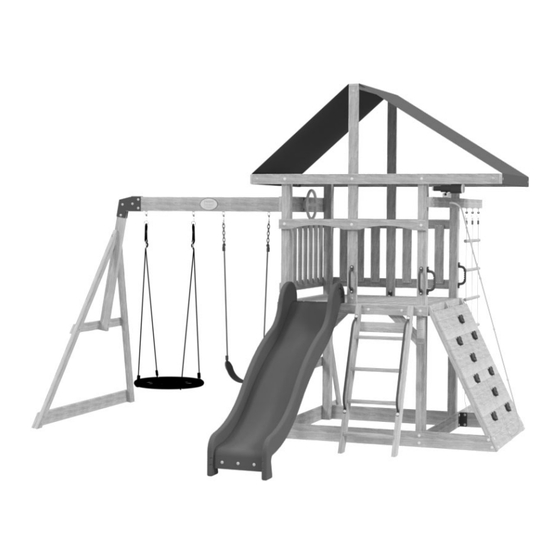

Summary of Contents for Backyard Discovery GRAYSON PEAK
Page 1
FOR DOMESTIC USE ONLY. INTENDED FOR OUTDOOR USE. Please visit www.backyarddiscovery.com For the most up to date assembly manual, to register your set, or to order replacement parts Para obtener instrucciones en español, visite www.backyarddiscovery.com Made in China INS-2106024-A-GRAYSON PEAK-ENG 2-2-2022 & INS-2101012-A-CLOUD PEAK-ENG 2-2-2022...
Page 2
Owner's Manual Basic Setup Dimensions & Assembly Notes Place the set on level ground, not less than 6'-7" [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. • While assembling unit, take time before and after each phase to make sure fort is level. If fort is not level, assembly will be difficult and improper assembly may result.
Page 3
Parts Identification Owner's Manual Wood Components (Not to Scale) UPRIGHT POST - W4L13768 3"x3"x89 1/2" (76x76x2274) (x1) UPRIGHT POST - W4L13769 3"x3"x89 1/2" (76x76x2274) (x1) UPRIGHT POST - W4L13770 3"x3"x89 1/2" (76x76x2274) (x1) RAIL - W4L13761 1 3/8"x3"x51 7/8" (36x76x1318) (x1) RAIL - W4L13755 1 3/8"x3"x51 7/8"...
Page 4
Parts Identification Owner's Manual Wood Components (Not to Scale) ANGLE BRACE - W4L07127 1"x3 3/8"x44 1/2" (24x86x1129) (x2) FLOOR SUPPORT - W4L13772 1"x3 3/8"x52 1/8" (24x86x1324) (x1) FLOOR SUPPORT - W4L13773 1"x3 3/8"x52 1/8" (24x86x1324) (x1) FLOOR SUPPORT - W4L07130 1"x3 3/8"x48 7/8"...
Page 8
Owner's Manual Parts Identification Hardware Components H100088 SCREW PFH (x56) 8x1 1/8 H100145 LAG SCREW WH H100028 LAG SCREW WH (x7) 1/4x1 1/2 (x7) 5/16x2 1/2 H100087 SCREW PFH (x2) 8x1 1/4 H100086 SCREW PFH (x176) 8x1 1/2 H100027 LAG SCREW WH H100146 LAG SCREW WH (x22)
Page 9
Owner's Manual Parts Identification Hardware Components H100764 SCREW SETTER (x1) H100147 T-30 TORX BIT H100042 H101100 MAGNETIC DRIVER T-40 TORX BIT (x1) (x1) (x1)
Page 10
Owner's Manual Parts Identification Accessory Components (Not to Scale) A100028 HAND GRIP GREEN PLASTIC (x4) A100134 HAND GRIP GREEN 816 C/C (x2) A100107 STEERING WHEEL (x1) A100140 A100164 BYD ID TAG (LARGE) AGES 3-10 L BRACKET 66x66x127 (x3) (x1) A4M01046 A100314 A6P00037 L BRACKET 2.5x38x55x55...
Page 11
Owner's Manual Parts Identification Accessory Components (Not to Scale) A100054 SLIDE RAIL 8' GREEN RIGHT (x1) A100055 SLIDE RAIL 8' GREEN LEFT (x1) A6P00386 SLIDE BED 8' DARK GREEN (x1) SWING BEAM SWING BEAM A100325 A100326 EXTENSION EXTENSION (x1) (x1) BRACKET-LEFT BRACKET-RIGHT A100178...
Page 12
STEP 1 - SORTING PARTS PRE-ASSEMBLY It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 13
STEP 2 - TOOLS REQUIRED PRE-ASSEMBLY Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 14
STEP 3 - ASSEMBLY METHODS PRE-ASSEMBLY There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 15
SLIDE ASSEMBLY STEP 1 SLIDE BRACE - W4L08748 (x1) 5/8"x3 3/8"x17 1/4" (16x86x438) A6P00386 SLIDE BED 8' DARK GREEN (x1) H100115 H100074 BOLT WH T-NUT (x3) (x3) 5/16x1/2 5/16 NOTE:TAKE NOTE OF SLIDE BED SURFACE FINISH, THE DULL SIDE WILL BE TOWARDS THE GROUND. PLACE SLIDE BRACE CENTERED ON THE BOTTOM (DULL SIDE) AND 1/4"...
Page 16
SLIDE ASSEMBLY STEP 2 A100054 SLIDE RAIL 8' GREEN RIGHT (x1) CENTER SLIDE BRACE - W4L08749 (x2) 5/8"x3 3/8"x17 1/4" (16x86x438) A100055 SLIDE RAIL 8' GREEN LEFT (x1) H100090 SCREW PFH (x24) 8x2-1/2 NOTE: PLACE THE SLIDE RAIL ON FLAT SURFACE. STARTING AT THE BOTTOM, INSERT THE SLIDE BED INTO THE CHANNEL ON THE INSIDE OF THE RAIL.
Page 25
STEP 1 FORT ASSEMBLY UPRIGHT POST ASSEMBLY - W2A02851 3"x3"x89 1/2" (76x76x2274) (x1) H100074 T-NUT (x16) 5/16 UPRIGHT POST - W4L13770 (x1) 3"x3"x89 1/2" (76x76x2274) TIP: 1. FOR EASE OF ASSEMBLY WE RECOMMEND USING SAW HORSES TO ASSEMBLE FORT WALLS. 2.
Page 27
STEP 3 FORT ASSEMBLY UPRIGHT POST - W4L13769 3"x3"x89 1/2" (76x76x2274) (x1) H100074 T-NUT (x16) 5/16 UPRIGHT POST - W4L13768 3"x3"x89 1/2" (76x76x2274) (x1) NOTE PILOT HOLE LOCATION FOR PROPER ORIENTATION OF THE POST. (x16) T-NUT - 5/16" (x1) UPRIGHT POST (x1) UPRIGHT POST 1 in...
Page 36
STEP 1 2 FORT ASSEMBLY H100063 BOLT PTH ROCK WALL BOARD - W4L13759 (x18) 1/4x3/4 5/8"x3 3/8"x48 7/8" (16x86x1243) (x3) H100108 WASHER LOCK INT (x18) 8x15 A6P00037 ROCK WALL BOARD - W4L13760 GREEN HC ROCK #2 H100072 T-NUT (x9) 5/8"x3 3/8"x48 7/8" (16x86x1243) (x3) (x18) TIP:...
Page 37
STEP 13 FORT ASSEMBLY LEFT ROCK - SUB ASSEMBLY (x1) ROCK WALL BOARD - W4L13758 (x7) 5/8"x3 3/8"x48 7/8" (16x86x1243) (FROM STEP 14). DOUBLE ROCK - SUB ASSEMBLY (x3) RIGHT ROCK - SUB ASSEMBLY (x2) (FROM STEP 14). (FROM STEP 14). H100086 SCREW PFH (x78)
Page 38
STEP 14 FORT ASSEMBLY H100089 SCREW PFH (x8) 8x1 3/4 FLOOR SUPPORT - W4L06710 1"x2 3/8"x3" (24x60x76) (x4) FLOOR SUPPORT 5/8 in [16 mm] CORNER POST FLOOR SUPPORT FLOOR SUPPORT (x1) FLOOR SUPPORT (4 CORNER POSTS) (x2) SCREW - 1 3/4" FLUSH CORNER POST...
Page 39
STEP 15 FORT ASSEMBLY SUPPORT BOARD - W4L07140 H100089 SCREW PFH 1"x1 3/8"x44 1/8" (24x34x1122) (x2) (x10) 8x1 3/4 FLUSH (x10) SCREW - 1 3/4" (x1) SUPPORT BOARD (x1) SUPPORT BOARD...
Page 53
SETUP WEB SWING WEB SWING SETUP INSTRUCTIONS: FOLLOW INSTRUCTIONS BELOW BEFORE USING THE WEB SWING. H100832 BOLT PTH BLK (with LOCTITE) H100831 NUT BARREL PTH BLK 1/4x3/4 1/4x3/4 IMPORTANT: SLIDE ROPE LOOPS OVER TUBE ENDS FIRST! SLIDE NARROW END OF TUBES INTO LARGER OPENING AFTER SLIDING (x4) ROPE LOOPS ONTO TUBES.
Page 54
STEP 29 FORT ASSEMBLY A6P00397 A4M01126 ROPE-CHAIN GR / SEAT GR 22" 26" WEB SWING (x1) (x1) NOTE: WHEN HANGING YOUR SWINGS IT IS RECOMMENDED THAT THE BOTTOM OF THE SWING SEAT, WHEN SITTING ON IT, IS LOCATED NO LOWER THAN (35 cm) 13 7/8 INCHES FROM THE GROUND.
Page 55
STEP 30 FORT ASSEMBLY H100128 SCREW PWH H100070 SCREW PWH A100314 "A" REVISION TAG (x2) 8x5/8 (x4) (x1) 8x3/4 A100164 BYD ID TAG (LARGE) AGES 3-10 (x1) LOCATE THE REVISION TAG UNDER THE DECK ON THE CENTER JOIST. (x1) BYD ID TAG (LARGE) AGES 3-10 (x2) (x1) SCREW - 5/8...
Page 56
STEP 31 FORT ASSEMBLY H100115 H100074 BOLT WH T-NUT (x3) (x3) 5/16x1/2 5/16 SLIDE ASSEMBLY 3 in SLIDE ASSEMBLY [67 mm] 5 in 5 in (x3) [127 mm] [127 mm] 1 in BOLT - 1/2" [25 mm] (x3) T-NUT - 5/16" 4 in [90 mm] TOP VIEW...
Page 57
FORT ASSEMBLY STEP 32 A6P00161 ROPE LADDER (x1) INSERT THE ROPE LOOPS INTO QUICK LINKS. TIGHTEN QUICK LINKS. LADDER ROPE ASSEMBLY INSERT THE ROPE ENDS THROUGH THE PRE-DRILLED HOLES. MEASURE APPROXIMATELY 1 INCH UP FROM THE ROPE ENDS AND TIE A KNOT IN EACH ROPE TO SECURE THE ROPE LADDER ASSEMBLY.
Page 58
STEP 33 FORT ASSEMBLY A100107 STEERING WHEEL (x1) (x1) STEERING WHEEL CENTER CAP (x1) (INCLUDED WITH STEERING WHEEL) LAG SCREW HEX 5/16x2 (x1) (INCLUDED WITH STEERING WHEEL) WASHER FLAT OD23xID8.25x2THK (x1) (INCLUDED WITH STEERING WHEEL)
Page 59
STEP 34 FORT ASSEMBLY H100087 SCREW PFH A6P00096 (x2) 8x1 1/4 TELESCOPE (x1) NOTE: PILOT DRILL, IN DESIRED LOCATION, USING A 1/8" (3 mm) DRILL BIT. (x2) SCREW - 1-1/4" (x1) TELESCOPE...
Page 60
STEP 35 FORT ASSEMBLY A6P00422 CLIMBING ROPE (x1) NOTE: BEFORE ATTACHING ROPE, ADD THREE KNOTS EVENLY SPACED INSERT THE ROPE END THROUGH THE PRE-DRILLED HOLE. MEASURE APPROXIMATELY 1 INCH UP FROM THE ROPE END AND TIE A KNOT IN THE ROPE TO SECURE. INSERT THE ROPE END THROUGH THE PRE-DRILLED HOLE.
