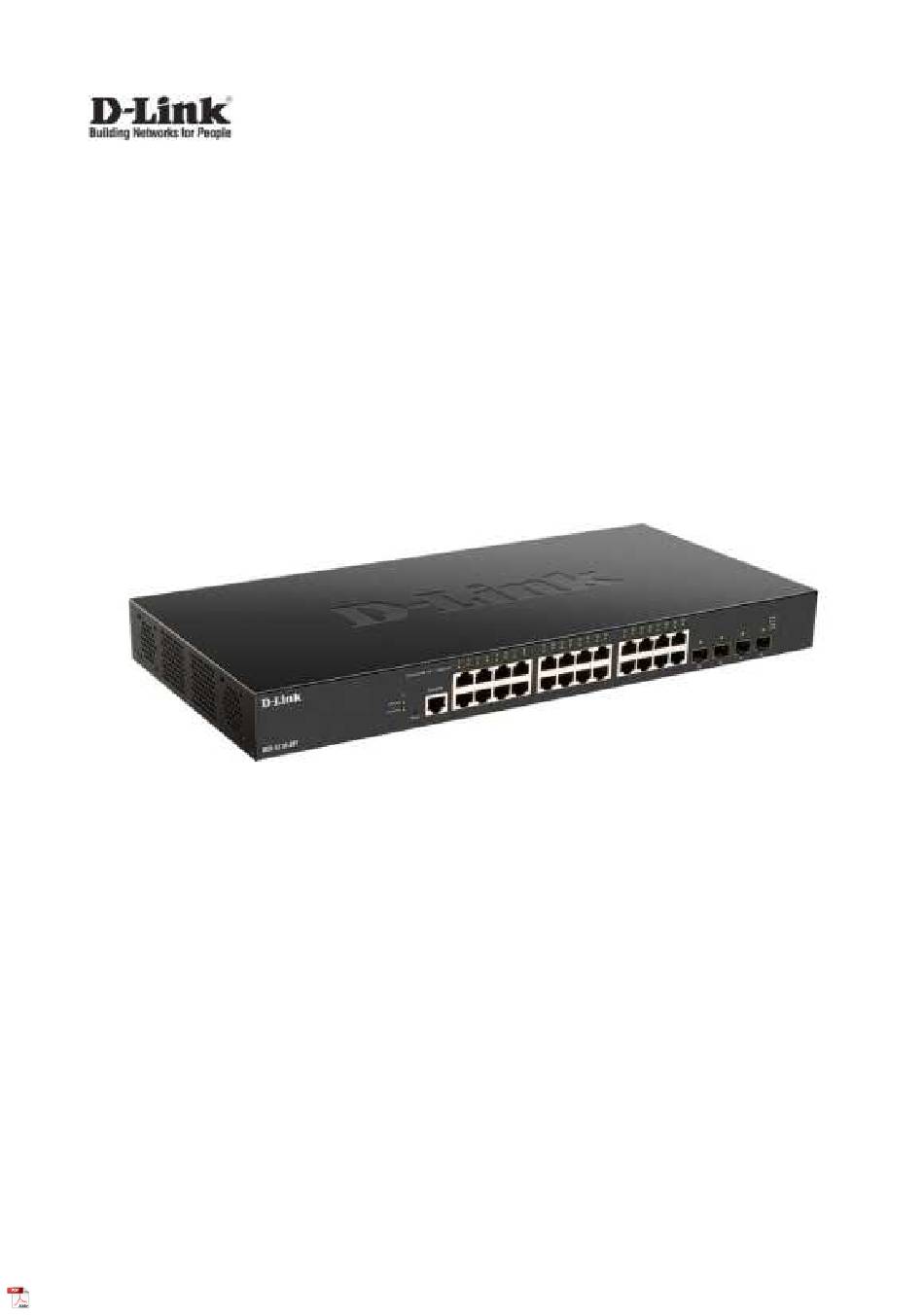

- Page 1 DXS-1210-28T 24-port 10GBase-T and 4-port 25GBase-X SFP28 Managed Switch / Настраиваемый коммутатор с 24 портами 10GBase-T и 4 портами 25GBase-X SFP28 Quick Installation Guide Краткое руководство по установке...
-
Page 2: Package Contents
Introduction This Quick Installation Guide gives instructions for setting up the D-Link DXS-1210-28T switch. The model you have purchased may appear slightly different from those shown in the illustrations. For more detailed information about the switch, configuring the device, and technical specifications, please visit website http://www.dlink.com/... -
Page 3: Rear Panel
Light Off Console session is inactive (user logged out). Fan Error Solid Fan off (due to fan runtime failure). Light Off Normal operation (diagnostics test passed). Link/Act (10GE Green / Amber Solid Green Active connection at 10 Gbps through the port. RJ45 ports) Blinking Green Data transmitted and received through the port. -
Page 4: Installing The Switch In A Standard 19'' Rack
Installing the Switch in a Standard 19'' Rack The Switch can be mounted in a standard 19"(1U) rack using the provided mounting brackets. Fasten the mounting brackets to the sides of the Switch using the screws provided. Fasten the mounting brackets in any available open space in the rack using the screws provided. Installing Transceivers into the Transceiver Ports The Switch is equipped with SFP28 ports, which supply connecting SFP+/WDM SFP+/ SFP28 transceivers. -
Page 5: Connecting To Power
NOTE: The FEC function is not supported on the 25 Gbps SFP28 ports. If the 25 Gbps SFP28 connection between this switch and another non-DXS-1210 series switch is not working, the FEC function needs to be disabled on the remote switch. FEC (Forward Error Correction) is the system of error correction by forestalling. - Page 6 B) Plug the AC power cord into the power socket of the Switch. C) Slide the Retainer through the Tie Wrap until the end of the cord. D) Circle the tie of the Retainer around the power cord and into the locker of the Retainer.
-
Page 7: Switch Connections
E) Fasten the tie of the Retainer until the power cord is secured. Switch Connections Switch to End Node An end node is a generic name for edge networking devices that will be connected to this switch. Typical examples of end nodes are Personal Computers (PCs), Notebooks, Access Points, Print Servers, VoIP Phones and more. -
Page 8: Connecting To Server
Connecting to Server The Switch is ideal for connecting to a network backbone, server, or server farm. The RJ45 ports operate at the speeds of 100 Mbps and 1/10 Gbps, and the SFP28 ports operate at the speeds of 10/25 Gbps. Management Options Web-based Management Interface After successfully installing the Switch, the user can configure the Switch, monitor the LED panel, and... - Page 9 SNMP-based Management The Switch can be managed with an SNMP-compatible console program. The Switch supports SNMP version 1.0, version 2.0 and version 3.0. Command Line Interface The user can also connect a computer or terminal to the serial console port to access the Switch. The command line interface provides complete access to all Switch management features.
-
Page 10: Additional Information
Additional Information For more detailed information on how to set up and configure the access point, please visit the website http://www.dlink.com/... - Page 11 Правила и условия безопасной эксплуатации Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо проветриваемом...
-
Page 12: Комплект Поставки
Введение В этом кратком руководстве по установке даны инструкции по настройке коммутатора DXS-1210-28T. Приобретенная модель может незначительно отличаться от показанной на иллюстрациях. Дополнительную информацию о технических характеристиках и настройке коммутатора можно найти на Web-сайте http://www.dlink.ru. Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех... -
Page 13: Задняя Панель
Индикаторы Индикатор Цвет Режим Описание Power Зеленый Горит Устройство включено. постоянно Мигает Выполняется самотестирование устройства после его включения. Не горит Устройство выключено. Console Зеленый Горит Регистрация пользователя через консольный порт. постоянно Не горит Нет подключенных устройств. Fan Error Красный Горит постоянно Ошибка... -
Page 14: Установка Коммутатора
Установка коммутатора Установка на плоскую поверхность При установке коммутатора на стол или какую-либо плоскую поверхность необходимо прикрепить входящие в комплект поставки резиновые ножки к нижней панели коммутатора, расположив их по углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг... -
Page 15: Подключение Питания
Подключение трансиверов Подключите трансиверы SFP+/WDM SFP+/ SFP28 к соответствующим портам коммутатора. ПРИМЕЧАНИЕ: функция FEC не поддерживается на портах SFP28 со скоростью соединения 25 Гбит/с. Если при подключении коммутатора другой серии к данному порту возникла ошибка, отключите функцию FEC на удаленном коммутаторе. FEC (Forward Error Correction) —... - Page 16 Подключение питания переменного тока Подключите кабель питания к соответствующему разъему на задней панели коммутатора, а затем к электрической розетке с заземлением. При успешной загрузке коммутатора загорится зеленый индикатор на передней панели устройства. Сбой питания В случае сбоя питания коммутатор должен быть отключен от сети 220 В. При восстановлении питания...
- Page 17 D) Оберните ремешок фиксатора вокруг кабеля питания, затем проденьте ремешок в замок фиксатора. E) Зафиксируйте кабель, затянув ремешок фиксатора. Подключение коммутатора Подключение к конечному узлу Конечный узел – это любое сетевое устройство, оснащенное портом RJ-45 и сетевым портом, которое может быть подключено к коммутатору. Примерами таких устройств являются ПК, ноутбук, точка...
- Page 18 Подключение к другому коммутатору Если у коммутатора недостаточно портов для подключения всех конечных узлов сети, устройство может быть подключено к другому коммутатору. В зависимости от порта, подключение может быть выполнено при помощи следующих кабелей: • Порты 100 Мбит/с подключаются к коммутатору при помощи кабелей UTP/STP Cat. 5. •...
- Page 19 Для выполнения входа в Web-интерфейс введите IP-адрес коммутатора в адресной строке браузера, затем нажмите Enter. ПРИМЕЧАНИЕ: IP-адрес коммутатора по умолчанию – 10.90.90.90 (маска подсети – 255.0.0.0). После этого появится окно входа систему. Введите логин и пароль в полях Имя пользователя (User name) и...
-
Page 20: Дополнительная Информация
• Data bits (бит данных): 8 бит данных • Parity (четность): нет • Stop bits (стоп-бит): 1 • Flow control (управление потоком): нет После завершения загрузки появится окно console login. ПРИМЕЧАНИЕ: логин/пароль по умолчанию – admin/admin. Первоначальное подключение к коммутатору Введите... -
Page 21: Технические Характеристики
Технические характеристики Аппаратное обеспечение Интерфейсы • 24 порта 10GBase-T • 4 порта 10/25GBase-X SFP28 • Консольный порт с разъемом RJ-45 Консольный порт • Консольный порт с разъемом RJ-45 для управления CLI (out-of-band) Индикаторы • Power • Fan Error • Console •...
