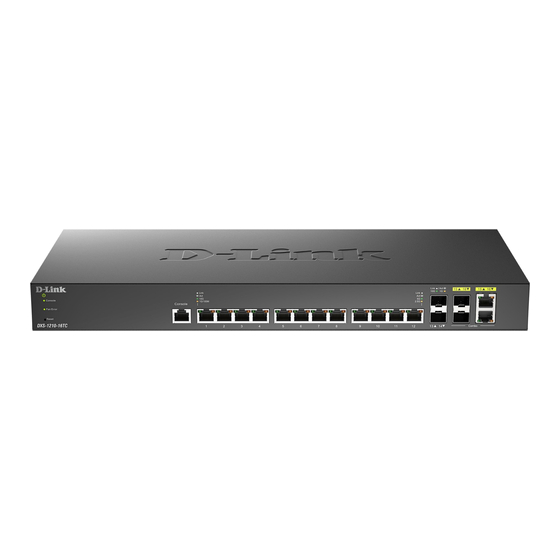

D-Link DXS-1210-16TC Quick Installation Manual

Layer 2+ smart managed switch with 12 10gbase-t ports, 2 10gbase-x sfp+ ports and 2 10gbase-t/sfp+ combo ports

Hide thumbs Also See for DXS-1210-16TC:

Reference manual (394 pages)

User manual (134 pages)

Getting started manual (13 pages)

Table Of Contents

Available languages

Quick Links

Download this manual

D-Link

DXS-1210-16TC

Layer 2+ Smart Managed Switch with 12 10GBase-T Ports,

2 10GBase-X SFP+ Ports and 2 10GBase-T/SFP+ Combo Ports

Настраиваемый L2+ коммутатор с 12 портами 10GBase-T,

2 портами 10GBase-X SFP+ и 2 комбо-портами 10GBase-T/SFP+

Quick Installation Guide

Краткое руководство по установке

Table of Contents

Need help?

Do you have a question about the DXS-1210-16TC and is the answer not in the manual?

Questions and answers

Summary of Contents for D-Link DXS-1210-16TC

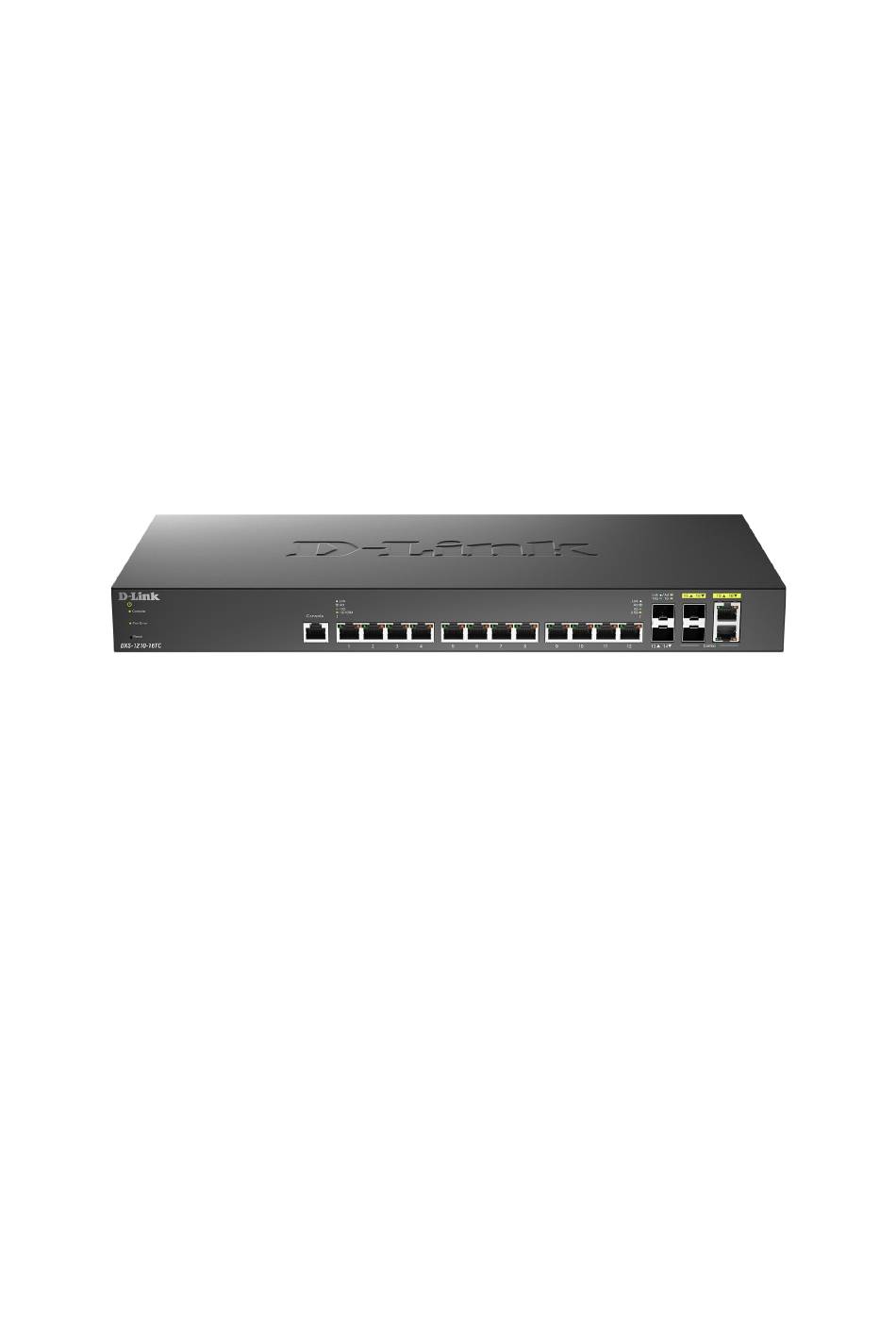

Page 1 D-Link DXS-1210-16TC Layer 2+ Smart Managed Switch with 12 10GBase-T Ports, 2 10GBase-X SFP+ Ports and 2 10GBase-T/SFP+ Combo Ports Настраиваемый L2+ коммутатор с 12 портами 10GBase-T, 2 портами 10GBase-X SFP+ и 2 комбо-портами 10GBase-T/SFP+ Quick Installation Guide Краткое руководство по установке...
Page 2: Package Contents
Open the shipping carton of the switch and carefully unpack its contents. Please consult the packing list to make sure all items are present and undamaged. If any item is missing or damaged, please contact your local reseller for replacement. One DXS-1210-16TC switch  One AC power cord ...
Page 3: Desktop Or Shelf Installation
Link/Activity/Speed Solid green There is a secure 10 Gbps connection at the port. (per optical port) Blinking green There is reception or transmission occuring at the port. Solid amber There is a secure 1000 Mbps connection at the port. Blinking amber There is reception or transmission occuring at the port.
Page 4: Installing Transceivers Into The Transceiver Ports
Figure 3 — Installing the switch in a rack Installing Transceivers into the Transceiver Ports The DXS-1210-16TC switch is equipped with the SFP+ ports for connecting the transceivers. Figure 4 — Inserting transceivers into the transceiver ports Grounding the Switch This section describes how to connect the switch to the ground.
Page 5: Plugging In The Ac Power Cord
In the event of a power failure, just as a precaution, unplug the power cord from the switch. After the power returns, plug the power cord back into the power socket of the switch. Management Options The DXS-1210-16TC switch can be managed with the Command Line Interface (CLI), SNMP and Web GUI. Command Line Interface (CLI) The switch can be managed with the CLI by connecting a PC to the console port on the switch.
Page 6 Google Chrome  Firefox  Safari  Opera  You will need the following equipment to begin the web configuration of your device: A PC with a RJ-45 Ethernet connection  Standard Ethernet cable  1. Connect the Ethernet cable to any of the ports on the front panel of the switch and to the Ethernet port on the PC.
Page 7 Год: E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
Page 8: Комплект Поставки
Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к поставщику. Коммутатор DXS-1210-16TC  Кабель питания  Консольный кабель с разъемом RJ-45 ...
Page 9: Установка Коммутатора
горит желтым цветом Индикатор слева На порту выполняется передача или прием данных. мигает желтым цветом Индикатор К порту подключено устройство на скорости 5 Гбит/с. справа горит зеленым цветом Индикатор На порту выполняется передача или прием данных. справа мигает зеленым цветом Индикатор...
Page 10 кронштейны к боковым панелям коммутатора и зафиксируйте кронштейны с помощью винтов. Рисунок 2 — Крепление кронштейнов Установите коммутатор в стойку и закрепите его с помощью винтов. Рисунок 3 — Установка коммутатора в стойку Подключение трансиверов Коммутатор DXS-1210-16TC оснащен портами для подключения трансиверов SFP и SFP+.
Page 11 Рисунок 4 — Подключение трансиверов к коммутатору Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру необходимо выполнить перед включением питания коммутатора. Необходимые инструменты и оборудование: Винт заземления M4 x 6 мм (входит в комплект для монтажа). ...
Page 12 Функции управления Управление коммутатором DXS-1210-16TC может осуществляться с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса. Интерфейс командной строки (CLI) Управление коммутатором может осуществляться через консольный порт. В качестве альтернативного варианта, для управления можно использовать Telnet при подключении к любому из LAN-портов.
Page 13 3. После того как появится окно аутентификации, введите имя пользователя и пароль (имя пользователя и пароль по умолчанию отсутствуют). Нажмите Login.
Page 14: Технические Характеристики
Технические характеристики Аппаратное обеспечение Процессор 1,866 ГГц Оперативная память 256 МБ Flash-память п амять 128 МБ Интерфейсы 12 портов 100/1000/2.5G/5G/10GBase-память T 2 порта 10GBase-память X SFP+ 2 комбо-память п орта 100/1000/2.5G/5G/10GBase-память T /SFP+ Консольный порт с разъемом RJ-память 4 5 Индикаторы...
Page 15 Физические параметры Размеры (на порт Д x Ш x В) 440 x 210 x 44 мм Вес 3,123 кг Условия эксплуатации Питание От 100 до 240 В переменного тока, 50/60 Гц Максимальная 64,2 Вт потребляемая мощность Потребляемая мощность в 31,7 Вт режиме...
Page 16: Техническая Поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
