2. INSTALLAZIONE

ATTENZIONE! Per un corretto funzionamento dei comandi gestuali (Gesture), non installare il
dispositivo in luoghi in cui può essere esposto direttamente a raggi solari, in quanto il sensore IR è
sensibile alla luce.

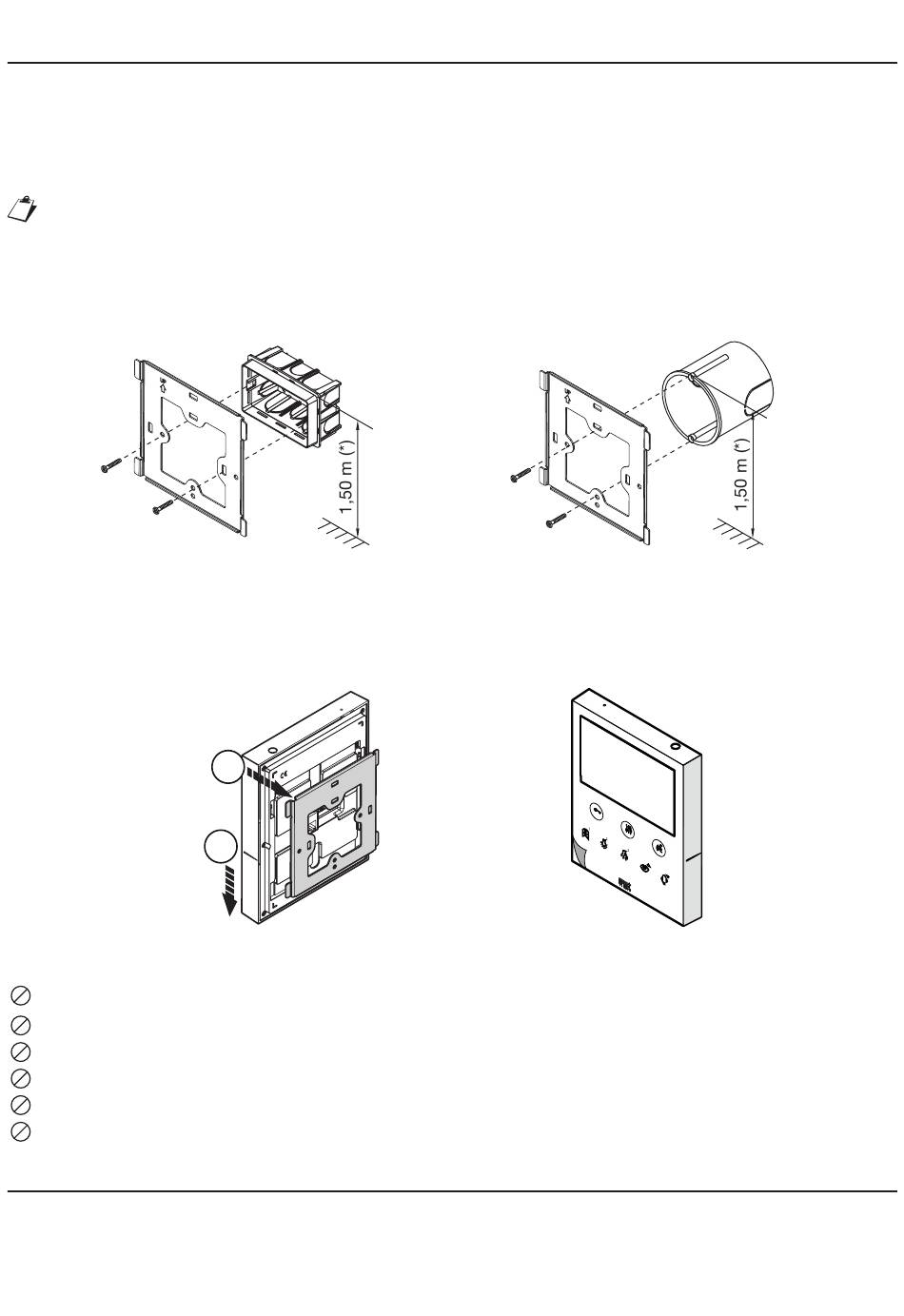

• Murare la scatola incasso Mod. 503 o la scatola a incasso Ø 60 all'altezza indicata nel disegno
seguente.
La scatola a incasso Mod. 503 può essere installata sia in orizzontale che in verticale.
• Fissare la staffa alla scatola incasso come indicato.
• Effettuare i collegamenti alla morsettiera.
• Fissare il videocitofono alla staffa.
• Rimuovere la pellicola di protezione dal display.
n° 2 M3,5 x 19 mm
a corredo
(*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata), D2 (con difficoltà
motoria degli arti inferiori) e D3 (con difficoltà motoria degli arti superiori), il centro del dispositivo dovrà
essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per
ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-12 - Ambienti residenziali. Impianti adeguati
all'utilizzo da parte di persone con disabilità o specifiche necessità.

2.1. DESCRIZIONE DEI MORSETTI

}
S-
Ripetizione di chiamata
S+
]
Allarme panico
PANIC
]
Chiamata al piano
FC
3. ISTRUZIONI DI CABLAGGIO
Cavo Ethernet con connettore RJ45
Il sistema Ipercom è sviluppato per il funzionamento con lo standard EIA/TIA 568B.
• Inserire il cavo su uno dei connettori RJ45 con logo Urmet.
• Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B).
DS1761-002
Scatola
Mod. 503
1
2
n° 2 M3,5 x 19 mm
a testa svasata
Scatola
Ø 60 mm
3
