2. INSTALLATIE
OPGELET! Voor een correcte werking van de gebarenherkenning (Gesture control) mag u het
toestel niet installeren op plaatsen waar het wordt blootgesteld aan directe zon omdat de IR-sensor
lichtgevoelig is.

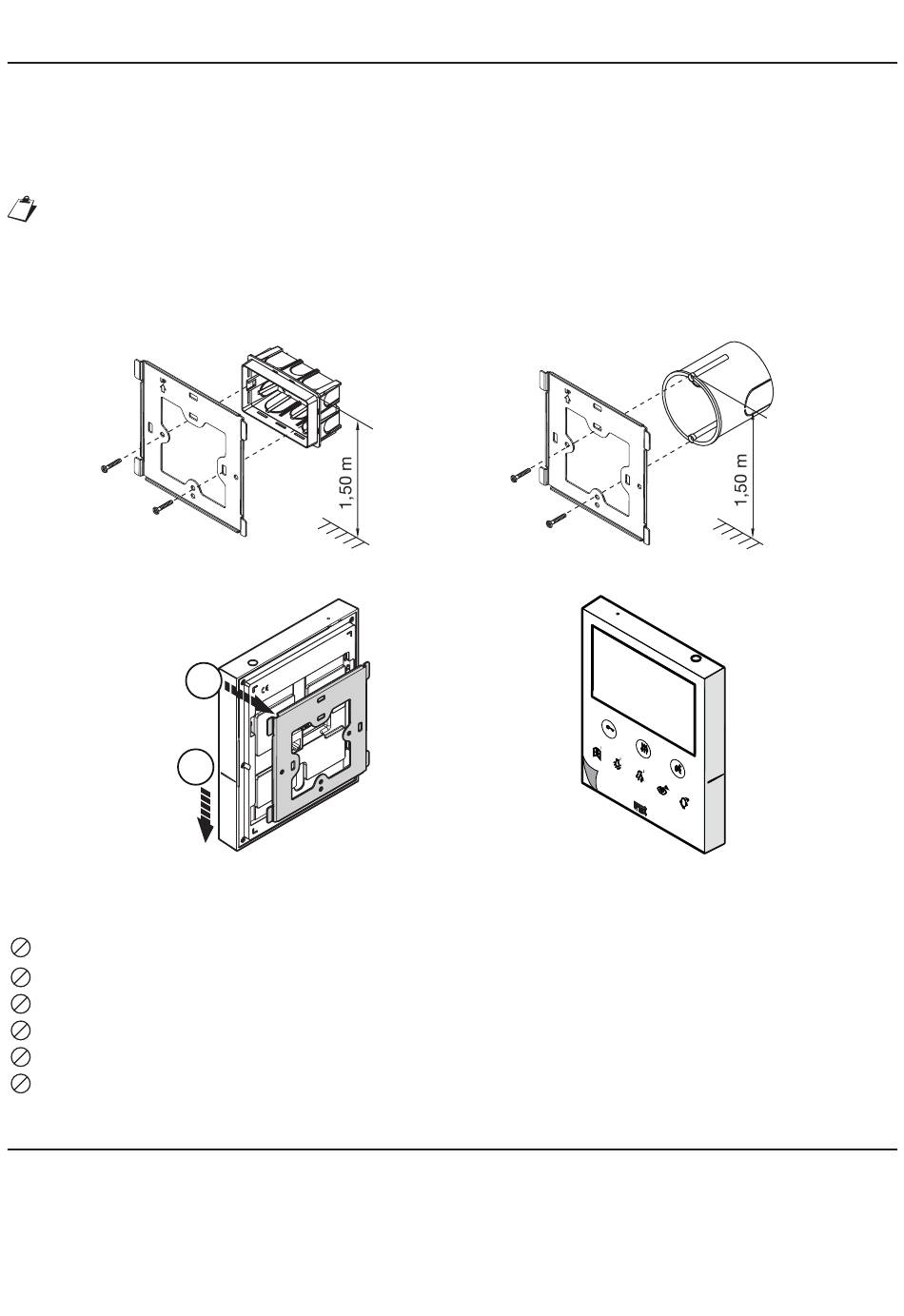

• De inbouwdoos Mod. 503 of de inbouwdoos Ø 60 inbouwen op de op de volgende tekening aangeduide
hoogte.
De inbouwdoos Mod. 503 kan zowel horizontaal als verticaal worden geïnstalleerd.
• Bevestig de beugel aan de inbouwdoos zoals aangegeven.
• Maak de aansluitingen op het aansluitblok.
• Bevestig de beugel op de inbouwdoos zoals geïllustreerd.
• Maak de aansluitingen op het klemmenbord.
n° 2 M3,5 x 19 mm
bijgeleverd
2.1. BESCHRIJVING VAN DE AANSLUITKLEMMEN
}
S-
Oproep herhalen
S+
]
Paniekalarm
PANIC
]
Oproep aan verdieping
FC
3. AANWIJZIGINGEN VOOR DE BEDRADING
Ethernetkabel RJ45
Het Ipercom-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B.
• Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo.
• Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B)
DS1761-002
Doos
Mod. 503
1
2
n° 2 M3,5 x 19 mm
met verzonken kop
Doos
Ø 60 mm
