urmet domus IPerCom VOG 5 1761 Installation Handbook page 18

2. INSTALLATION
ACHTUNG! Für eine korrekte Funktionsweise der Gestensteuerungen (Gesture) das Gerät nicht an
Orten installieren, an denen es direkter Sonneneinstrahlung ausgesetzt sein kann, da der IR-Sensor
lichtempfindlich ist.

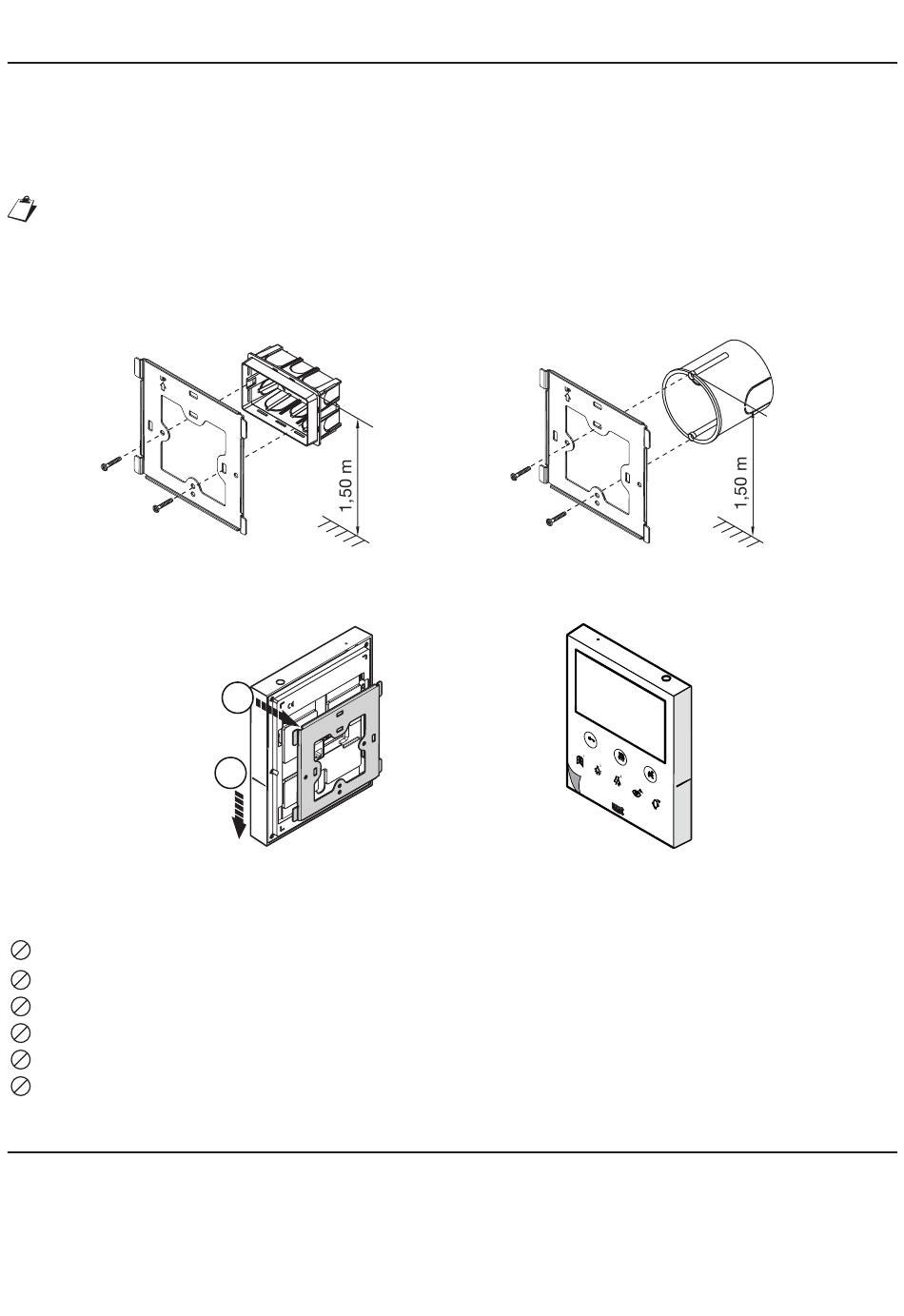

• Die Unterputzdose Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung
angegebenen Höhe vermauern.
Die Unterputzdose Mod. 503 kann sowohl horizontal als auch vertikal installiert werden.
• Befestigen Sie die Halterung wie angegeben an der Einbettungsbox.
• Stellen Sie die Verbindungen zum Klemmenblock her.
• Die Halterung wie abgebildet an der Unterputzdose verschrauben.
• Die Anschlüsse an der Klemmleiste herstellen.
n° 2 M3,5 x 19 mm
enthalten
2.1. BESCHREIBUNG DER KLEMMEN
}
S-
Rufwiederholung
S+
]
Panikalarm
PANIC
]
Etagenruf
FC
3. VERKABELUNGSANLEITUNG
RJ45-Ethernetkabel
Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.
• Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.
• Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung
einführen.
18
Gehäuse
Mod. 503
1
2
n° 2 M3,5 x 19 mm
Senkkopfschrauben
enthalten
Gehäuse
Ø 60 mm
DS1761-002
