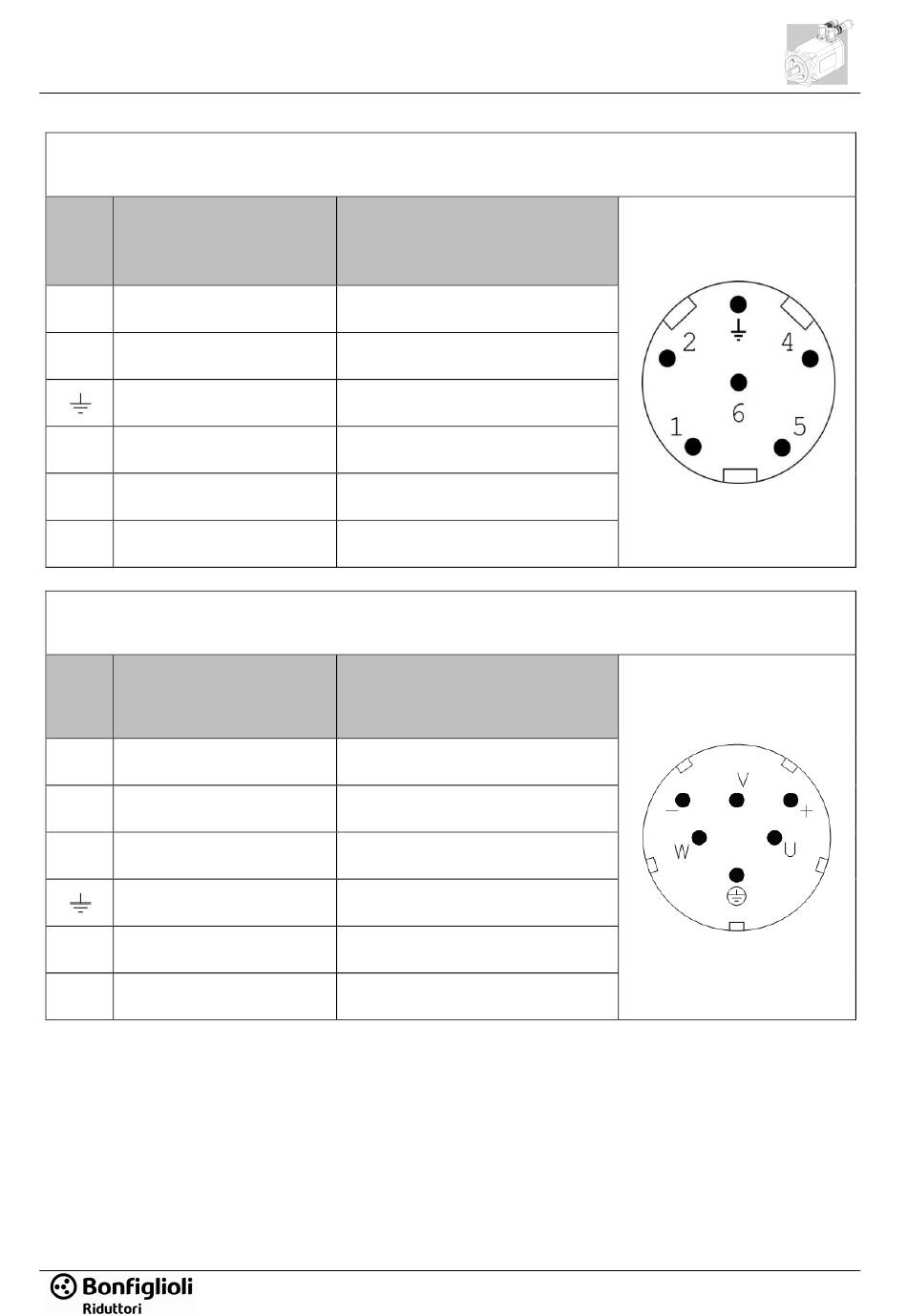

Layout connettore di Potenza / Power connector layout
MOTORI / MOTORS: BMD65...145 WITH FEEDBACK
DESCRIZIONE
PIN
DESCRIPTION
1 Fase U / Phase U
2 Fase V / Phase V
Terra/ Earth
4 Freno + / Brake +
5 Freno - / Brake -
6 Fase W / Phase W
Layout connettore di Potenza / Power connector layout
DESCRIZIONE
PIN
DESCRIPTION
U Fase U / Phase U
V Fase V / Phase V
W Fase W / Phase W
Terra/ Earth
+ Freno + / Brake +
- Freno - / Brake -
Freno di stazionamento (se applicabile)
Un freno a magnete permanente può essere
installato con funzione
stazionamento. I dati caratteristici dei freni
sono riportati nel catalogo. La bobina del
freno deve essere alimentata a 24V DC.
Il freno è stato rodato per fornire la completa
coppia di frenata.
COLORE COND. IN CAVO
CABLE LEAD WIRE COLOR
Cable MPC XX XXX XX C1
Nero / Black - L1 / 1 / U
Nero / Black - L2 / 2 / V
Nero / Black - L3 / 3 / W
MOTORI / MOTORS: BMD170 WITH FEEDBACK
COLORE COND. IN CAVO
CABLE LEAD WIRE COLOR
Cable MPC XX XXX XX C2
Nero / Black - L1 / 1 / U
Nero / Black - L2 / 2 / V
Nero / Black - L3 / 3 / W
di freno
Giallo - Verde
Yellow - Green
Bianco / White
Nero / Black
Giallo - Verde
Yellow - Green
Bianco / White
Nero / Black
Holding brake (if applicable)
A permanent magnet actuated brake can be
di installed as
characteristic of the installed brake are
reported in the catalogue. The brake coil
supply must be 24V DC.
The brake is lapped to provide full braking
torque.
a holding brake. The
