riferirsi alle tabelle di selezione presenti nel
catalogo.
Le marcature e i colori dei conduttori che
compongono i cavi prefabbricati sono indicati
nelle tabelle precedenti che riportano il
layout dei connettori di potenza e segnale.

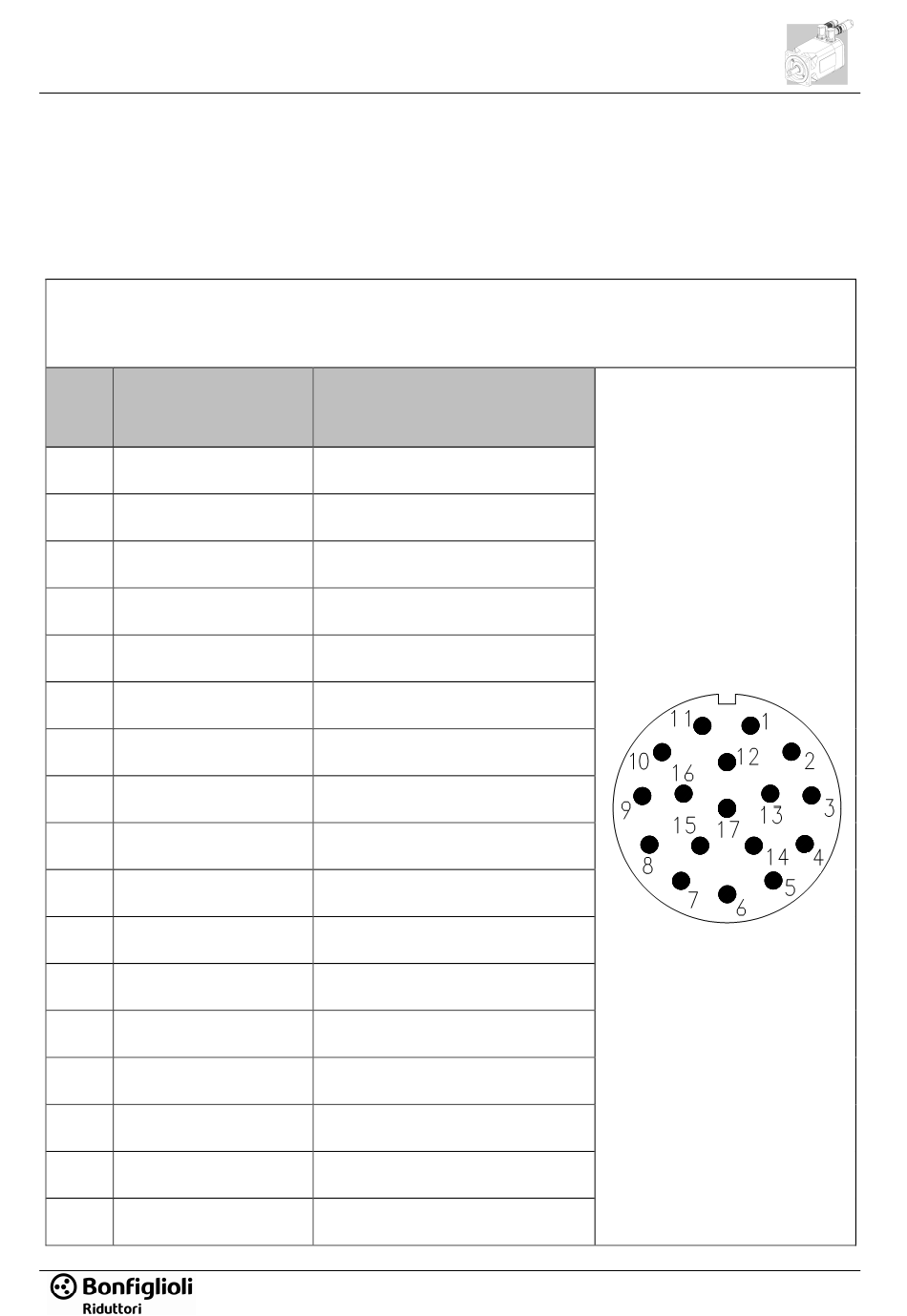

Layout connettore e cavo di segnale per encoder Sick Stegmann ENB3 / ENB4
Signal cable and connector layout for Sick Stegmann encoder ENB3 / ENB4
DESCRIZIONE
PIN
DESCRIPTION
1 Sin +
2 Sin -
3 RS485 +
4 -
5 -
6 -
7 Terra / GND
8 Ptc - / Kty -
9 Ptc + / Kty +
10 + Vdc
11 Cos +
12 Cos -
13 RS485 -
14 -
15 -
16 -
17 -
for the definition of the proper power and
signal cable.
Lead wires label and colour of the catalogue
cables are reported above in the same tables
of the power and signal connector layouts.
MOTORI / MOTORS: BMD65...170
COLORE COND. IN CAVO
CABLE LEAD WIRE COLOR
Cable MSC XX EN3 FW
Verde / Green
Marrone / Brown
Blu / Blue
Non connesso
Not connected
Non connesso
Not connected
Non connesso
Not connected
Nero / Black
Bianco / White
(0.50 mm
Marrone / Brown
(0.50 mm
Rosso / Red
Grigio / Grey
Rosa / Rose
Viola / Violet
Non connesso
Not connected
Non connesso
Not connected
Non connesso
Not connected
Non connesso
Not connected
2
)
2
)
