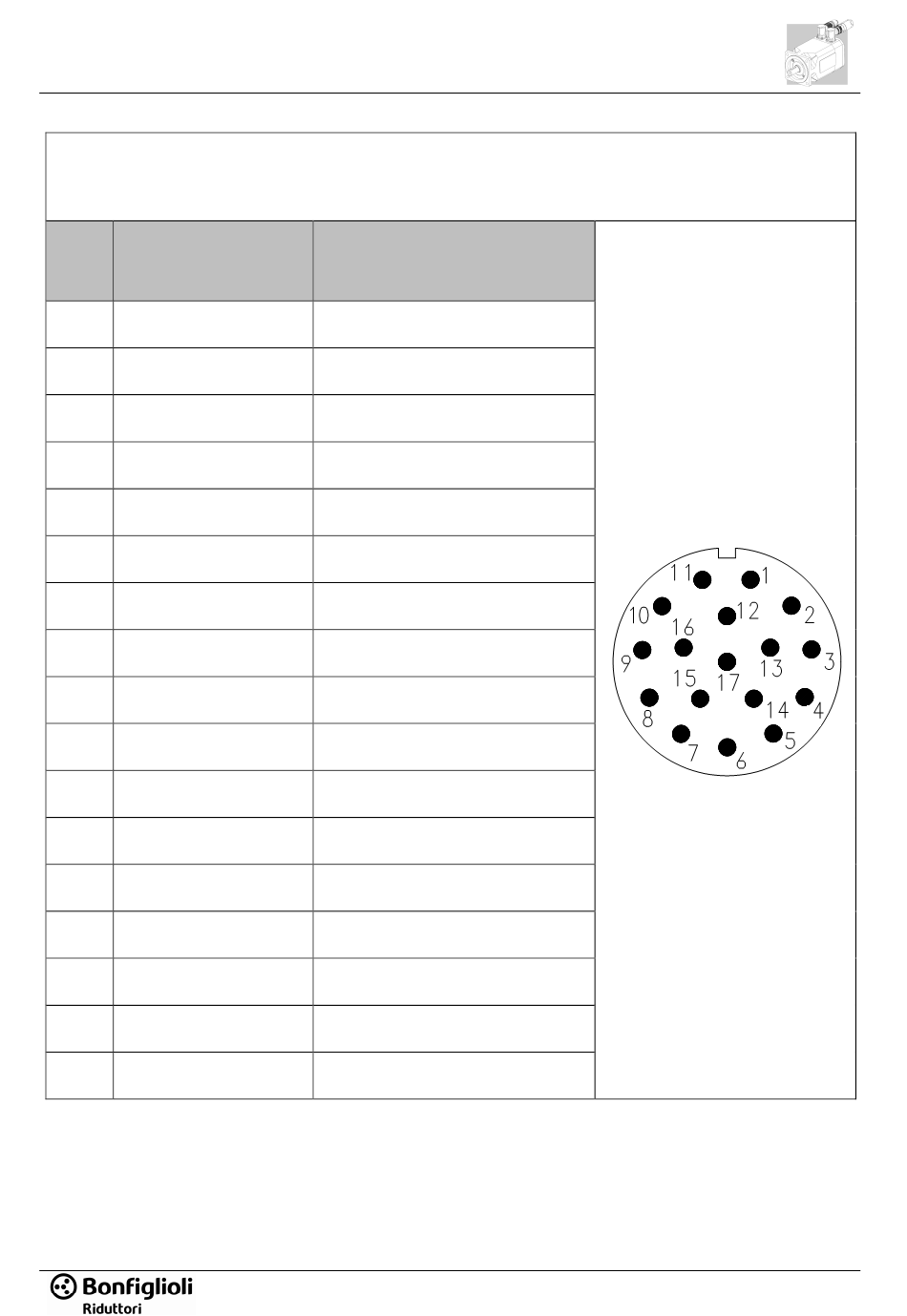

Layout connettore e cavo di segnale per encoder Heidenhain ENB1 / ENB2
Signal cable and connector layout for Heidenhain encoder ENB1 / ENB2
DESCRIZIONE
PIN
DESCRIPTION
1 UP SENSOR
2 -
3 -
4 0V SENSOR
5 Ptc - / Kty -
6 Ptc + / Kty +
7 UP
8 Clock +
9 Clock -
10 Terra / GND
Schermo interno
11
Inner shield
12 B +
13 B -
14 DATA +
15 A +
16 A -
17 DATA -
Cavi di collegamento
I cavi prefabbricati di collegamento del
motore al drive sono disponibili a catalogo.
Per la scelta dei cavi di potenza e segnale
MOTORI / MOTORS: BMD65...170
COLORE COND. IN CAVO
CABLE LEAD WIRE COLOR
Cable MSC XX EN1 FW
Viola / Violet
Non connesso
Not connected
Non connesso
Not connected
Giallo / Yellow
Blu / Blue
(0.50 mm
Bianco / White
(0.50 mm
Bianco Verde
White Green
Blu / Blue
Nero / Black
Marrone Verde
Brown Green
-
Rosso Nero
Red Black
Verde Nero
Green Black
Grigio / Grey
Blu nero
Blue Black
Giallo Nero
Yellow Black
Rosa / Rose
Connecting cables
Proper cables for connecting motor to drive
are available in the catalogue.
