R
INSTALLATION MANUAL / MANUEL
D'INSTALLATION / INSTALACIÓN MANUAL

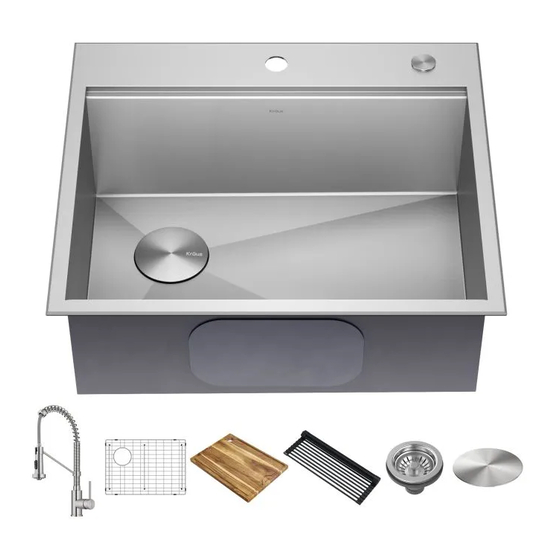

Kore
Workstation Stainless
TM
Steel Dual Mount Kitchen Sinks
KWT321-25/18, KWT302-33/18,
KWT320-33/18
www.kraususa.com I Toll Free: 1.800.775.0703 I © 2021 Kraus USA Plumbing LLC I REV. November 1, 2021
Advertisement
Related Manuals for Kraus Kore KWT321-25/18
Summary of Contents for Kraus Kore KWT321-25/18
- Page 1 INSTALLATION MANUAL / MANUEL D'INSTALLATION / INSTALACIÓN MANUAL Kore Workstation Stainless Steel Dual Mount Kitchen Sinks KWT321-25/18, KWT302-33/18, KWT320-33/18 www.kraususa.com I Toll Free: 1.800.775.0703 I © 2021 Kraus USA Plumbing LLC I REV. November 1, 2021...
- Page 2 Si vous avez des questions, si vous avez besoin de soutien technique ou si vous avez des problèmes avec votre produit: Felicitaciones por la compra de su nuevo accesorio de plomería Kraus! Guarde la caja y los materiales de embalaje hasta que su producto esté completamente instalado. Si tiene alguna pregunta, necesita asistencia técnica o tiene algún problema con su producto...
- Page 3 Asegúrese de contar con todas las piezas necesarias consultando la lista de piezas y el diagrama. Si falta alguna pieza o se encuentra dañada, póngase en contacto con el servicio de atención al cliente de Kraus al 800-775-0703 para obtener un repuesto.
- Page 4 / Pour obtenir un soutien technique ou des pièces de rechange, veuillez communiquer avec le service à la clientèle de Kraus et l'un de nos représentants se fera un plaisir de vous aider / Para obtener asistencia técnica o piezas de repuesto, comuníquese con el Servicio de atención al cliente de Kraus y uno de nuestros representantes estará...
- Page 5 Rolling Mat / Tapis roulant / Estera rodante KRM-11BL While these step-by-step instructions are intended to assist in the safe installation of a Kraus sink, this product is likely to perform best when installed by a licensed professional. The failure to follow these instructions or to hire a professional when needed may result in personal injury or property damage and may void the warranty.
- Page 6 Dimensions / Dimensions / Dimensiones: 33" (838.2mm) 25" (635mm) 23" (584.2mm) 31" (787.4mm) 5" 3 1/2" Ø 1 3/8" 3 1/2" Ø 1 3/8" (127mm) (89mm) (35mm) (89mm) (35mm) 3 1/2" (90mm) 3 1/2" (90mm) 15 3/8" 15 3/8" R 1/8" (391.7mm) (391.7mm) (3mm)
- Page 7 Top Mount Installation / Montage en surface / Instalación de montaje superior Step 1. Position Template / Positionnement du gabarit de découpe / Coloque la plantilla · Check the cut-out template against the actual sink to ensure a proper sized cut-out ·...
- Page 8 Step 3. Cut Countertop / Coupe du comptoir / Corte la encimera · Cut the opening in the countertop by carefully following the traced line · Découpez l’ouverture dans le comptoir en suivant attentivement la ligne tracée · Corte la abertura en la encimera siguiendo cuidadosamente la línea trazada ! CAUTION - To avoid the risk of personal injury, wear safety glasses and cut resistant gloves with non-slip grip when cutting.
- Page 9 Step 4. Attach Mounting Hardware / Fixation du matériel de montage / Fije los accesorios de montaje Attach mounting hardware to the prongs protruding from the underside of the sink rim. · · Make sure the hooked side of the mounting clip is facing away from the sink. ·...
- Page 10 Step 5. Apply Silicone or Plumber’s Putty / Application du mastic de silicone ou de plomberie / Aplique masilla de silicona o de plomería Clean and dry the surface around the opening of the sink · · Turn the unit upside down to apply sealant. Apply silicone-based sealant (not included) underneath the edge of the sink ·...
- Page 11 Step 6. Secure Sink to Countertop / Fixation de l’évier au comptoir / Asegure el fregadero a la encimera · Insert the sink into the opening, check the alignment of the sink to the cutout in the countertop, and press firmly ·...
- Page 12 Step 7. Install Plumbing Fixtures / Installation des appareils de plomberie / Instale los accesorios de plomería · Connect drain to sink. Connect trap to drain. Connect water supply connections to faucet according to manufacturer’s instructions Run water into sink and check for leaks ·...
- Page 13 Use tijeras para cortar a lo largo de la línea de la plantilla de papel para el tipo de ranura deseado (positiva o al ras) KRAUS Recommended Installation Type / Type d’installation recommandé par KRAUS / Tipo de instalación recomendada por KRAUS 3/8”...
- Page 14 Step 2. Position Template / Positionnement du gabarit de découpe / Coloque la plantilla Check the cut-out template against the actual sink to ensure a proper · sized cut-out · Place the cut-out template in the desired location on the countertop ·...
- Page 15 Step 4. Cut countertop / Coupe du comptoir / Corte la encimera · Cut the opening in the countertop by carefully following the traced line · Découpez l’ouverture dans le comptoir en suivant attentivement la ligne tracée · Corte la abertura en la encimera siguiendo cuidadosamente la línea trazada ! CAUTION - To avoid the risk of personal injury, wear safety glasses and cut resistant gloves with non-slip grip when cutting.
- Page 16 Step 6. Drill hole in countertop / Perçage d’un trou dans le comptoir / Taladre el orificio en la encimera · Drill 3/8” diameter x 1/2” deep hole in the countertop Percez un trou de 3/8 po de diamètre et de 1/2 po de profondeur dans ·...
- Page 17 Step 8. Secure sink to countertop / Fixation de l’évier au comptoir / Asegure el fregadero a la encimera • Use a bead of silicone (or preferred adhesive) around the rim of the sink. Check the alignment of the sink to the cutout in the countertop. Place sink over cutout hole and press firmly •...
- Page 18 Step 10. Install plumbing fixtures / Installation des appareils de plomberie / Instale los accesorios de plomería · Connect drain to sink. Connect trap to drain. Connect water supply connections to faucet according to manufacturer’s instructions · Run water into sink and check for leaks ·...
- Page 19 Kraus warrants the structure and finish of the Kitchen Sink to be free from defects in material and workmanship under normal usage for as long as the original purchaser resides in the residence in which the sink was Kitchen Sink was first installed.
- Page 20 TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THIS WARRANTY DOES NOT COVER, AND KRAUS USA PLUMBING, LLC SHALL NOT BE LIABLE FOR, ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES TO REPAIR, REPLACE, INSTALL OR REMOVE THIS PRODUCT), WHETHER ARISING OUT OF BREACH OF ANY EXPRESS OR IMPLIED WARRANTY, BREACH OF CONTRACT, TORT, OR OTHERWISE.
- Page 21 La présente garantie n'est pas transférable. Kraus garantit que la structure et la finition de l'évier de cuisine sont exemptes de défauts de matériaux et de fabrication dans des conditions normales d'utilisation tant que l'acheteur d'origine vit dans la résidence au sein de laquelle l'évier de cuisine a été...
- Page 22 Comment faire une réclamation au titre de la garantie Si vous êtes un acheteur, veuillez communiquer avec un représentant du service à la clientèle de Kraus à l'adresse suivante : Kraus USA Plumbing, LLC 12 Harbor Park Drive Port Washington, NY 11050 Numéro sans frais : 800-775-0703...
- Page 23 Kraus ofrece una garantía para la estructura y el acabado del Fregadero que no tienen defectos en el material y la fabricación en condiciones de uso normales durante el tiempo que el comprador original resida en la residencia en la que se instaló...
- Page 24 EN LA MEDIDA MÁXIMA PERMITIDA POR LA LEY APLICABLE, ESTA GARANTÍA NO CUBRE, Y KRAUS USA PLUMBING, LLC NO SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUIDOS LOS GASTOS DE MANO DE OBRA PARA REPARAR, REEMPLAZAR, INSTALAR O RETIRAR ESTE PRODUCTO), YA SEA QUE SURJA DEL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, INCUMPLIMIENTO DE CONTRATO, AGRAVIO O...
- Page 25 IMPORTANT Register Your Kraus Product / Enregistrez votre produit Kraus / Registre su producto Kraus Activate Your Warranty / Activez v otre garantie / Active su garantía Access Premium Customer Support / Accédez au soutien à la clientèle supérieur / Acceda al servicio de atención al cliente premium...
