S19-120
S19-120A
215-148 Rev. Z; ECN 17-05-039
© 2017 Bradley
Page 1 of 13
7/18/2017

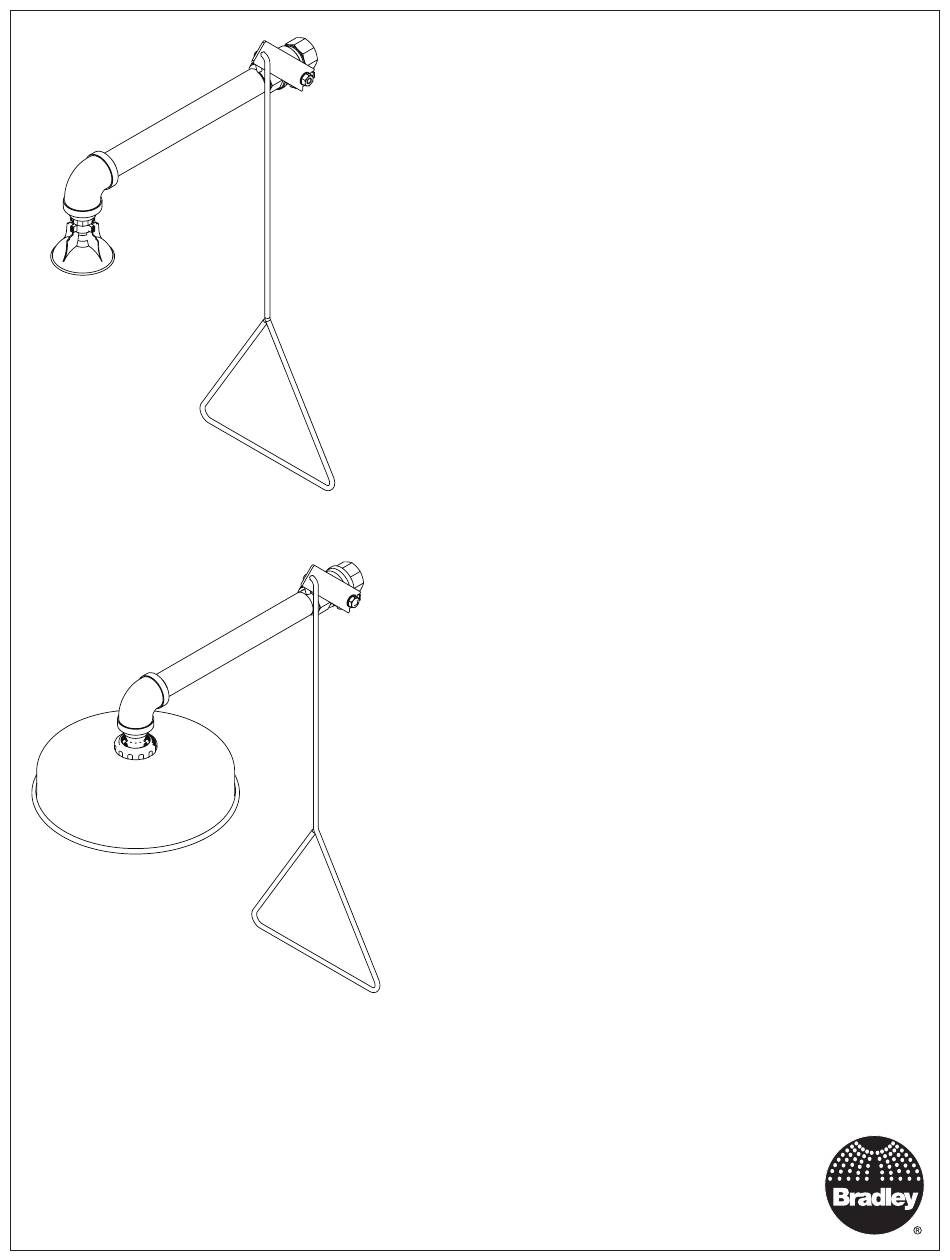

Installation
S19-120
Drench Shower Horizontal Supply
with Plastic Showerhead
Douche d'urgence horizontale avec
douche en plastique
Ducha de alto flujo de suministro
horizontal con cabezal rociador de
plástico
S19-120A
Drench Shower Horizontal Supply
with Plastic Showerhead and
Stainless Steel Shroud
Douche d'urgence horizontale avec
douche en plastique et Couvercle
Ducha de alto flujo de suministro
horizontal con cabezal rociador de
plástico y Conjunto de cubierta

Table of Contents

Pre-Installation Information ............................................................ 2
Supplies Required ...........................................................................3
Assemble components ....................................................................3
Connect water supply ......................................................................3
Table des matières
Avant l'installation ........................................................................... 6
Equipements nécessaires ..............................................................7
Montage des éléments de la douche d'urgence .............................7
Raccordement de l'alimentation ......................................................7
Contenido
Información previa a la instalación ............................................... 10
Materiales necesarios ...................................................................11
Montar la ducha de alto flujo .........................................................11
Conectar el suministro de agua ....................................................11
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
+1 262 251 6000
P.O. Box 309
bradleycorp.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S19-120 and is the answer not in the manual?

Questions and answers

Related Manuals for Bradley S19-120

Summary of Contents for Bradley S19-120

  • Page 1: Table Of Contents

    Materiales necesarios ..............11 Montar la ducha de alto flujo ............11 Conectar el suministro de agua ............11 Armado de los componentes y lista de piezas - S19-120 ....12 Armado de los componentes y lista de piezas - S19-120A ..13 P.O. Box 309 Menomonee Falls, WI 53052 USA 215-148 Rev.

  • Page 2: Pre-Installation Information

    If any parts are missing, do not begin installation until you obtain the missing parts. The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure.

  • Page 3: Supplies Required

    4. Bottom edge of showerhead should be 84" S19-120 (2134mm) from the floor. Connect water supply NOTICE! Do not rely on Bradley’s Drench Shower to support supply piping. 1. Connect water supply piping to 1" NPT inlet on unit (piping supplied by installer). Provide adequate supports (supplied by installer) for 15¾"...

  • Page 4: Assembly Of Components And Parts List - S19-120

    S19-120, S19-120A Installation Assembly of Components and Parts List - S19-120 1" NPT Supply Inlet 1.11 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-050 P.O. Box 309, Menomonee Falls, WI 53051 TEST THIS UNIT EACH WEEK DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

  • Page 5: Assembly Of Components And Parts List - S19-120A

    128-201 Handle 204-421 Emergency Tag 128-156A Pull Rod - 25½" Long 114-050 Safety Sign 151-001 Curtain Hook 269-915 Grip Pad 113-006LK Pipe 1" NPT x 12" Long 169-847 90° Elbow 1" NPT Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017...

  • Page 6: Avant L'installation

    La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.

  • Page 7: Equipements Nécessaires

    4. Le bord inférieur de la pomme de la douche d’urgence doit se trouver à 2134mm (84") du sol. Raccordement de l’alimentation AVIS! Ne pas utiliser la douche d’urgence Bradley pour supporter la tuyauterie d’alimentation. 15¾" 1. Brancher l’alimentation en eau sur l’orifice (400mm) d’alimentation de 1"...

  • Page 8: Assemblage Des Composantes Et Liste Des Pièces - S19-120

    S19-120, S19-120A Installation Assemblage des composantes et Liste des pièces - S19-120 Orifice d’alimentation d’eau de 1" NPT 1.11 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-050 P.O. Box 309, Menomonee Falls, WI 53051...

  • Page 9: Assemblage Des Composantes Et Liste Des Pièces - S19-120A

    204-421 Étiquette d’urgence 128-156A Tige - 25½" 114-050 Enseigne de sécurité 151-001 Crochet 269-915 Tampon anti dérapant (non montré) 113-006LK Tuyau de 1" NPT x 12" 169-847 Coude 90° de 1" NPT Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017...

  • Page 10: Información Previa A La Instalación

    La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA Z358.1.

  • Page 11: Materiales Necesarios

    Montar la ducha de alto flujo al piso 1. Montar los componentes de la ducha de alto flujo como se muestra en la página 12 (S19-120) o la página 13 (S19-120A). 2. Aplicar el sellador de tubería o la cinta adhesiva (suministrada por el instalador) a todas las juntas 9"...

  • Page 12: Armado De Los Componentes Y Lista De Piezas - S19-120

    S19-120, S19-120A Installation Armado de los componentes y lista de piezas - S19-120 Entrada de suministro NPT de 1" 1.11 P.O. BOX 309, MENOMONEE FALLS, WI 53052-0309 USA TEL: 1-800-BRADLEY FAX: (262-251-5817) http://www.bradleycorp.com 114-050 P.O. Box 309, Menomonee Falls, WI 53051...

  • Page 13: Armado De Los Componentes Y Lista De Piezas - S19-120A

    Varilla de tiro - 25½" 114-050 Letrero de seguridad 151-001 Gancho 269-915 Almohadilla de agarre (no se muestra) 113-006LK Tubo NPT de 1" x 12" de largo 169-847 Codo NPT de 90° de 1" Bradley • 215-148 Rev. Z; ECN 17-05-039 7/18/2017...
