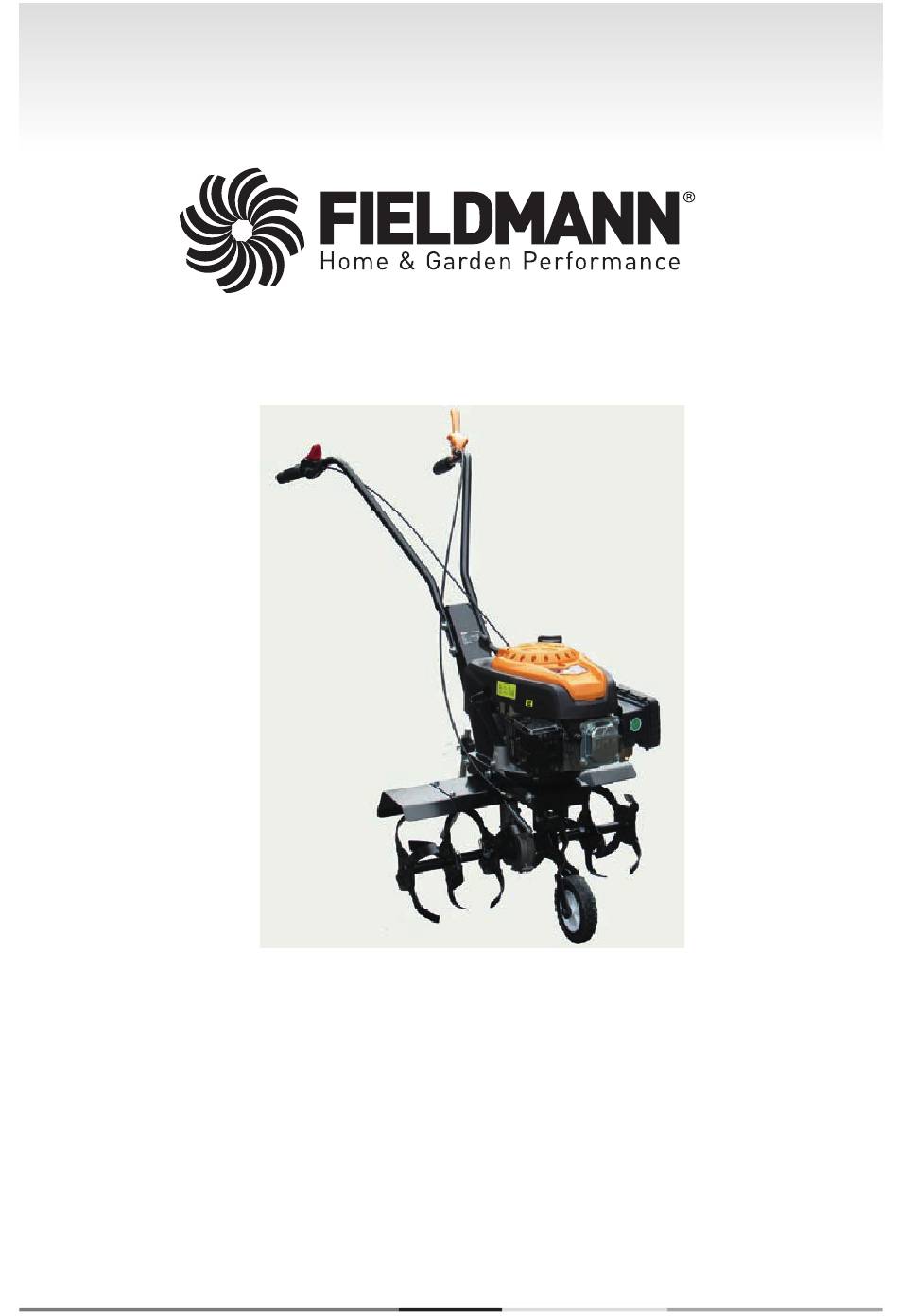

- Page 1 FZK 6015 B FZK 6115 B...
-
Page 2: Table Of Contents
Obsah Benzínový kultivátor NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tento benzínový kultivátor. Než ho začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY......................21 Důležitá... -
Page 3: Všeobecné Bezpečnostní Předpisy
Všeobecné bezpečnostní předpisy 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku. Stroj uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká... -
Page 4: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Rotující součásti! Nože kultivátoru se zastaví až chvíli po vypnuti motoru. Emise toxických plynů. - Page 5 Vysvětlení štítků s pokyny na stroji Upozorňuje, že v případě nedodržení pokynů hrozí nebezpečí zranění osob, smrti nebo poškození nástroje. Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím.
-
Page 6: Popis Kultivátoru

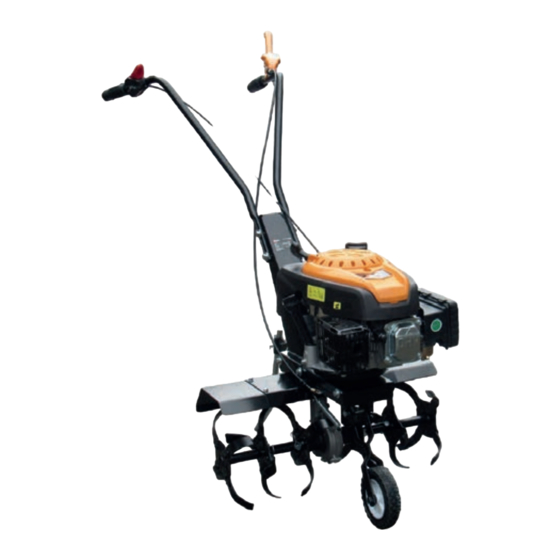

Popis kultivátoru | Sestavení/Příprava 3. POPIS KULTIVÁTORU (Obr 1) 1. Startovací šňůra Obr. 1 2. Plynová páka/vypínač 3. Páka spuštění nožů 4. Ocelová madla 5. Opěrný trn 6. Kultivační nože 7. Transportní kolečko 8. Vzduchový filtr 4. SESTAVENÍ/PŘÍPRAVA Před sestavením a spuštěním benzínového kultivátoru si pečlivě přečtěte celý návod k obsluze a v něm uvedené pokyny. -
Page 7: Sestavení Kultivátoru
Sestavení kultivátoru 5. SESTAVENÍ KULTIVÁTORU DŮLEŽITÁ INFORMACE: Opatrně rozložte rukojeť kultivátoru a neskřípněte či nepoškoďte ovládací lanka kultivátoru. Upozornění! Kultivátor sestavujte na rovné ploše. INSTALACE OPĚRNÉHO TRNU 1. Opěrný trn (Obr.2 bod 1) protáhněte připraveným otvorem v zadní části kultivátoru a zajistěte ho závlačkou (Obr.2 bod 2) v požadované... -
Page 8: Před Spuštěním Kultivátoru
Před spuštěním kultivátoru 6. PŘED SPUŠTĚNÍM KULTIVÁTORU NALITÍ OLEJE Kultivátor se dodává bez motorového oleje. Před prvním startem nalijte motorový olej SAE30 nebo 15W-40 (cca 600 ml) dle následujících pokynů. 1. Při nalévání oleje postavte kultivátor na rovnou plochu. Obr. 6 2. -
Page 9: Před Zapnutim Benzínového Kultivátoru
Před zapnutim benzínového kultivátoru | Ovládání a provoz kultivátoru 7. PŘED ZAPNUTIM BENZÍNOVÉHO KULTIVÁTORU POZOR: Nikdy nedemontujte ani nepřemosťujte bezpečnostní zařazení namontovaná na kultivátoru (například bezpečnostní pojistku spínací páky). POZOR: Nože kultivátoru se budou i po vypnuti stroje krátkou chvíli točit! Při zapínaní se ujistěte, že jsou Vaše nohy v bezpečné... -
Page 10: Podpůrné Kolečko A Opěrný Trn
Ovládání a provoz kultivátoru PODPŮRNÉ KOLEČKO A OPĚRNÝ TRN Pro přesun kultivátoru používejte výhradně podpůrné kolečko. Před započetím práce kolečko sklopte (Obr 8). Lze ho však využívat i při práci a to za účelem kontroly hloubky práce. Podpůrný trn napomáhá při práci a to tak, že kultivátor přibrzďuje. -
Page 11: Výměna Motorového Oleje
Ovládání a provoz kultivátoru | Bezpečnostní pokyny a pote kultivátor pevně přitáhněte směrem k sobě. Nejlepšího výsledku dosáhnete opakovaným povolovaným kultivátoru v pohybu vpřed a opětovným přitažením zpět. Pokud se kultivátor zaboří tak hluboko, že zůstane na jednom místě, jemně s kultivátorem zakolébejte ze strany na stranu a tím jej uvolníte. -
Page 12: Údržba
Bezpečnostní pokyny | Údržba Kultivátor nikdy nestartujte v uzavřených anebo špatně větraných prostorách, kde se mohou hromadit výpary. Emise vycházející z motoru obsahují oxid uhelnatý, který je životu nebezpečný. Pracujte pouze při dostatečném osvětlení (za denního světla nebo při dostatečném umělém osvětlení). Kultivátor nepoužívejte za deště. -
Page 13: Servis
Údržba Vypouštění paliva provádějte v dobře větraném prostoru při vychladlém motoru. Při snímání či instalaci kultivačních nožů používejte silné pracovní rukavice. POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku. Pravidelně kultivátor kontrolujte a zajistěte, aby byly všechny nečistoty, zvláště z kultivačních nožů pravidelně odstraňovány. -
Page 14: Technické Údaje
Benzín- bezolovnatý, min 95 oktanů Objem olejové nádrže 0,6 l Doporučený olej SAE30, 15W-40 Pracovní záběr 36cm - FZK 6015 B/59cm FZK 6115 B Otáčky osy s noži 140 ot/min Průměr nožů/max. pracovní hloubka 26 cm Deklarovaná úroveň hluku 93 dB(A) Maximální... -
Page 15: Prohlášení O Shodě
Prohlášení o shodě PROHLÁŠENÍ O SHODĚ Produkt/ značka: Benzinový kultivátor/ FIELDMANN Typ/ model: FZK 6015-B Motor: 139 cm ; 2,2kW/ 3000 min Šířka sečení: 360mm Naměřená hladina akustického výkonu: L = 72,8dB(A) Garantovaná hladina akustického výkonu: L = 93dB(A) Výrobce: FAST ČR, a.s. - Page 16 Prohlášení o shodě PROHLÁŠENÍ O SHODĚ Produkt/ značka: Benzinový kultivátor/ FIELDMANN Typ/ model: FZK 6115-B Motor: 139 cm ; 2,2kW/ 3000 min Šířka sečení: 590mm Naměřená hladina akustického výkonu: L = 72,8dB(A) Garantovaná hladina akustického výkonu: L = 93dB(A) Výrobce: FAST ČR, a.s.
-
Page 17: Likvidace
Likvidace 13. LIKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu. Tento výrobek splňuje veškeré... - Page 18 Poznámky...
- Page 19 Uwagi...
- Page 20 Záruční podmínky Záručné podmienky Conditions of guarantee Prodávající poskytuje kupují c ímu na výrobek zá Predávajúci poskytuje kupujúcemu na výrobok This product is warranted for the period of 24 mon ruku trvání 24 měsíců od převzetí výrobku kupu 24 mesiacov záruku od jeho prevzatia kupujúcim. ths from the date of purchase to the end-user.
- Page 21 Jótállási jegy A termék gyártója: FAST ČR, a.s. (U Sanitasu elállásnak nincs helye. A fogyasztó a választott A 151/2003. (IX.22.) Korm.rendeletben meg- 1621, Říčany u Prahy 251 01, Csehország) jogáról másikra térhet át. Az áttéréssel okozott határozott tartós fogyasztási cikk meghibáso- A FAST Hungary Kft.
- Page 22 A kereskedő tölti ki Megnevezés:................................Típus:................ Gyártási szám: ……………………………………………. A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):…………………………………… Vásárlást igazoló bizonylat száma:………………………………………………………………………………. A vásárlás (üzembe helyezés) időpontja: 20......hó.....nap. Kereskedő bélyegzője: Kereskedő aláírása: ………………………………… Kereskedő címe: ……………………………………………… Javítás esetén alkalmazandó A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki A jótállási igény bejelentésének időpontja: ……………………………………………………………………….
