Eclipse AVN 2210p mkII Installation Manual page 7

♦ ♦

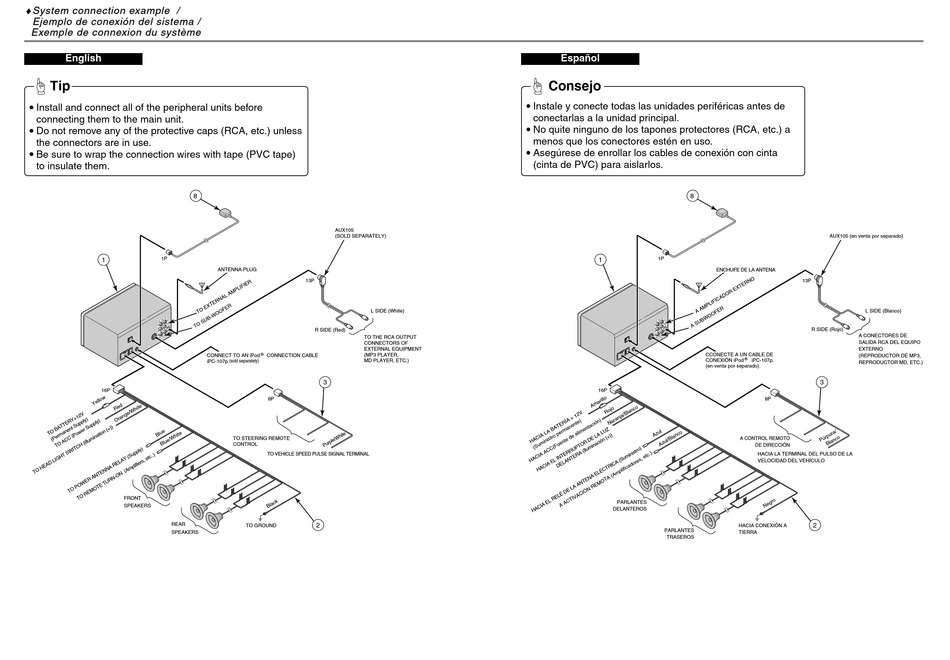

System connection example / xample /
System connection e
Ejemplo de conexión del sistema / xión del sistema /
Ejemplo de cone
Exemple de conne Ex emple de connexion du système xion du système
English
Tip
• • Install and connect all of the peripheral units before
connecting them to the main unit.
• • Do not remove any of the protective caps (RCA, etc.) unless
the connectors are in use.
• • Be sure to wrap the connection wires with tape (PVC tape)
to insulate them.
8
1P
1
16P
FRONT
SPEAKERS
REAR
SPEAKERS
AUX105
(SOLD SEPARATELY)
ANTENNA PLUG
13P
L SIDE (White)
R SIDE (Red)
TO THE RCA OUTPUT
CONNECTORS OF
EXTERNAL EQUIPMENT
CONNECT TO AN iPod CONNECTION CABLE (MP3 PLAYER,
iPC-107p (sold separately) MD PLAYER, ETC.)
3
8P
TO STEERING REMOTE
CONTROL
TO VEHICLE SPEED PULSE SIGNAL TERMINAL
2
TO GROUND
Español
Consejo
• • Instale y conecte todas las unidades periféricas antes de
conectarlas a la unidad principal.
• • No quite ninguno de los tapones protectores (RCA, etc.) a
menos que los conectores estén en uso.
• • Asegúrese de enrollar los cables de conexión con cinta
(cinta de PVC) para aislarlos.
8
1P
1
CCONECTE A UN CABLE DE
CONEXIÓN iPod
(en venta por separado)
16P
PARLANTES
DELANTEROS
PARLANTES
TRASEROS
AUX105 (en venta por separado)
ENCHUFE DE LA ANTENA
13P
L SIDE (Blanco)
R SIDE (Rojo)
A CONECTORES DE
SALIDA RCA DEL EQUIPO
EXTERNO
(REPRODUCTOR DE MP3,
iPC-107p.
REPRODUCTOR MD, ETC.)
.
3
8P
A CONTROL REMOTO
DE DIRECCIÓN
HACIA LA TERMINAL DEL PULSO DE LA
VELOCIDAD DEL VEHÍCULO
2
HACIA CONEXIÓN A
TIERRA
