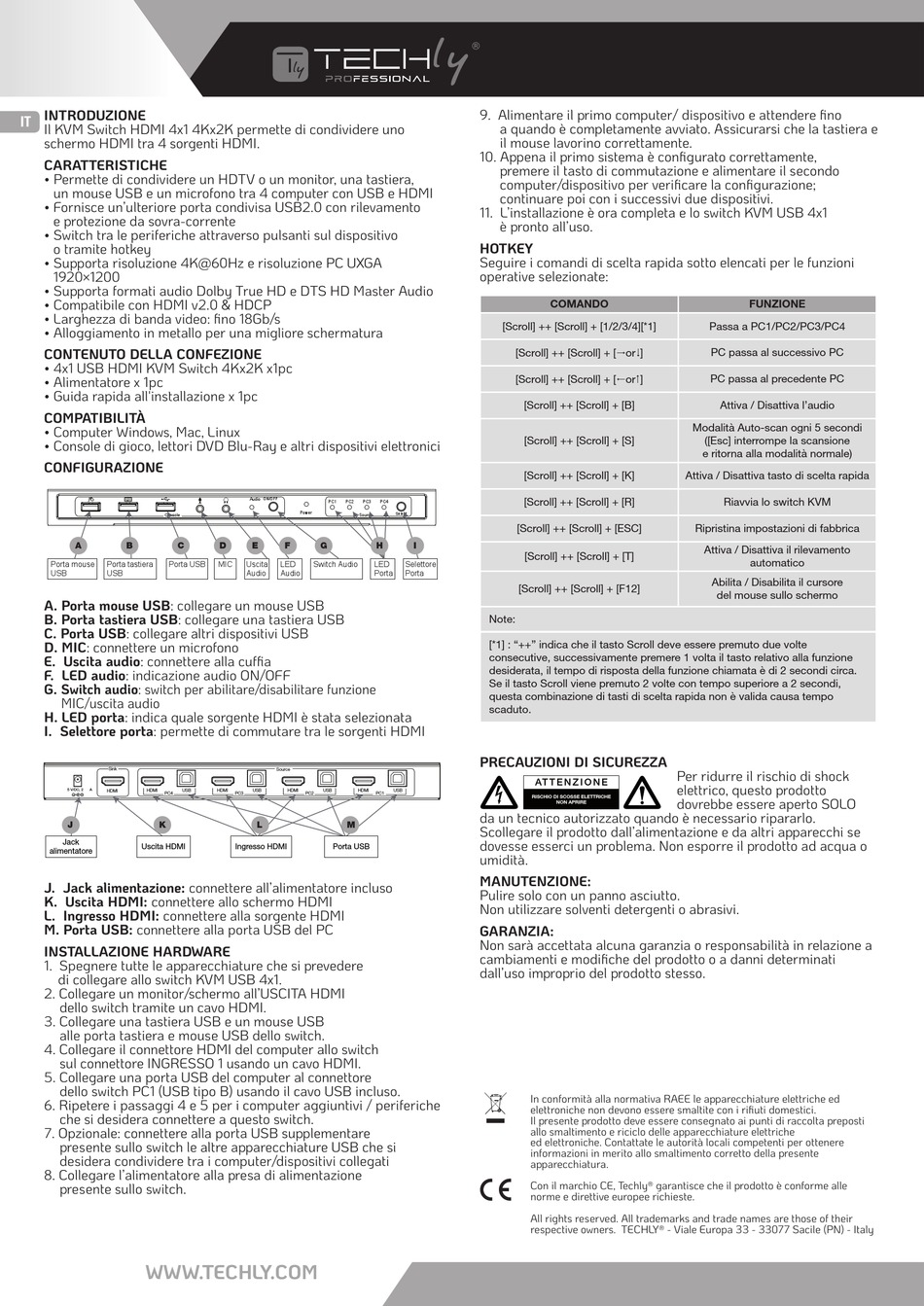

INTRODUZIONE
IT
Il KVM Switch HDMI 4x1 4Kx2K permette di condividere uno
schermo HDMI tra 4 sorgenti HDMI.
CARATTERISTICHE
• Permette di condividere un HDTV o un monitor, una tastiera,
un mouse USB e un microfono tra 4 computer con USB e HDMI
• Fornisce un'ulteriore porta condivisa USB2.0 con rilevamento
e protezione da sovra-corrente
• Switch tra le periferiche attraverso pulsanti sul dispositivo
o tramite hotkey
• Supporta risoluzione 4K@60Hz e risoluzione PC UXGA
1920×1200
• Supporta formati audio Dolby True HD e DTS HD Master Audio
• Compatibile con HDMI v2.0 & HDCP
• Larghezza di banda video: fino 18Gb/s
• Alloggiamento in metallo per una migliore schermatura
CONTENUTO DELLA CONFEZIONE
• 4x1 USB HDMI KVM Switch 4Kx2K x1pc
• Alimentatore x 1pc
• Guida rapida all'installazione x 1pc
COMPATIBILITÀ
• Computer Windows, Mac, Linux
• Console di gioco, lettori DVD Blu-Ray e altri dispositivi elettronici
CONFIGURAZIONE
Console
A B C
Porta mouse Porta tastiera Porta USB
USB USB
A. Porta mouse USB: collegare un mouse USB
B. Porta tastiera USB: collegare una tastiera USB
C. Porta USB: collegare altri dispositivi USB
D. MIC: connettere un microfono
E. Uscita audio: connettere alla cuffia
F. LED audio: indicazione audio ON/OFF
G. Switch audio: switch per abilitare/disabilitare funzione
MIC/uscita audio
H. LED porta: indica quale sorgente HDMI è stata selezionata
I. Selettore porta: permette di commutare tra le sorgenti HDMI
Sink
5 V/DC, 2 A HDMI HDMI USB
PC4
J K
Jack
Uscita HDMI
alimentatore
J. Jack alimentazione: connettere all'alimentatore incluso
K. Uscita HDMI: connettere allo schermo HDMI
L. Ingresso HDMI: connettere alla sorgente HDMI
M. Porta USB: connettere alla porta USB del PC
INSTALLAZIONE HARDWARE
1. Spegnere tutte le apparecchiature che si prevedere
di collegare allo switch KVM USB 4x1.
2. Collegare un monitor/schermo all'USCITA HDMI
dello switch tramite un cavo HDMI.
3. Collegare una tastiera USB e un mouse USB
alle porta tastiera e mouse USB dello switch.
4. Collegare il connettore HDMI del computer allo switch
sul connettore INGRESSO 1 usando un cavo HDMI.
5. Collegare una porta USB del computer al connettore
dello switch PC1 (USB tipo B) usando il cavo USB incluso.
6. Ripetere i passaggi 4 e 5 per i computer aggiuntivi / periferiche
che si desidera connettere a questo switch.
7. Opzionale: connettere alla porta USB supplementare
presente sullo switch le altre apparecchiature USB che si
desidera condividere tra i computer/dispositivi collegati
8. Collegare l'alimentatore alla presa di alimentazione
presente sullo switch.
WWW.TECHLY.COM
Audio ON/OFF
PC1 PC2 PC3 PC4
Power
Source
D E F G H
MIC Uscita LED Switch Audio LED
Audio Audio Porta
Source
HDMI USB HDMI USB HDMI
PC3 PC2 PC1
L M
Ingresso HDMI Porta USB
9. Alimentare il primo computer/ dispositivo e attendere fino
a quando è completamente avviato. Assicurarsi che la tastiera e
il mouse lavorino correttamente.
10. Appena il primo sistema è configurato correttamente,
premere il tasto di commutazione e alimentare il secondo
computer/dispositivo per verificare la configurazione;
continuare poi con i successivi due dispositivi.
11. L'installazione è ora completa e lo switch KVM USB 4x1
è pronto all'uso.
HOTKEY
Seguire i comandi di scelta rapida sotto elencati per le funzioni
operative selezionate:
COMANDO
[Scroll] ++ [Scroll] + [1/2/3/4][*1]
[Scroll] ++ [Scroll] + [or]
[Scroll] ++ [Scroll] + [or]
[Scroll] ++ [Scroll] + [B]
[Scroll] ++ [Scroll] + [S]
[Scroll] ++ [Scroll] + [K]
[Scroll] ++ [Scroll] + [R]
Select
[Scroll] ++ [Scroll] + [ESC]
I
[Scroll] ++ [Scroll] + [T]
Selettore
Porta
[Scroll] ++ [Scroll] + [F12]
Note:
[*1] : "++" indica che il tasto Scroll deve essere premuto due volte
consecutive, successivamente premere 1 volta il tasto relativo alla funzione
desiderata, il tempo di risposta della funzione chiamata è di 2 secondi circa.
Se il tasto Scroll viene premuto 2 volte con tempo superiore a 2 secondi,
questa combinazione di tasti di scelta rapida non è valida causa tempo
scaduto.
PRECAUZIONI DI SICUREZZA
AT T E N Z I O N E
USB
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall'alimentazione e da altri apparecchi se
dovesse esserci un problema. Non esporre il prodotto ad acqua o
umidità.
MANUTENZIONE:
Pulire solo con un panno asciutto.
Non utilizzare solventi detergenti o abrasivi.
GARANZIA:
Non sarà accettata alcuna garanzia o responsabilità in relazione a
cambiamenti e modifiche del prodotto o a danni determinati
dall'uso improprio del prodotto stesso.
In conformità alla normativa RAEE le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici.
Il presente prodotto deve essere consegnato ai punti di raccolta preposti
allo smaltimento e riciclo delle apparecchiature elettriche
ed elettroniche. Contattate le autorità locali competenti per ottenere
informazioni in merito allo smaltimento corretto della presente
apparecchiatura.
Con il marchio CE, Techly® garantisce che il prodotto è conforme alle
norme e direttive europee richieste.
All rights reserved. All trademarks and trade names are those of their
respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy
FUNZIONE
Passa a PC1/PC2/PC3/PC4
PC passa al successivo PC
PC passa al precedente PC
Attiva / Disattiva l'audio
Modalità Auto-scan ogni 5 secondi
([Esc] interrompe la scansione
e ritorna alla modalità normale)
Attiva / Disattiva tasto di scelta rapida
Riavvia lo switch KVM
Ripristina impostazioni di fabbrica
Attiva / Disattiva il rilevamento
automatico
Abilita / Disabilita il cursore
del mouse sullo schermo
Per ridurre il rischio di shock
elettrico, questo prodotto
dovrebbe essere aperto SOLO
