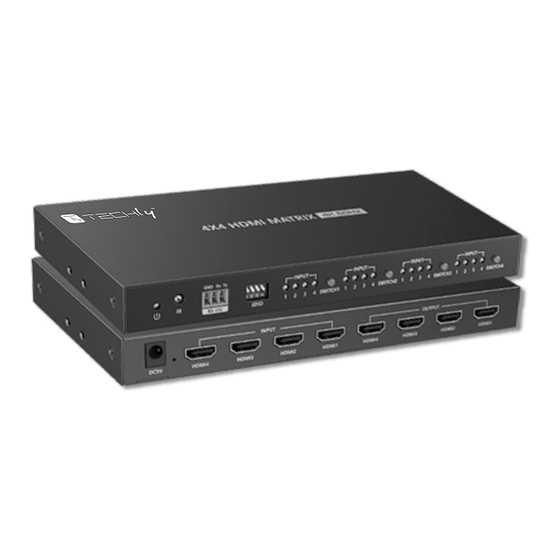

- Page 1 User's Manual 4x4 HDMI Manuale d’istruzione MATRIX SWITCH Technical features REMOTE CONTROL P/N: IDATA HDMI-MX44 8059018368550 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
Do not install the product close to openings of air conditioners, or at places with an excessive amount of dust or smoke. Keeps distance from flammable and explosive devices. • Do not install the product at places subject to vibration, or oscillation. WWW.TECHLY.COM... -
Page 3: Package Contents
• 4x4 HDMI Matrix Switch x 1pc • Remote control x 1pc • Power adapter DC5V/1A x 1pc • Mounting ear x 2pcs • Screws x 6pcs • Grounding screws x 2pcs • Terminal block x 1pc • User manual x 1pc WWW.TECHLY.COM... -
Page 4: Installation Requirement
HDMI IN HDMI output Corresponding to HDMI output 1,2,3,4 indicator 1,2,3,4 respectively DC 5V Connect with DC5V/1A power adapter HDMI OUT HDMI input Connect with HDMI source device 1,2,3,4 HDMI output Connect with HDMI display device 1,2,3,4 HDMI Display WWW.TECHLY.COM... -
Page 5: Remote Control
1) Connect the source devices to the HDMI input ports with HDMI cables. 2) Connect the display devices to the HDMI output ports with HDMI cables. 3) Power on the devices to get started. RS-232 Control Baud rate: 9600 Data bits: 8 Stop character: 1 Parity: none WWW.TECHLY.COM... - Page 6 Set baud rate value: 9600 (default), 19200 EDID settings This product has 16 built-in EDID states, which can be set to switch the output resolution through the DIP switch. The DIP switch up means "1" and down means "0". WWW.TECHLY.COM...
- Page 7 A: 1) Check and make sure all HDM cables are connected well. 2) Try to connect the source device to display device directly or change to another source device for a try to see the picture quality. 3) Please use high quality HDMI standard cable when HDMI 4K signal input. WWW.TECHLY.COM...
-
Page 8: Specification
Color Black Net weight 375 g Dimension 210 (L) x 80 (W) x 21 (H)mm EDS protection 1a Contact discharge level 2 (+/-4KV) 1b Air discharge level 3 (+/-8KV) Protection Implementation of the standard IEC61000- Lightning protection, surge protection WWW.TECHLY.COM... -
Page 9: Importanti Informazioni Sulla Sicurezza
Mantenere il prodotto distante da materiali infiammabili ed esplosivi. • Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni. • Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti danneggiate. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
• Switch Matrix HDMI 4x4 x1pz • Telecomando x 1pz • Alimentatore DC5V/1A x 1pz • Staffe di montaggio x 2pz • Viti x 6pz • Viti di terra x 2pz • Morsettiera x 1 pz • Manuale d’istruzione x 1pz WWW.TECHLY.COM... -
Page 11: Requisiti D'installazione
Indicatore uscita Corrisponde alle porte HDMI in uscita HDMI 1,2,3,5 rispettivamente 1,2,3,5 HDMI OUT DC 5V Collegare con un alimentatore DC5V/1A HDMI input Collegare con il dispositivo sorgente 1,2,3,4 HDMI HDMI output Collegare dispositivo HDMI Display 1,2,3,4 visualizzazione HDMI WWW.TECHLY.COM... -
Page 12: Procedure D'installazione
1) Collegare i dispositivi sorgente alla porte HDMI di ingresso usando dei cavi HDMI. 2) Collegare i dispositivi di visualizzazione alle porte HDMI di uscita usando dei cavi HDMI. 3) Alimentare i dispositivi per lavorare. Controllo RS-232 Baud rate: 9600 Data bits: 8 Stop character: 1 Parity: none WWW.TECHLY.COM... - Page 13 Imposta il valore della velocità di trasmissione: 9600 (default), BaudXX 19200 Impostazioni EDID Questo prodotto dispone di 16 stati EDID integrati, che possono essere impostati per cambiare la risoluzione di uscita tramite l'interruttore DIP. L'interruttore DIP verso su indica "1" e verso giù indica "0". WWW.TECHLY.COM...
- Page 14 R: 1) Verificare e assicurarsi che tutti i cavi HDMI siano collegati correttamente. 2) Cercare di collegare la sorgente al display direttamente o cambiare la sorgente per verificare la qualità dell'immagine. 3) Utilizzare cavi HDMI di buona qualità per segnali in ingresso HDMI WWW.TECHLY.COM...
- Page 15 Peso netto 375 g Dimensioni 210 (L) x 80 (P) x 21 (A) mm Protezione ESD 1a Contact discharge level 2 (+/-4KV) 1b Air discharge level 3 (+/-8KV) Implementation of the standard IEC61000- Protezione Protezione da fulmini, protezione da sovratensioni WWW.TECHLY.COM...
- Page 16 Con il marchio CE, Techly garantisce che il prodotto è ® conforme alle norme e direttive europee richieste. All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
