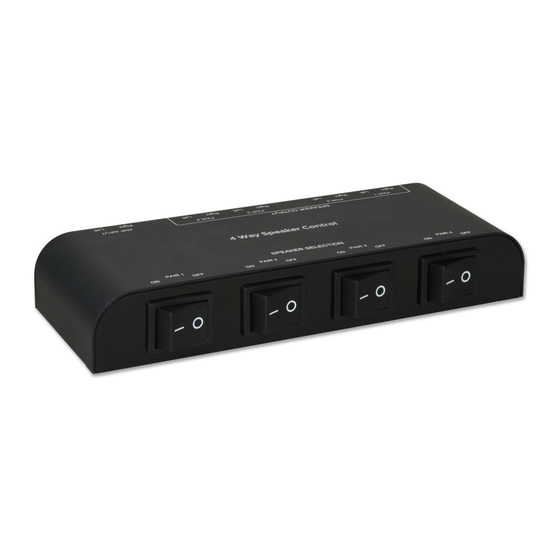

Techly 4 Way Speaker Switch with Screw-type connections User Manual

Switch per altoparlante a 4 vie
con terminale a vite
MANUALE D'ISTRUZIONE
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle
prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere
con attenzione il presente manuale prima di collegare e mettere in funzione
il prodotto. Tenga sempre a disposizione il presente manuale per ulteriori
esigenze future.
IntroduzIone
Questo prodotto viene utilizzato per distribuire i segnali di uscita da un
amplificatore audio a diversi altoparlanti in modalità commutabile. E' indicato
solo per il collegamento delle uscite degli altoparlanti da un amplificatore
audio alle uscite di altoparlanti passivi.
Contenuto deLLA ConFezIone
• Unità principale x1
• Manuale istruzione x1
CoLLeGAMento
Casse Casse Casse
1) Utilizzare solo cavi adatti per il collegamento di altoparlanti. In caso di
dubbio, consultare un esperto.
2) Leggere attentamente le istruzioni relative ai dispositivi che devono essere
collegati per verificare la sezione delle connessioni in ingresso e uscita.
3) Se queste istruzioni non vengono rispettate, la console di commutazione
o i dispositivi collegati (amplificatore o altoparlante) potrebbero subire dei
danni.
4) Spegnere l'amplificatore prima di collegarlo e non riaccenderlo fino a
quando non sono stati effettuati e controllati tutti i collegamenti necessari.
5) Seguire la stessa procedura, quando si desidera effettuare delle modifiche
sulle connessioni.
6) Assicurarsi di inserire correttamente i cavi Litz nei terminali degli altoparlanti
per escludere cortocircuiti.
• Durante il collegamento, fare attenzione alle indicazioni di collegamento
dei terminali degli altoparlanti:
+ = connessione positiva / - = connessione negativa / DESTRA =
connessione destra / SINISTRA = connessione sinistra
• Collegare la sorgente di ingresso (ad esempio DVD, PC, dispositivo mobile,
TV) all'amplificatore; collegare l'amplificatore ai terminali di ingresso AMP;
collegare gli altoparlanti con i terminali SPEAKER OUTPUT
FunzIonAMento
• Accendere l'amplificatore e avviare il programma musicale desiderato.
• Selezionare le coppie di diffusori desiderate mediante gli interruttori di
selezione degli altoparlanti.
• A causa della disposizione in serie-parallelo, gli interruttori che non hanno
altoparlanti collegati sono sempre in posizione OFF.
Le coppie di altoparlanti sono gestite dalla console di commutazione in un
circuito in serie-parallelo.
Amplificatore
Casse
www.techly.com
Il valore caricato sull'amplificatore può essere individuato nella seguente
tabella. Questa tabella si riferisce alla connessione di altoparlanti da 8 Ohm.
Se vengono utilizzati altoparlanti da 4 Ohm, i valori di impedenza totale forniti
devono essere dimezzati.
COPPIE ALTOPARLANTI
1 o 2 o 3 o 4
1+2 o 3+4
1+3 o 1+4
2+3 o 2+4
1+2+3 o 1+2+4
2+3+4 o 1+3+4
tutti accesi
tutti spenti
PRINCIPALMENTE SI APPLICANO LE SEGUENTI REGOLE:
L'impedenza totale degli altoparlanti collegati viene calcolata dal collegamento
in serie della coppia di diffusori 1 e 2, nonché 3 e 4. Queste coppie a loro volta
sono collegate in parallelo.
Sulla base di queste informazioni, un professionista può calcolare l'impedenza
totale e fornire all'utente le necessarie istruzioni di connessione ("Quale coppia
di diffusori a quale uscita?)
CArAtterIStICHe teCnICHe
Ingressi
Uscite
Impedenza
Lunghezza del cavo
Sezione del cavo
Massimo carico
Dimensioni
PreCAuzIonI dI SICurezzA
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi diversi da quello
indicato nel presente manuale. Utilizzare il prodotto solo in luoghi
interni asciutti. Non rispettare le istruzioni e le precauzioni di
sicurezza riportate nel presente manuale potrebbe causare incidenti mortali,
lesioni e danni a persone e cose. Il costruttore/fornitore non risponde dei
danni risultanti da un utilizzo non conforme all'uso previsto.
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri
apparecchi se dovesse esserci un problema. Non esporre il prodotto ad
acqua o umidità.
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene
piccolo parti che potrebbero venir ingerite o inalate e provocare danni se non
utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non
possano provocare danni a persone e oggetti come far inciampare o causare
cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati
da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive,
o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino
a bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi
eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti
danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona
ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti
e modifiche del prodotto o a danni determinati dall'uso improprio del prodotto
stesso.
In conformità alla normativa WEEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il
presente prodotto deve essere consegnato ai punti di raccolta preposti
allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in
merito allo smaltimento corretto della presente apparecchiatura.
Con il marchio CE, Techly
norme e direttive europee richieste.
IMPEDENZA TOTALE (OHM)
8
16
4
4
5.3
5.3
8
220
1 x stereo
4 x stereo
4-16 Ohm
max. 50 m
2.5 mm²
200 W (max.) / 100 W (commutabile)
200x40x95 mm
Per ridurre il rischio di shock
elettrico, questo prodotto
dovrebbe essere aperto SOLO
da un tecnico autorizzato quando
garantisce che il prodotto è conforme alle
®
IT
