Techly IDATA HDMI-41MV User Manual

SWITCH E MULTIVIEW HDMI 4X1 SEAMLESS
MANUALE D'ISTRUZIONE
IntroduzIone
Questo switch HDMI 4x1 è un selettore Seamless con funzionalità Multiview
dotato di elevate prestazioni. Quattro sorgenti HDMI in ingresso possono
essere visualizzate su un unico schermo in cinque modalità di visualizzazione
multipla: consente di integrare i segnali video provenienti da 4 differenti
sorgenti video per la visualizzazione su un solo monitor. Per i quattro ingressi
collegati svolge inoltre funzione di switch con commutazione rapida tra le
sorgenti (seamless). Può essere controllato in diversi modi, attraverso tasti
sul pannello frontale, attraverso IR, attraverso controllo RS232, ecc..
CaratterIstIChe
• Accetta fino a 4 sorgenti HD ed è in grado di scalare e dimensionare
ogni immagine da inviare ad un unico display FullHD per visualizzazione
multipla
• Conforme HDMI 1.3a e HDCP 1.2
• Supporta risoluzione in alta definizione fino a 1080p
• Supporta funzionalità 4 in 1 Multiviewer e seamless switch (con la stessa
risoluzione supportata)
• Commutazione rapida tra le varie sorgenti HDMI (Seamless)
• Supporta funzione scaler up e scaler down
• Supporta controllo tramite tasti sul pannello, tramite IR e tramite RS232
• Supporta risoluzioni multiple in uscita
applICazIonI
• Video switch
• Sorveglianza per video camere multiple
• Telecamera auto con 4 inquadrature
• Convertitore formato video
• Pannello multimediale
Contenuto della ConfezIone
Prima di utilizzare l'apparecchio, verificate cortesemente che le seguenti parti
siano incluse nella confezione:
• Unità principale x 1
• Alimentatore 12V DC/2A x 1
• Manuale d'istruzione x 1
• Telecomando x1

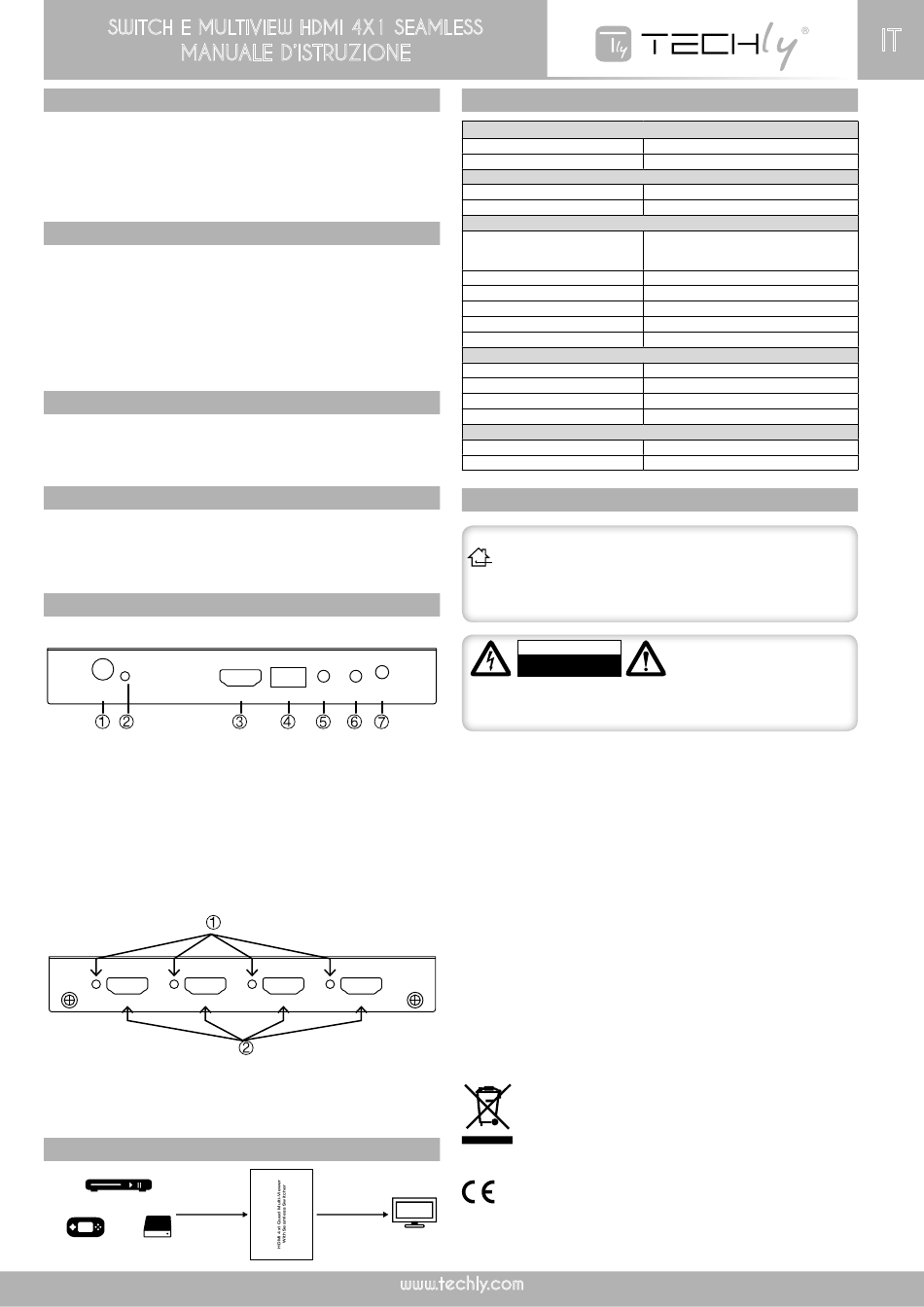

desCrIzIone appareCChIo

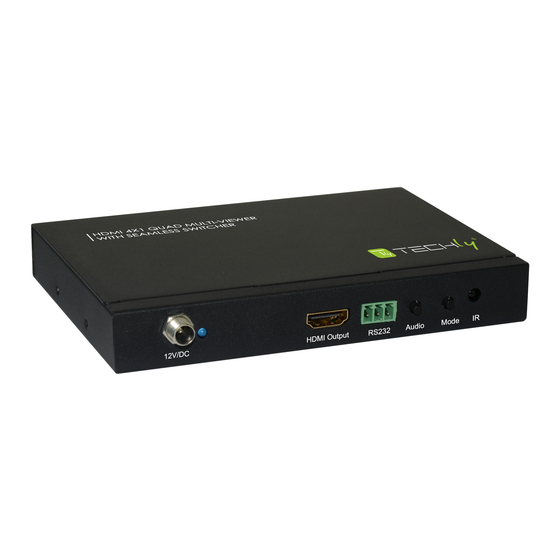

Pannello frontale
12V/DC, 2 A
12V/DC, 2 A
1: 12VDC: collegare lo spinotto dell'alimentatore 12V DC all'unità e collegare
la spina alla presa di corrente AC
2: L ED Alimentazione: questo LED blu si illumina quando il dispositivo è
collegato all'alimentazione
3: USCITA HDMI: dove collegare l'HDTV o il monitor tramite il cavo HDMI per
visualizzare la sorgente in ingresso
4: R S232: connettere la porta RS232 al PC o notebook tramite il cavo RS232
5: TASTO AUDIO: premere questo tasto per selezionare l'audio dalle sorgenti
in ingresso
6: TASTO MODE: premere questo tasto per selezionare la modalità di visua-
lizzazione multi-view
7: IR: finestra ricevitore controllo remoto
Pannello posteriore
HDMI Input1 HDMI Input2
HDMI Input1 HDMI Input2
1: LED IN 1,2,3,4: queste spie blu si illuminano quando il dispositivo è
collegato con la sorgente
2: INPUT: queste porte di ingresso HDMI rappresentano le porte dove
collegare le sorgenti HDMI come DVD, PS2, ricevitori televisivi, notebook...
che si desidera visualizzare in uscita
sChema dI Collegamento
INPUT
Blu-Ray DVD Player
HDMI x 4
Games Console HD PVR
HDMI Output IR
RS232 Audio Mode
HDMI Output RS232 Audio Mode IR
HDMI Input3 HDMI Input4
HDMI Input3 HDMI Input4
OUTPUT
HDMI
speCIfIChe
Ingresso / Uscita segnale
Single Link range massimo
Connettore ingresso/uscita HDMI Tipo A 19 pin
Frequenza operativa
Range di frequenza verticale
Larghezza di banda video
Risoluzioni
Risoluzioni in ingresso
Risoluzioni in uscita
Dimensioni
Peso
Materiale chassis
Colore
Informazioni ambientali
Temperatura d'esercizio
Umidità d'esercizio
Temperatura di stoccaggio
Umidità di stoccaggio
Requisiti di alimentazione
Alimentatore esterno
Consumo
preCauzIonI dI sICurezza e manutenzIone
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi diversi da quello
indicato nel presente manuale. Utilizzare il prodotto solo in luoghi
interni asciutti. Non rispettare le istruzioni e le precauzioni di sicurezza
riportate nel presente manuale potrebbe causare incidenti mortali, lesioni
e danni a persone e cose. Il costruttore / fornitore non risponde dei danni
risultanti da un utilizzo non conforme all'uso previsto.
Blu-Ray DVD Player
Blu-Ray DVD Player
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
Games Console HD PVR
Games Console HD PVR
è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri
apparecchi se dovesse esserci un problema. Non esporre il prodotto ad
acqua o umidità.
• Questo prodotto non è un giocattolo e non è pensato per i bambini,
contiene piccole parti che potrebbero venir ingerite o inalate e provocare
danni se non utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che
non possano provocare danni a persone e oggetti come far inciampare o
causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se
manipolati da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità
eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non
installare vicino a bocchette dell'aria condizionata o in luoghi che
presentano polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti
danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una
buona ventilazione, permettere una maggiore libertà di movimento ed
evitare danni.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a
cambiamenti e modifiche del prodotto o a danni determinati dall'uso
improprio del prodotto stesso.
In conformità alla normativa WEEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il
presente prodotto deve essere consegnato ai punti di raccolta
preposti allo smaltimento e riciclo delle apparecchiature elettriche ed
elettroniche. Contattate le autorità locali competenti per ottenere
informazioni in merito allo smaltimento corretto della presente
apparecchiatura.
Con il marchio CE, Techly
norme e direttive europee richieste.
HDTV
www.techly.com
1920x1080@60
50/60Hz
2.25Gbps
480i60Hz, 480p60Hz, 576i50Hz,
576i60Hz, 720p50/60Hz,
1080i50/60Hz, 1080p24/25/30/50/60Hz
720p, 1080p
148.5mm (L) x 103 mm (P) x 21.5mm (A)
342 g
Metallo
Nero
Da 0°C a +70°C
10% a 85% RH (senza condensa)
Da -10°C a 80°C
5% a 90% RH (senza condensa)
12V DC@2A
10W
OUTPUT
INPUT
OUTPUT
INPUT
HDMI
HDMI x 4
Per ridurre il rischio di shock
HDMI
HDMI x 4
elettrico, questo
dovrebbe essere aperto SOLO
da un tecnico autorizzato quando
® garantisce che il prodotto è conforme alle
IT
prodotto
HDTV
HDTV
