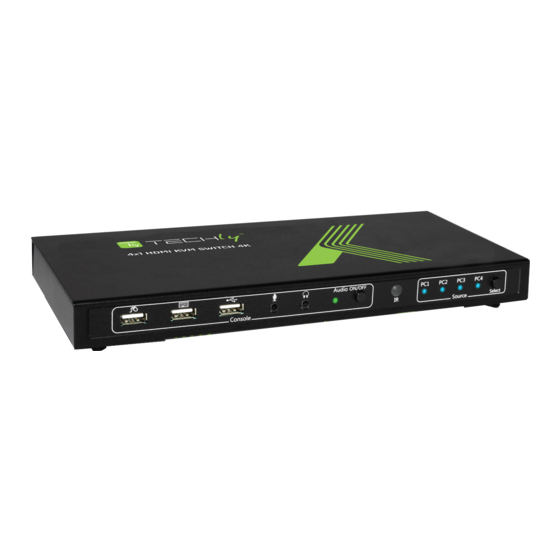

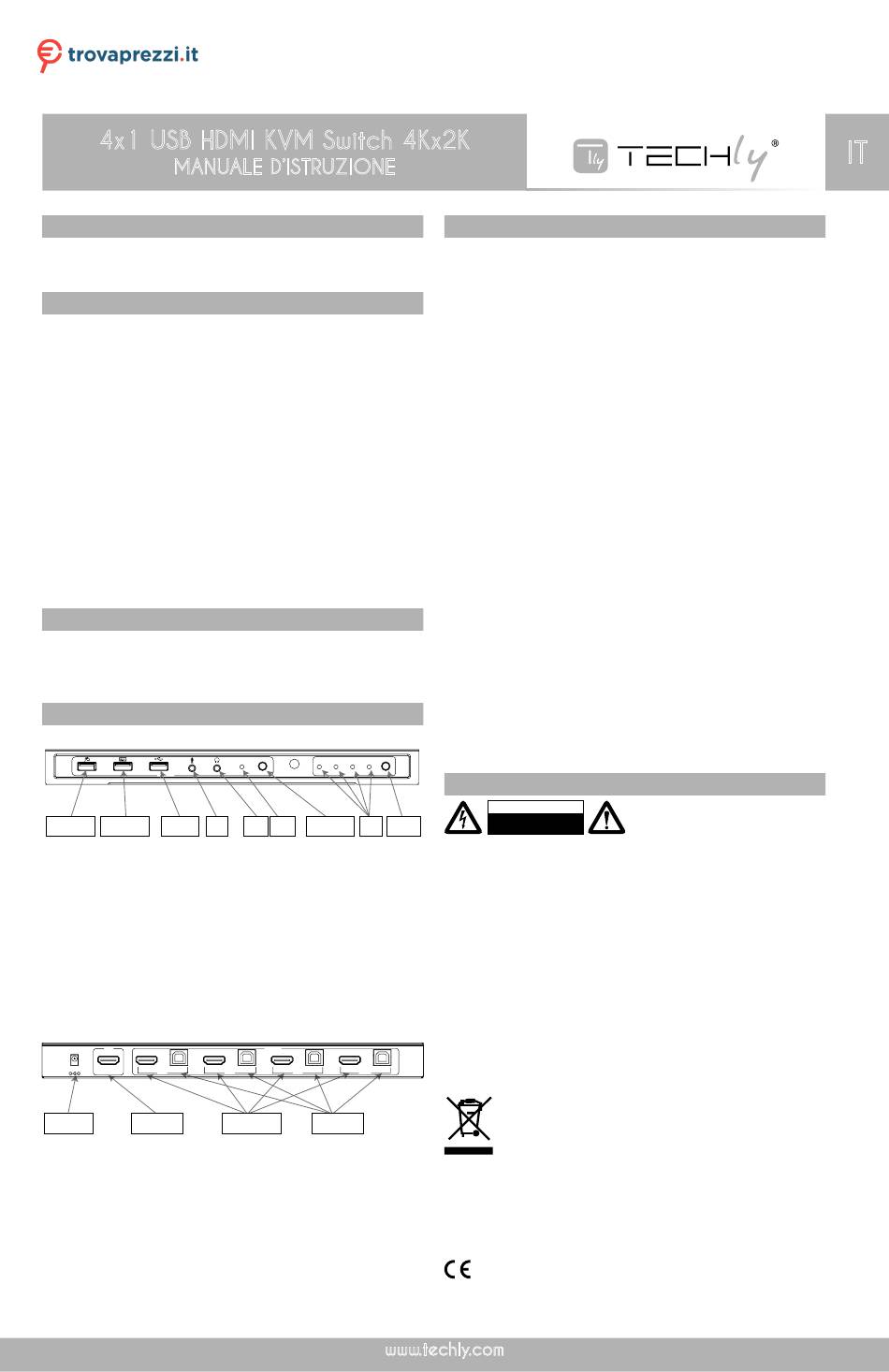

Techly IDATA KVM-HDMI4U User Manual

4x1 USB HDMI KVM Switch 4Kx2K
MANUALE D'ISTRUZIONE
IntroduzIone
Il KVM Switch HDMI 4x1 4K permette di condividere uno
schermo HDMI tra 4 sorgenti HDMI.
CaratterIstIChe
• Switch KVM con supporto video HDMI
• Permette di condividere un HDTV o un monitor, una tastier,
un mouse USB e un microfono tra 4 computer con USB e
HDMI
• Fornisce un'ulteriore porta condivisa USB-2.0 con verifica
e controllo sovratensione
• Switch tra le periferice attraverso controllo remoto IR o
tramite pulsante sul dispositivo
• Supporta risoluzione 4K@30Hz e risoluzione PC UXGA
1920×1200
• Supporta formati audio Dolby True HD e DTS HD Master
Audio
• Compatibile con HDMI v1.4 & HDCP
• Larghezza di banda video: fino 3Gb/s
• Alloggiamento in metallo per una migliore schermatura
• Switch KVM con supporto video HDMI
CompatIbIlItà
• Computer Windows, Mac, Linux
• Console di gioco, lettori DVD Blu-Ray e altri dispositivi
elettronici
ConfIgurazIone
Console
Porta mouse Porta tastiera
Porta USB MIC
USB USB
Porta mouse USB: collegare un mouse USB
Porta tastiera USB: collegare una tastiera USB
Porta USB: collegare altri dispositivi USB
MIC: connettere un microfono
Uscita audio: connettere alla cuffia
LED audio: Indicazione audio ON/OFF
Switch audio: switch per abilitare /disabilitare la funzione
MIC/uscita audio
LED porta: indica quale sorgente HDMI è stata selezionata
Selettore porta: permette di commutare tra le sorgenti HDMI
Sink
5 V/DC, 2 A HDMI HDMI USB HDMI
PC4
Jack
Uscita HDMI
alimentatore
Jack alimentazione: connettere all'alimentatore incluso
Uscita HDMI: connettere allo schermo HDMI
Ingresso HDMI: connettere alla sorgente HDMI
Porta USB: connettere alla porta USB del PC
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
HDMI4U o cerca il tuo prodotto tra le
Audio
ON/OFF
PC1 PC2 PC3 PC4
IR
Select
Source
Uscita LED LED Selettore
Switch audio
Audio Audio Porta
Source
USB HDMI USB HDMI USB
PC3 PC2 PC1
Ingresso HDMI Porta USB
www.techly.com
migliori offerte di Switch
InstallazIone hardware
1. Spegnere tutte le apparecchiature che si prevedere di
collegare allo switch KVM USB 4x1.
2. Collegare un monitor/schermo all'USCITA HDMI dello
switch tramite un cavo HDMI.
3. Collegare una tastiera USB e un mouse USB alle porta
tastiera e mouse USB dello switch.
4. Collegare il connettore HDMI del computer allo switch
sul connettore INGRESSO 1 usando un cavo HDMI.
5. Collegare una porta USB del computer al connettore
dello switch PC1 (USB tipo B) usando il cavo USB
incluso.
6. Ripetere i passaggi 4 e 5 per i computer aggiuntivi /
periferiche che si desidera connettere a questo switch.
7. Opzionale: connettere altre apparecchiature USB che
si desidera condividere tra i computer / dispositivi
collegati alla porta USB supplementare sullo switch.
8. Collegare l'alimentatore alla presa di alimentazione
presente sullo switch.
9. Alimentare il primo computer/ dispositivo e attendere
fino a quando è completamente avviato. Assicurarsi che
la tastiera e il mouse lavorino correttamente.
10. Appena il primo sistema è configurato correttamente,
premere il tasto di commutazione e alimentare il secondo
computer/dispositivo per verificare la configurazione.
11. L'installazione è ora completa e lo switch KVM USB 4x1
è pronto all'uso.
Nota: Almeno una periferica connessa deve essere un PC
con porta USB altrimenti il meccanismo di commutazione
non funziona.
preCauzIonI dI sICurezza
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
Porta
quando è necessario ripararlo. Scollegare il prodotto
dall'alimentazione e da altri apparecchi se dovesse esserci
un problema. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto.
Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in
relazione a cambiamenti e modifiche del prodotto o a danni
determinati dall'uso improprio del prodotto stesso.
In conformità
apparecchiature elettriche ed elettroniche non
devono essere smaltite con i rifiuti domestici. Il
presente prodotto deve essere consegnato ai punti
di raccolta preposti allo smaltimento e riciclo delle
apparecchiature elettriche ed elettroniche. Contattate le
autorità locali competenti per ottenere informazioni in merito
allo smaltimento corretto della presente apparecchiatura.
Con il marchio CE, Techly
conforme alle norme e direttive europee richieste.
Techly IDATA KVM-
Per ridurre il rischio di shock
elettrico, questo prodotto
dovrebbe essere aperto SOLO
da un tecnico autorizzato
alla normativa WEEE,
garantisce che il prodotto è
®
IT
le
