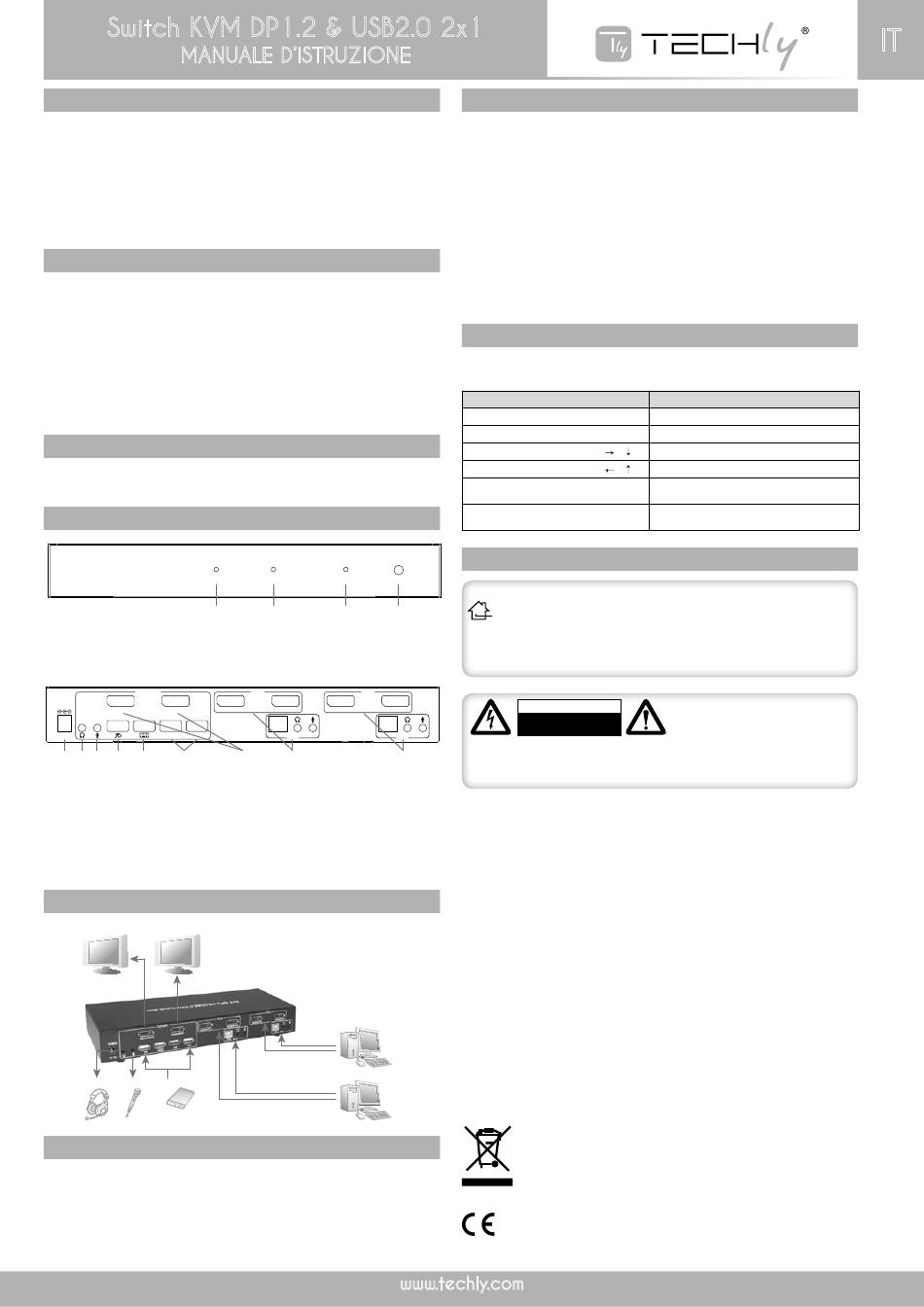

Techly 2x1 DP1.2&USB2.0 KVM Switch User Manual

Switch KVM DP1.2 & USB2.0 2x1
MANUALE D'ISTRUZIONE
IntroduzIone
Questo 2x1 DP&USB KVM Switch permette di condividere uno schermo, una
tastiera e un mouse USB con audio e microfono tra due computer USB e Dual
Head DP. È provvisto di due porte USB 2.0 extra con rilevamento e protezione
da picchi di corrente per connettere due periferiche aggiuntive. Supporta
risoluzione video fino a 3840*2160@30Hz con video link rate fino a 21.6Gbps e
formati audio Dolby True HD e DTS HD Master Audio. È caratterizzato inoltre da
un alloggiamento in metallo per una migliore schermatura contro le interferenze
elettromagnetiche e permette all'utente di commutare la periferica utilizzando il
tasto frontale di selezione o tramite tasto hotkey. É completamente compatibile
con un'ampia gamma di sistemi operativi Windows e Mac.
CaratterIstIChe
• Switch KVM DP&USB 2x1 conforme DP v1.2, permette di risparmiare i costi
per apparecchiature aggiuntive e di ridurre gli spazi occupati
• Permette di condividere tra 2 computer USB / DP gli stessi schermi, tastiera
e mouse USB con audio e microfono e periferiche USB*
• Integra un hub USB a 2 porte USB2.0 con rilevamento e protezione da
sovratensione
• Switch tra le periferiche attraverso pulsante sul dispositivo o tramite hotkey
• Supporta formati audio Dolby True e DTS HD Master Audio
• Alloggiamento in metallo per una migliore schermatura
Nota: Almeno una periferica connessa deve essere un PC con porta USB
altrimenti il meccanismo di commutazione non funziona.
requIsItI
• Computer con Windows, Mac, Linux
• Console di gioco, lettori DVD Blu-Ray e altri prodotti dell'elettronica di
consumo

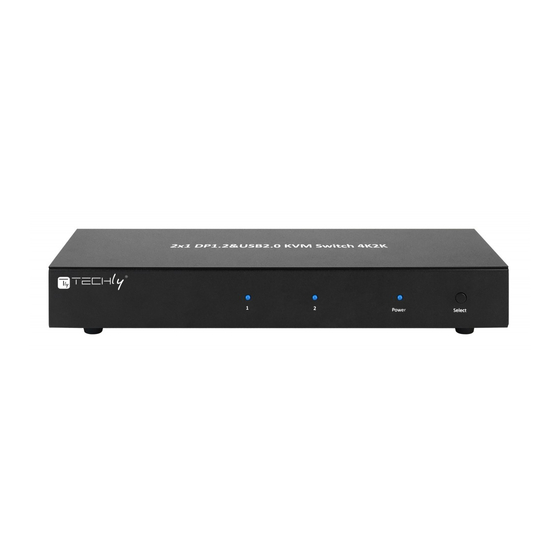

desCrIzIone aPPareCChIo
1
①
1) LED porta: indicata che la sorgente PC1 è selezionata
2) LED porta: indicata che la sorgente PC2 è selezionata
3) LED alimentazione: é illuminato quando l'unità è accesa
4) Tasto selezione computer: permette di commutare tra le sorgenti PC1&PC2
Console
Console
DisplayPort2
DisplayPort2 DisplayPort1
DisplayPort2 DisplayPort1 DisplayPort2
USB USB
DC 5V
USB USB
DC 5V
① ② ③ ④ ⑤ ⑥
① ② ③ ④ ⑤ ⑥
1) Jack alimentazione: connettere all'alimentatore incluso
2) Uscita audio: collegare le cuffie
3) Microfono: collegare il microfono
4) Porta USB mouse: collegare il mouse USB
5) Porta USB tastiera: collegare la tastiera USB
6) Porte USB: collegare i dispositivi USB che si desidera condividire
7) Uscita DisplayPort: collegare allo schermo DisplayPort
8) Connettori PC1: collegare ai dispositivi sorgente
9) Connettori PC2: collegare ai dispositivi sorgente
sChema dI Collegamento
Schermo Schermo
Cuffia Microfono Dispositivi USB
Contenuto della ConfezIone
Prima di utilizzare l'apparecchio, verificate cortesemente che le seguenti parti
siano incluse nella confezione:
• Unità principale x 1
• Manuale d'istruzione x 1
• Alimentatore 5V / 2A x 1
2 Power Select
② ③ ④
PC2 PC1
PC2 PC1
DisplayPort1 DisplayPort2 DisplayPort1
DisplayPort1 DisplayPort2 DisplayPort1
USB USB
PC2 PC1
USB USB
⑦ ⑧ PC2 ⑨ PC1
⑦ ⑧ ⑨
Desktop PC
Desktop PC
www.techly.com
sPeCIfIChe
• Supporta risoluzione DisplayPort fino a 3840*2160@30Hz, larghezza di banda
video fino a 21.6 Gb/s
• Alloggiamento: metallo
• Colore: nero
• Interfaccia/ Porte:
- Ingresso: 4x DisplayPort Femmina
- Ingresso: 2x 4-pin, tipo B, USB 2.0 Femmina
- Uscita: 2x DisplayPort Femmina (Dual Head)
1x 4-pin, USB 2.0, tipo A Femmina (tastiera)
1x 4-pin, USB 2.0, tipo A Femmina (mouse)
2x 4-pin, USB 2.0 tipo A Femmina
1x jack microfono
1x jack audio stereo (cuffie)
• Alimentazione:
- Ingresso: 100 – 240V, 50-60Hz
- Uscita: 5V DC, 2.0A
hotkey
Seguire i comandi di scelta rapida sotto elencati per la selezione delle funzioni
operative:
Comando
[Caps Lock]+[Caps Lock] +1
[Caps Lock]+[Caps Lock] +2
[Caps Lock]+[Caps Lock] + o
[Caps Lock]+[Caps Lock] + o
[Caps Lock]+[Caps Lock] +S
1 2
[Caps Lock]+[Caps Lock] +S+n
① ②
PreCauzIonI dI sICurezza e manutenzIone
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi diversi da quello
indicato nel presente manuale. Utilizzare solo in luoghi interni asciutti.
Non rispettare le istruzioni e le precauzioni di sicurezza riportate nel
presente manuale potrebbe causare incidenti mortali, lesioni e danni a
persone e cose. Il costruttore / fornitore non risponde dei danni risultanti
da un utilizzo non conforme all'uso previsto.
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri
apparecchi se dovesse esserci un problema. Non esporre il prodotto ad
acqua o umidità.
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene
piccole parti che potrebbero venir ingerite o inalate e provocare danni se non
utilizzato correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non
possano provocare danni a persone e oggetti come far inciampare o causare
cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati
da bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità
eccessive, o luoghi che potrebbero venire a contatto con l'acqua. Non
installare vicino a bocchette dell'aria condizionata o in luoghi che presentano
polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti
danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona
ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti
e modifiche del prodotto o a danni determinati dall'uso improprio del prodotto
stesso.
In conformità alla normativa WEEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il
presente prodotto deve essere consegnato ai punti di raccolta preposti
allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in
merito allo smaltimento corretto della presente apparecchiatura
Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme
®
e direttive europee richieste.
Funzione
Passa al PC1
Passa al PC2
Passa al PC successivo
1 2 Power
Passa al PC precedente
① ② ③
Modalità scansione automatica ogni 10
secondi
Power Select
Imposta tempo scansione automatica,
[Esc] passa alla modalità regolare
③ ④
Per ridurre il rischio di shock
elettrico, questo prodotto
dovrebbe essere aperto SOLO
da un tecnico autorizzato quando
IT
Select
④
