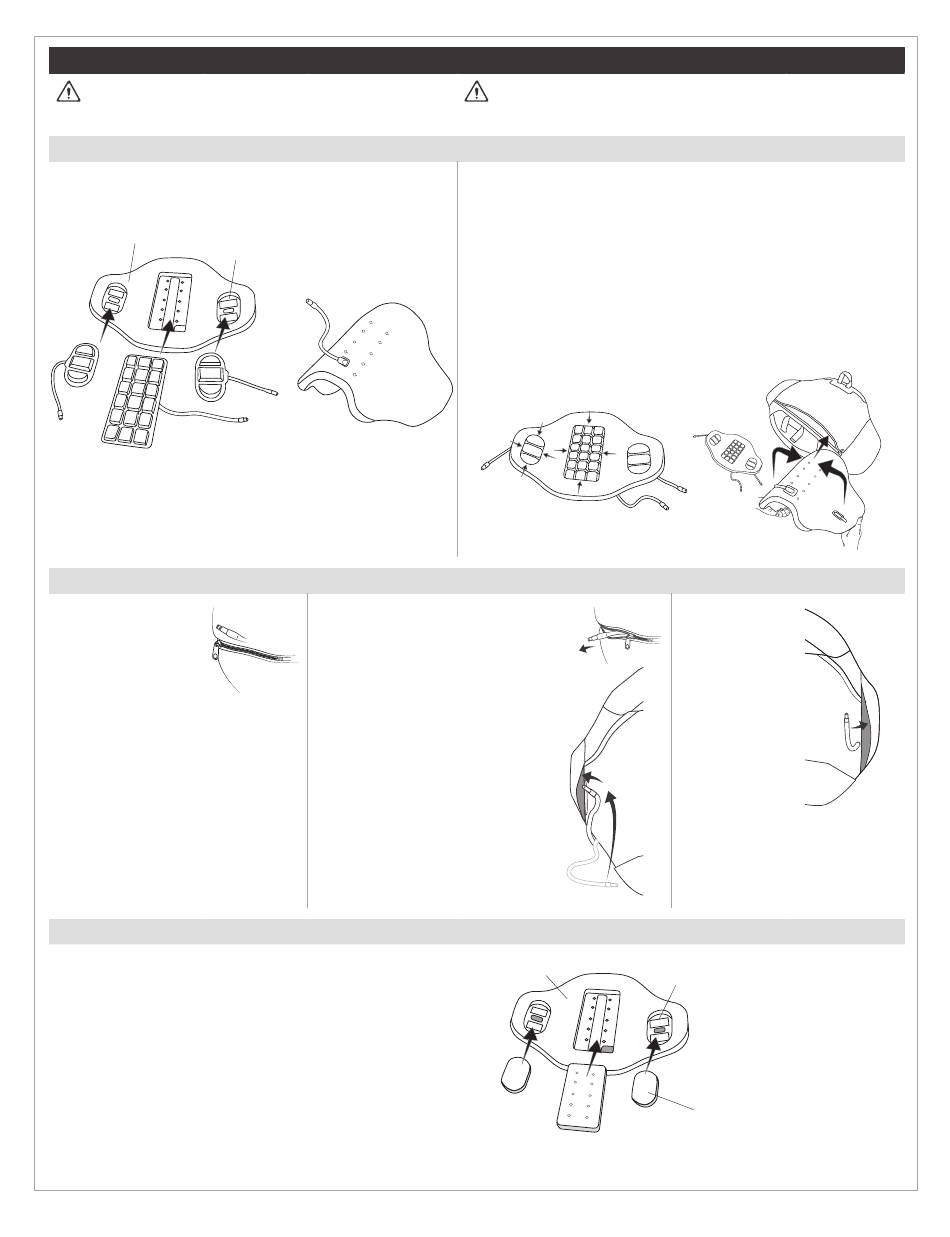

Montaż elementów pokrowca
Ostrzeżenie: Wkład powietrzny i wkład piankowy muszą być
używane oddzielnie.
Montaż podkładki piankowej z wkładami powietrznymi
1. Wsunąć wężyk z zaworem przez otwór w podkładce piankowej. Komory
powietrzne powinny być skierowane na zewnątrz.
Podkładka piankowa
Zagłębienie z mocowaniem
na rzep (x3)
Wkład powietrzny
z wężykiem z zaworem (x3)
Zakładanie pokrowca na stelaż oparcia — umiejscowienie zaworu wężowego
Wkład powietrzny —
opcja A:
Gdy po założeniu
pokrowca na stelaż
oparcia nie jest wymagana
regulacja wkładu
powietrznego:
a. Umieścić wężyk
z zaworem po
wewnętrznej
stronie zamka.
b. Zamknąć zamek
pokrowca.
c. Założyć pokrowiec
na stelaż oparcia.
d. Patrz „Zdejmowanie
i zakładanie pokrowca".
Montaż podkładki piankowej z wkładami piankowymi
1. Dopasować wkłady piankowe do zagłębień. Docisnąć, aby przymocować
wkłady do pasków z rzepem.
2. Rozpiąć zamek pokrowca i umieścić w nim podkładkę piankową
z przymocowanymi wkładami piankowymi.
Uwaga: Powierzchnia podkładki piankowej z przymocowanymi wkładami
piankowymi powinna być zwrócona ku przedniej stronie pokrowca.
Szeroka i wąska krawędź podkładki piankowej powinna być wyrównana
z szeroką i wąską krawędzią pokrowca.
3. Zamknąć zamek pokrowca.
4. Założyć pokrowiec na stelaż oparcia. Patrz „Zdejmowanie i zakładanie
pokrowca".
PL - Instrukcja obsługi oparcia ROHO AGILITY Max Contour
jego elementów, gdy w wózku inwalidzkim znajduje się korzystająca z niego osoba.
2. Każdy wkład powietrzny włożyć do zagłębienia podkładki piankowej,
tak aby jego krawędzie były schowane pod krawędziami podkładki. Docisnąć,
aby przymocować wkład powietrzny do paska z rzepem w zagłębieniu.
3. Rozpiąć zamek pokrowca. Podkładkę piankową z wkładami powietrznymi
umieścić w pokrowcu.
- Wkłady powietrzne powinny być zwrócone ku przedniej stronie pokrowca.
- Szeroka i wąska krawędź podkładki piankowej powinna być wyrównana
z szeroką i wąską krawędzią pokrowca.
4. Aby zakończyć zakładanie pokrowca na stelaż oparcia, należy postępować
zgodnie z instrukcjami poniżej: „Opcja A" lub „Opcja B" i „Boczne wkłady
powietrzne".
Wkład powietrzny — opcja B:
Gdy po zamocowaniu produktu AGILITY
do wózka inwalidzkiego wymagana jest
regulacja wkładu powietrznego:
a. Pozostawić zamek częściowo rozpięty.
b. Aby dostęp do wężyka z zaworem
używanego z wkładem powietrznym
był możliwy z ZEWNĘTRZNEJ strony
stelaża oparcia, należy poprowadzić
go WEWNĄTRZ stelaża oparcia w dół,
a następnie wokół dna stelaża.
c. Włożyć wężyk z zaworem do bocznej
kieszeni.
d. Założyć pokrowiec na stelaż oparcia.
Patrz „Zdejmowanie i zakładanie
pokrowca".
Podkładka piankowa
87
Ostrzeżenie: NIE NALEŻY zakładać ani zdejmować pokrowca AGILITY lub
Boczne wkłady
powietrzne:
Włożyć wężyki
z zaworem
do bocznych
kieszeni, tak jak
przedstawiono
na rysunku.
Zagłębienie z mocowaniem na rzep (x3)
Wkład piankowy (x3)
