Controles Preliminares - Key Automation TURBO 30 Instruction Manual

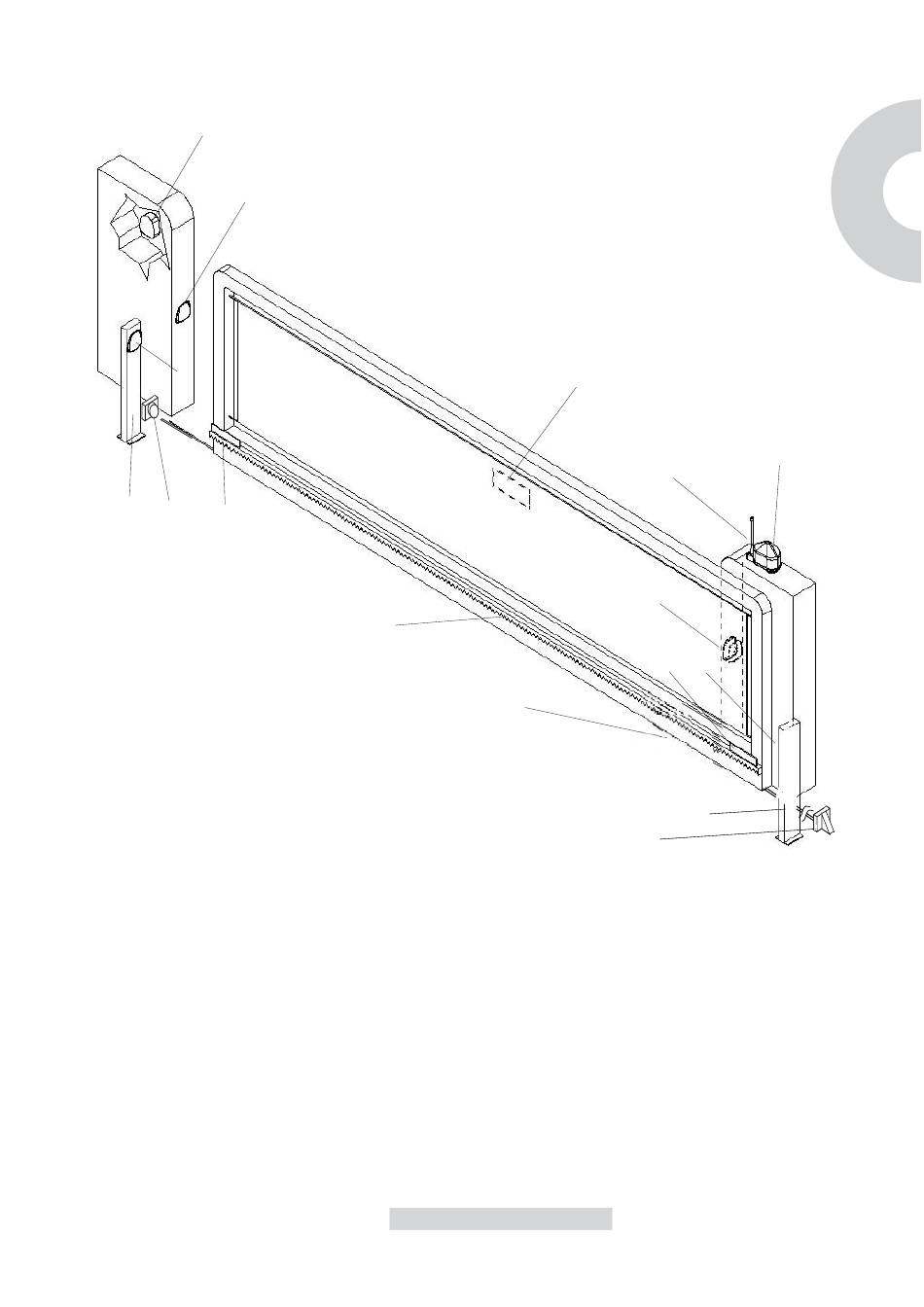

FIGURA DE CONJUNTO
4
5
5
6
10
8

CONTROLES PRELIMINARES

Antes de pasar a la instalación se aconseja efectuar los controles y las
operaciones siguientes:
La estructura de la reja debe ser sólida y adecuada.
1.
Durante la carrera, la reja no debe tener inclinaciones laterales excesivas.
2.
3. El sistema de ruedas/riel inferior y de rodillos/guía superior debe funcionar
sin fricciones excesivas.
4.
Para evitar el descarrilamiento de la reja hay que instalar los topes del
sistema corredero, tanto en la apertura como en el cierre y un segundo rodillo/guía
Superior en conformidad con la normativa vigente.
En las rejas ya existentes eliminar la posible cerradura manual.
5.
Llevar a la base de la reja los canales de aducción de los cables de
6.
alimentación (Ø25-50 mm) y de conexión exterior (fotocélula, luz parpadeante,
selector con llave, etc.).
7.
El sistema debe ser protegido contra un inteructor bipolar con un limite de 30mA
7
1
6 4
1) Motorreductor
2) Luz parpadeante
3) Antena
4) Selector con llave
5) Fotocélula
6) Columna
7) Cremallera
8) Fin de carrera
9) Letrero de aviso
10) Topes
9
3
5
8
5
6 6
10 10
E
2
