FISSAGGIO CREMAGLIERA

Sbloccare il motoriduttore nel modo indicato in fig.2 e portare il cancello in completa apertura.
Appoggiare un elemento di cremagliera al pignone, e fissare lo stesso con viti e distanziali al
cancello.
Spostare manualmente il cancello
distanziale.
Fissare l'elemento di cremagliera definitivamente.

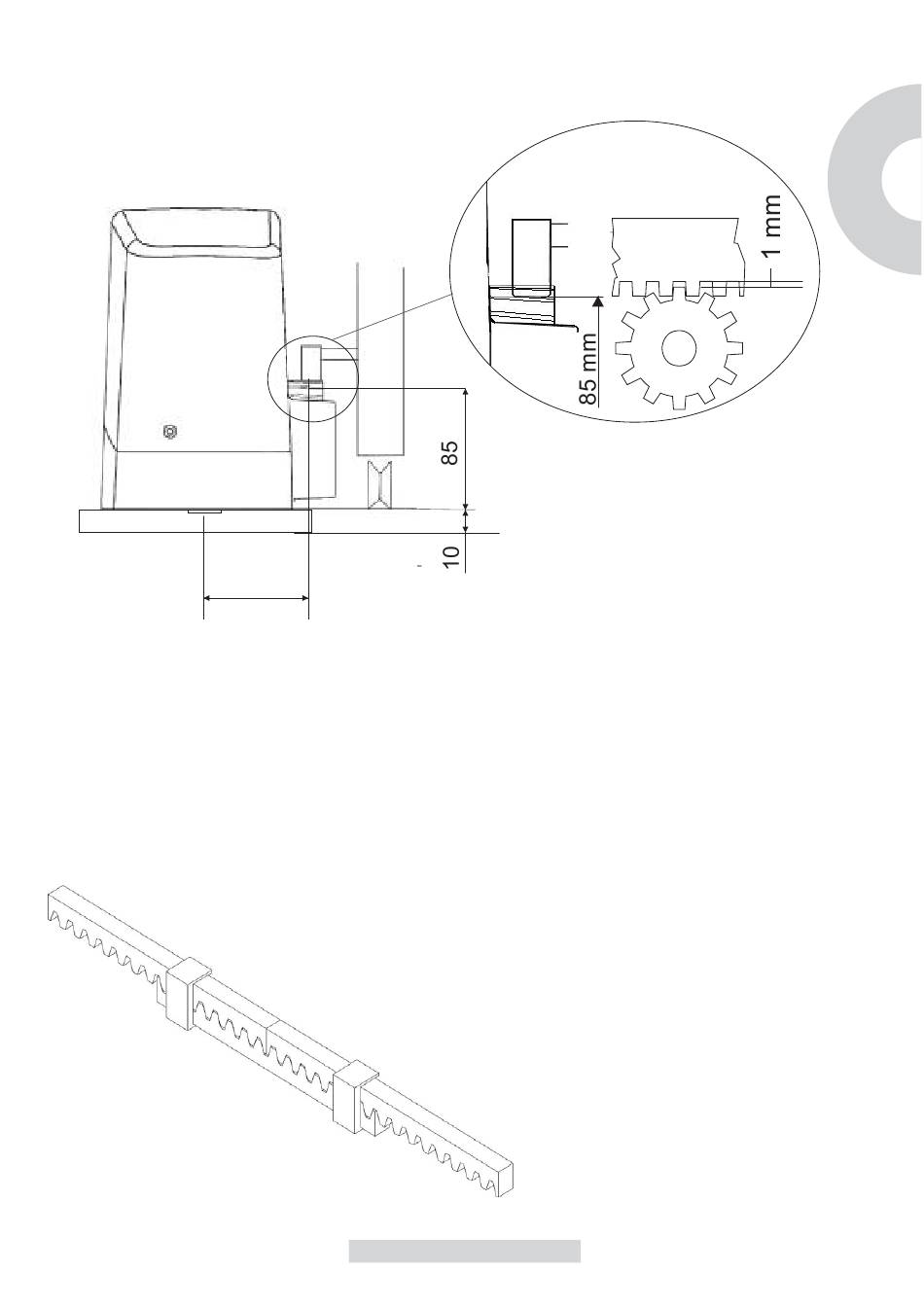

Fig.9
86mm
portando il pignone in corrispondenza dell'ultimo
fig.8
Per un corretto posizionamento degli altri
elementi e garantire la loro rettilineità, è
necessario utilizzare
cremagliera usandolo come appoggio e
riferimento (fig.9).
Bisogna garantire
cremagliera e pignone di 2 mm così da non
far gravare il
sul pignone del motoriduttore (come in fig.8).
8
un elemento
inoltre un'aria
peso del cancello
I
di
fra
