Fissaggio Finecorsa - Key Automation TURBO 30 Instruction Manual

Il cancello deve essere dotato di fermi di arresto in apertura e in chiusura che impediscano il
deragliamento del cancello stesso.
La posizione del fermo d'arresto deve garantire che le staffe di finecorsa non entrino in
collisione con il pignone.
nel caso in cui i finecorsa non fossero rilevati dalla centrale si consiglia di ruotare
entrambi i magneti di 180°sull'asse orizzontale della staffetta metallica portamagnete.

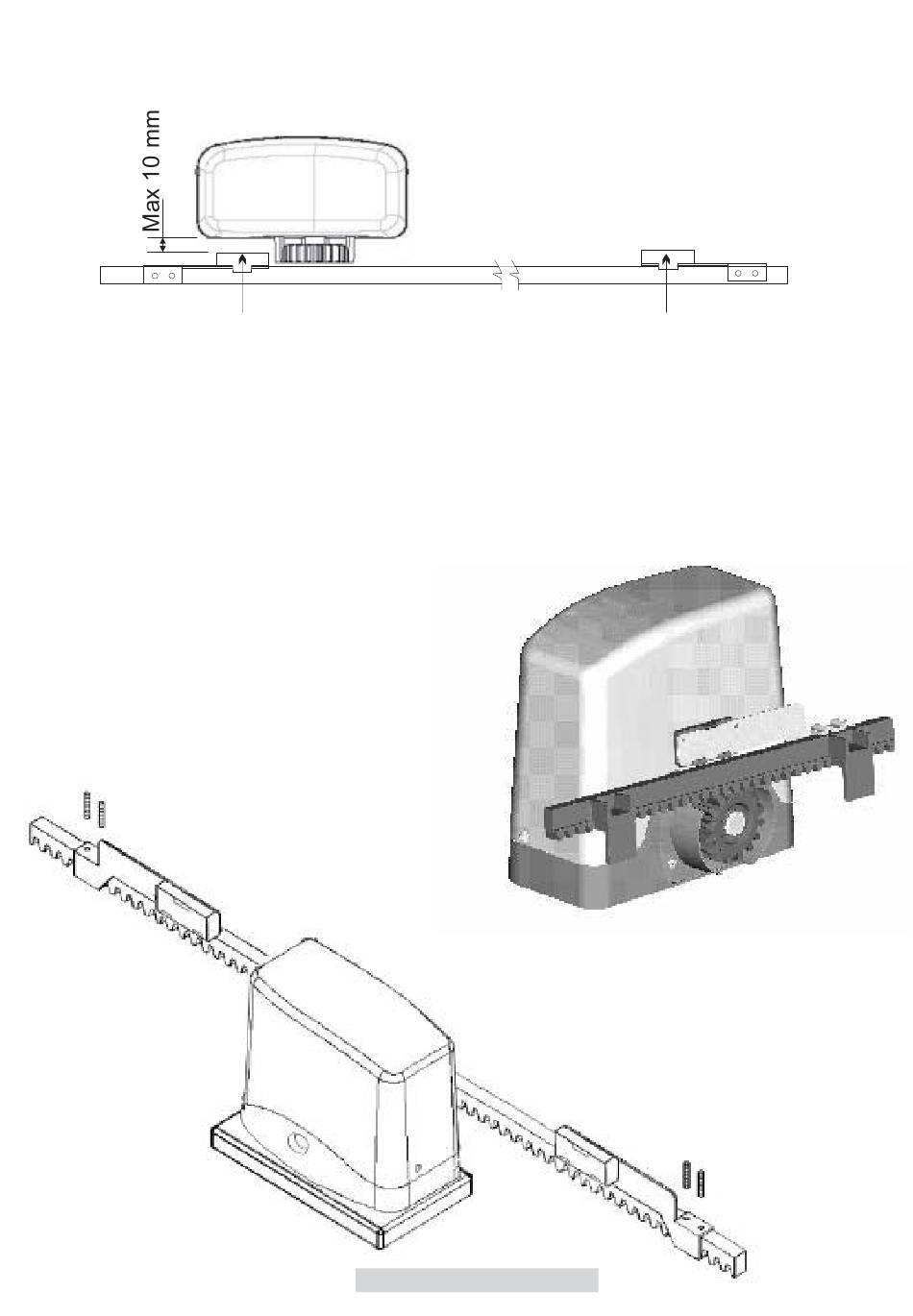

Posizionare le staffe di fine corsa in modo che il punto indicato ( S ) in fig.10 sia al centro del
pignone. La distanza da tenere tra magnete e motore
Deve essere tra i 5 e 10 mm.
Fissare la staffa del finecorsa mediante i grani (fig.11)
fig.11

FISSAGGIO FINECORSA

S
Fig.10
9
S
S
