Prima di passare all'installazione si consiglia di effettuare le seguenti verifiche ed
Operazioni:
1_La struttura del cancello deve essere solida ed appropriata.
2_Durante la corsa, il cancello non deve presentare eccessivi sbandamenti laterali.
3_Il sistema di ruote/rotaia inferiore e rulli/guida superiore deve funzionare senza
eccessivi attriti.
4_Per evitare il deragliamento del cancello devono essere installate le battute di arresto
dello scorrevole, sia in apertura che in chiusura, e un secondo rullo/guida superiore nel
pieno rispetto della normativa vigente.
5_Nei cancelli preesistenti eliminare l'eventuale serratura manuale.
6_Portare alla base del cancello le canaline di adduzione dei cavi di alimentazione (Ø25-
50mm) e di collegamento esterno (fotocellula, lampeggiante, sellettore a chiave,
Ecc.).
7_Il sistema deve essere protetto da un interruttore bipolare con soglia di intervento di 30mA.

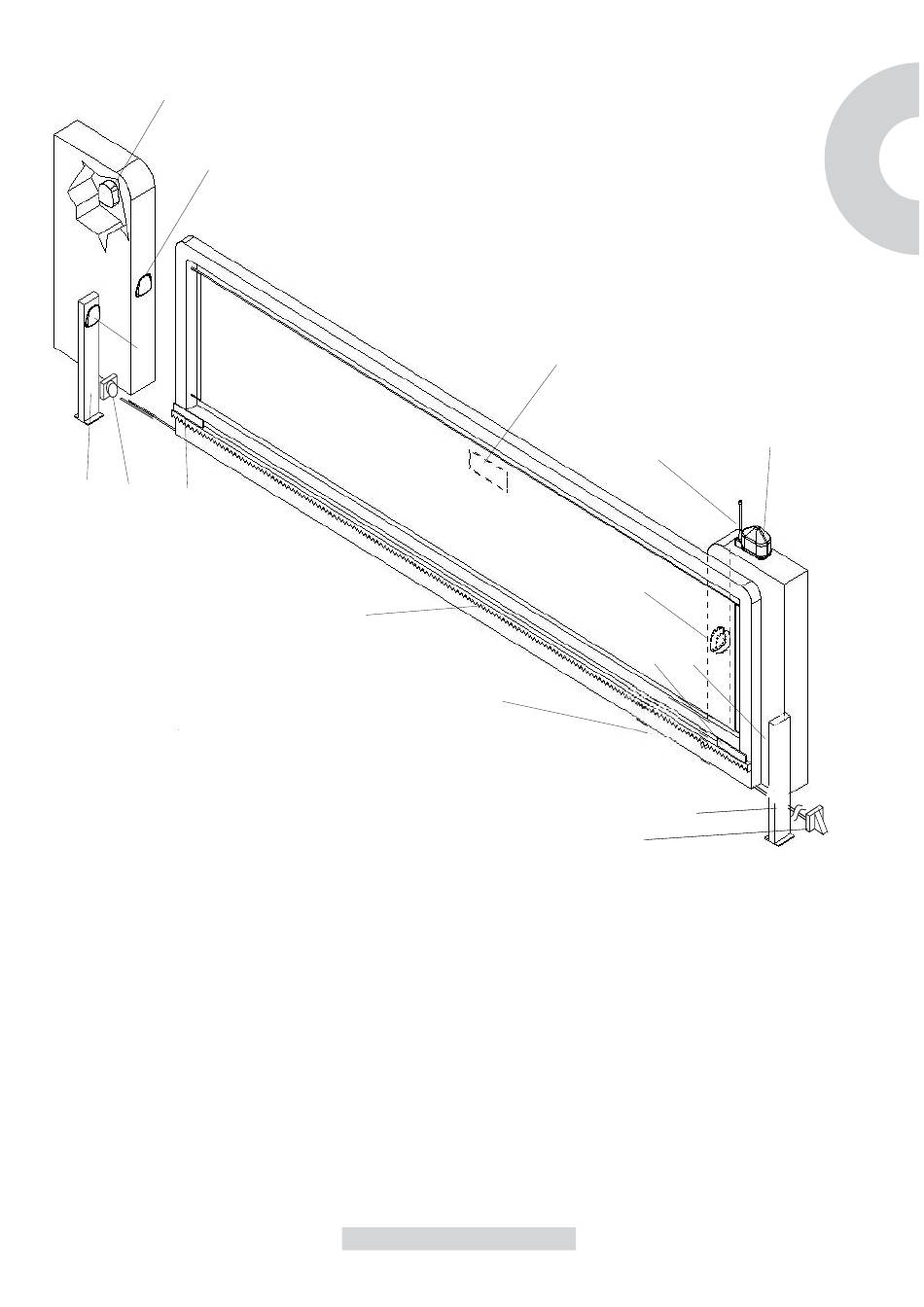

QUADRO D'INSIEME

5
7

VERIFICHE PRELIMINARI

1 Motoriduttore.
2 Lampeggiante.
3 Antenna.
4 Selettore a chiave.
5 Fotocellula.
6 Colonnina.
7 Cremagliera.
8 Finecorsa.
9 Cartello di avvertenza.
9
1
10 10
4
2
3
5
8
5
6 6
