6.3. Дисплей и электроника
Дисплей служит для индикации рабочих состояний (неполадок).
Электроника регулирует активацию, аварийное отключение и длительность циклов.

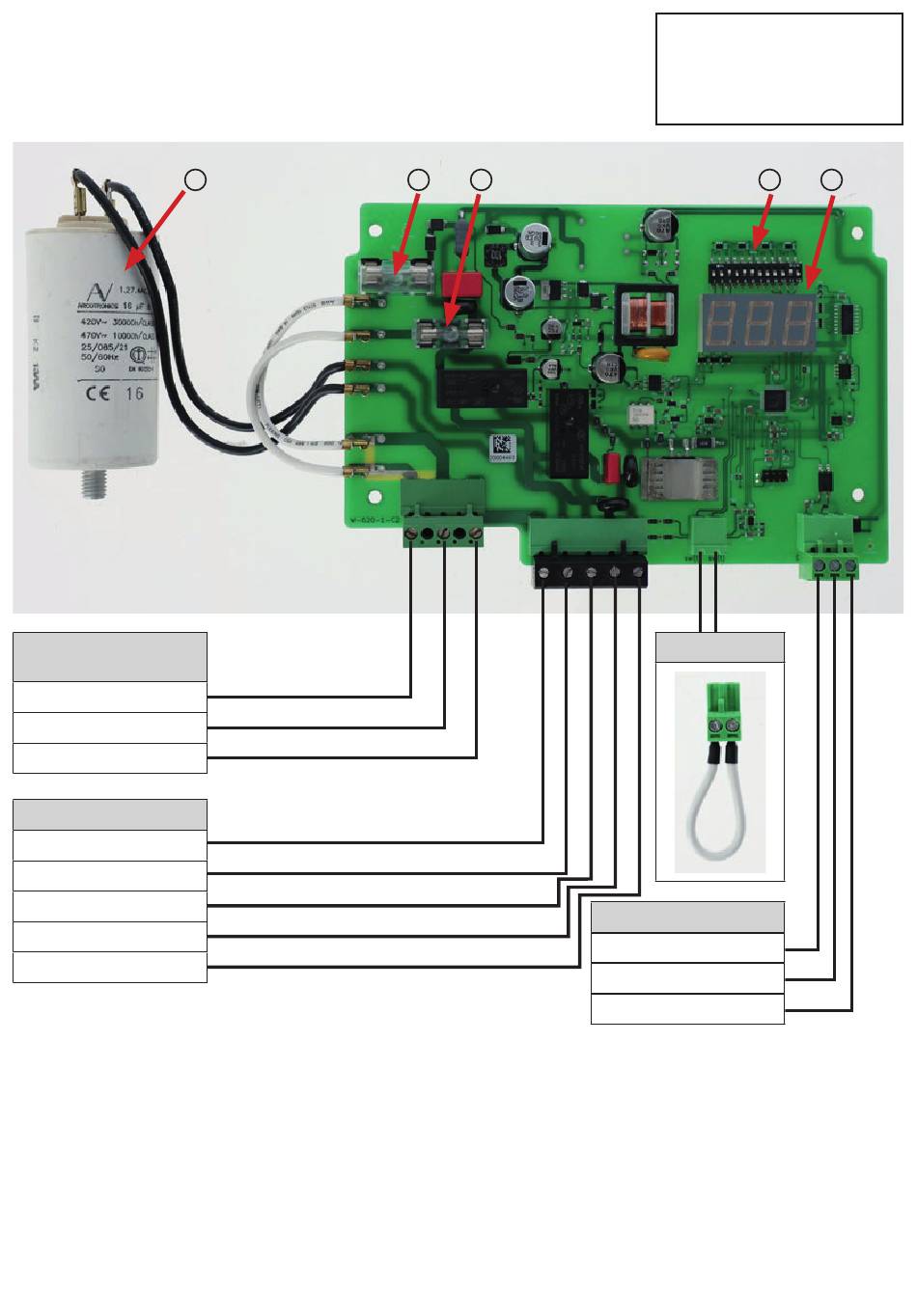

Рисунок 8. Схема подключения платы
с конденсатором MaxiSwing
Подключение к электри-
ческой сети
L (коричневый)
N (синий)
PE-GR (желто-зеленый)
Подключение мотора
Желто-зеленый
Черный
Серый
Коричневый
Синий
5 4 3
173
1 — DIP-переключатели
2 — дисплей
3 — предохранитель 6,3 A (L)
4 — предохранитель 6,3 A (N)
5 — конденсатор
1
Перемычка
Подключение датчика
Серый
Черный
Коричневый
2
