5.3.1 Asennuskorkeus

Säädä laitteen ripustuskorkeus eläinten keskimääräisen säkäkorkeuden (= Ø Withers height) mukaan. Harjatelan yläreunan tulisi olla n. 100 - 200
mm keskimääräistä säkäkorkeutta ylempänä. Selvitä ripustuskorkeus ennen kiinnitysreikien poraamista!
Jos karjan säkäkorkeuksissa on suuria eroja (yli 20 cm), laite tulisi ripustaa suurikokoisempien eläinten mittojen mukaan, jotta harja ei kuluisi liian
nopeasti.
1338

5.3.2 Asennusvaiheet

1. Selvitä asennuskorkeus (ks. kohta 5.3.1)
2. Kiinnitä ripustusvarsi asennuskorkeuteen.
3. Käyttömoottorin ja nivelosan asentamisen valmistelu:
1. Ota yläpuolinen akseli (kuva 4 – paikka 6) pois nivelosasta.
2. Ota valmiiksi esille työkalu yläpuolisen akselin paikalleen asentamista
varten.
4. Nosta käyttömoottori/nivelosa jo kiinnitettyyn ripustusvarteen jollakin
sopivalla nostimella.
5. Työnnä yläpuolinen akseli (kuva 4 – paikka 6) ripustusvarteen ja
nivelosaan laakeroinnin läpi ja lukitse se.
6. Kiinnitä akseli ruuvilla M14 (kuva 4 – paikka 10).
7. Lukitse akseli poiskiertymisen varalta ruuvilla (kuva 4 – paikka 18)
ja itselukittuvalla mutterilla (kuva 4 – paikka 19).
8. Varmista ruuvi löystymisen varalta M14 laatalla (kuva 4 – paikka 11),
ruuvilla (kuva 4 – paikka 11), aluslevyllä (kuva 4 – paikka 12)
ja itselukittuvalla mutterilla (kuva 4 – paikka 13). Kiinnitä moottorin
kaapeli ripustusvarteen vedonpoistajilla ja itseporautuvilla ruuveilla
(kuva 5).
Ø
Withers
heigh t
FLOOR

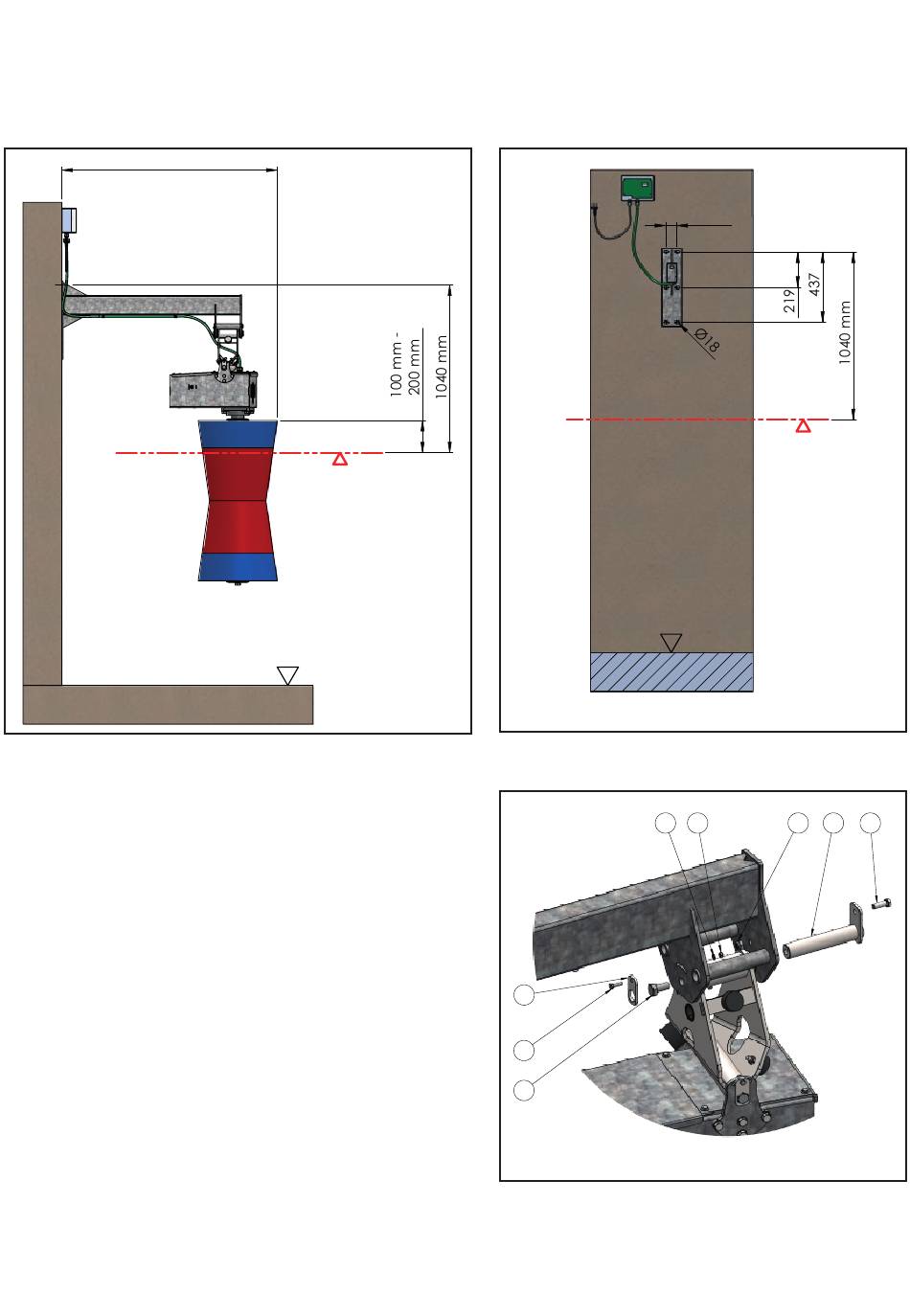

Kuva 2:
Asennuskorkeus
Kuva 3: Reikäkaavio
11
14
10
Kuva 4: Yläpuolisen akselin asentaminen nivelosaan
139
70
Ø
Withers
heigh t
FLOOR
12 13 19 6 18
