6.3 Display og elektronik

Displayet er beregnet til at vise driftstilstanden (fejl).
Elektronikken regulerer aktiveringen, sikkerhedsfrakoblingen og cyklussens længde.

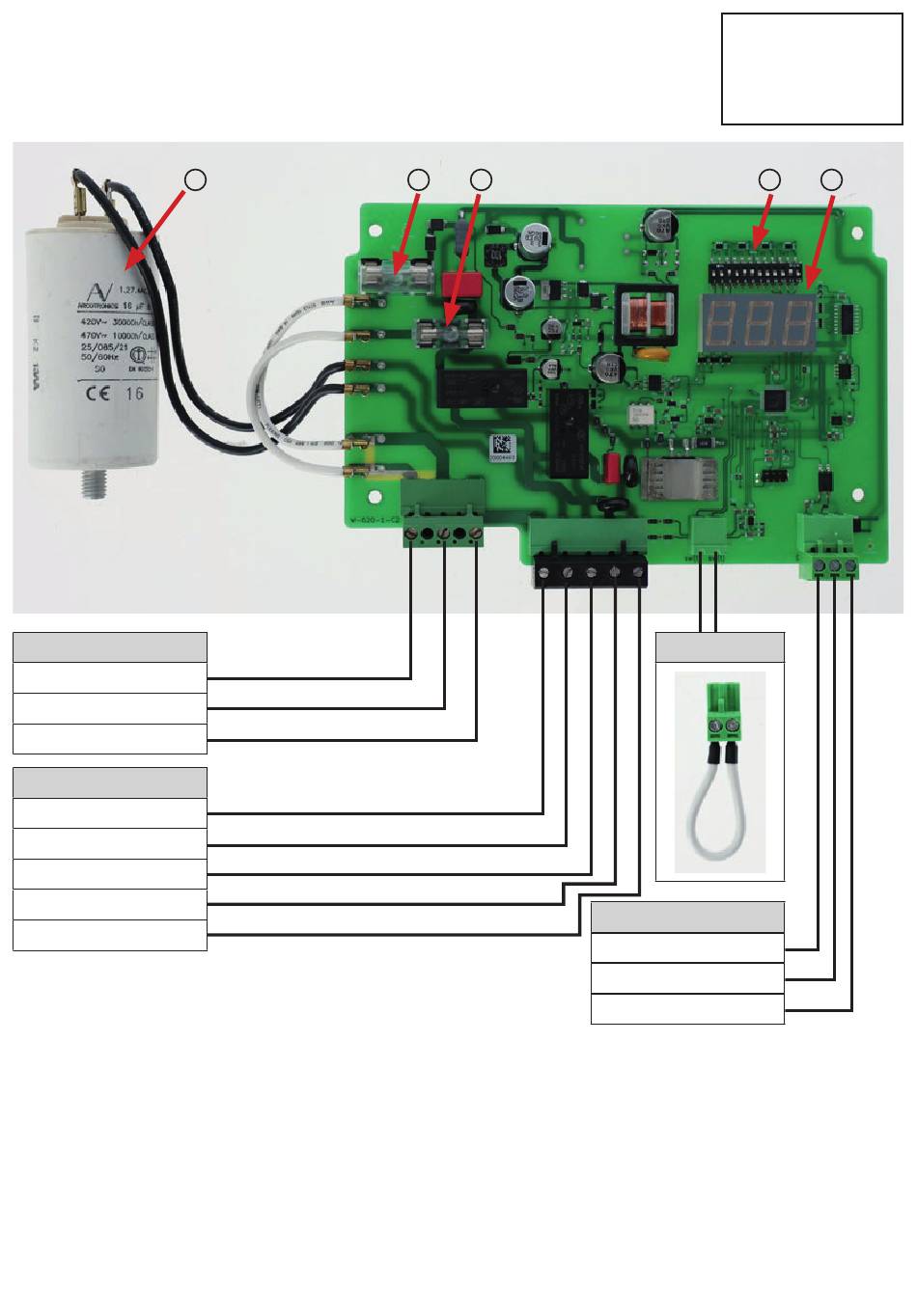

Illustration 8: Ledningsdiagram for printkortet med
kondensator - MaxiSwing
Strømtilslutning
L (brun)
N (blå)
PE-GR (gul/grøn)
Motortilslutning
Gul/grøn
Sort
Grå
Brun
Blå
5 4 3
125
1 – DIP-kobler-element
2 – Display
3 – Sikring 6,3 A - L
4 – Sikring 6,3 A - N
5 – Kondensator
1
Bro
Sensortilslutning
Grå
Sort
Brun
2
