6.3 Display och elektronik

Displayen visar driftförhållanden (störningar).
Elektroniken reglerar aktiveringen, säkerhetsavstängning och cykellängden.

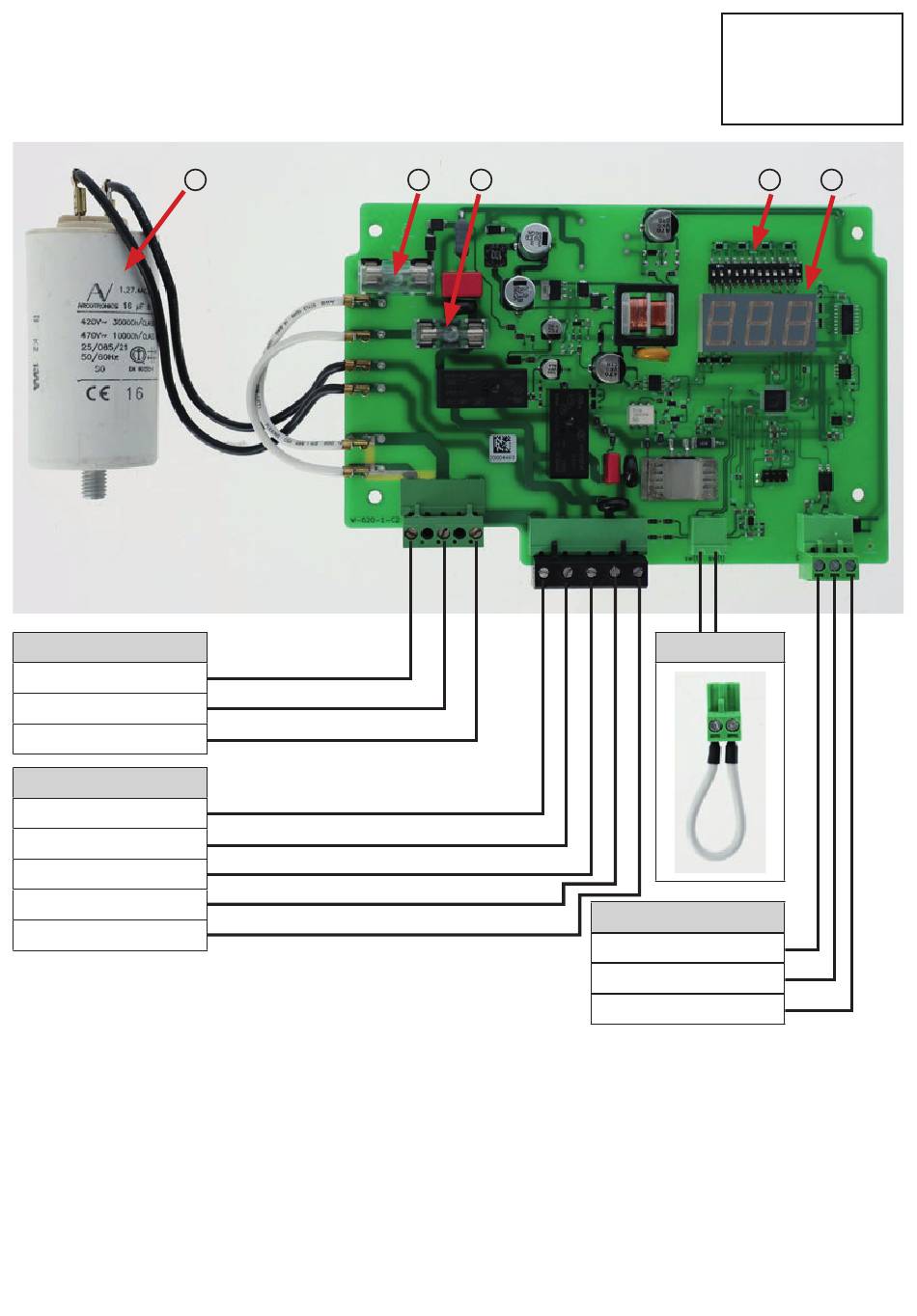

Bild 8: Kopplingsschema för kretskortet med
kondensator - MaxiSwing
Nätanslutning
L (brun)
N (blå)
PE-GR (gul/grön)
Motoranslutning
Gul/grön
Svart
Grå
Brun
Blå
5 4 3
109
1 – Dip-Switch-element
2 – display
3 – säkring 6,3A - L
4 – säkring 6,3A - N
5 – kondensator
1
Brygga
Sensoranslutning
Grå
Svart
Brun
2
