5.3.1 Monteringshøjde
Udstyrets ophængningshøjde skal tilpasses til dyrenes gennemsnitlige højde af rygkammen (= Ø Withers height). Selve børsterullens overkant bør
være ca. 100-200 mm over den gennemsnitlige højde af rygkammen. Der skal findes frem til ophængningshøjden før fastgørelseshullerne bores!
Hvis der inden for hjorden er store forskellig i rygkammens højde (mere ned 20 cm), bør ophængningshøjden rette sig efter de større dyr for at
undgå en slitage af børsterne.
1338

5.3.2 Monteringstrin

1. Find frem til monteringshøjden ( se punkt 5.3.1)
2. Monter hængearmen på den fundne højde.
3. Sådan forberedes drivenheden og ledstykket til montering:
1. Afmonter den øvre aksel (Ill. 4 - Pos. 6) fra ledstykket.
2. Læg værktøj til montering af den øvre aksel parat.
4. Løft drivenheden/ledstykket med egnet løftegrej til den monterede
hængearm.
5. Skub den øvre aksel (Ill. 4 - Pos. 6) gennem lejringen i hængearmen
og ledstykket, og monter den.
6. Fastgør akslen med fastgørelsesskruen M14 (Ill. 4 - Pos. 10).
7. Sikr akslen med en skrue (Ill. 4 - Pos. 18) og en selvlåsende møtrik
(Ill. 4 - Pos. 19) mod vridning.
8. Sikr fastgørelsesskruen M14 med en låseplade (Ill. 4 - Pos. 11),
skrue (Ill. 4 - Pos. 11), underlagsskive (Ill. 4 - Pos. 12) og selvlåsende
møtrik (Ill. 4 - Pos. 13) mod at løsne sig. Fastgør motorkablet på
hængearmen med spændebånd og selvskærende skruer (Ill. 5).
Ø
Withers
heigh t
FLOOR

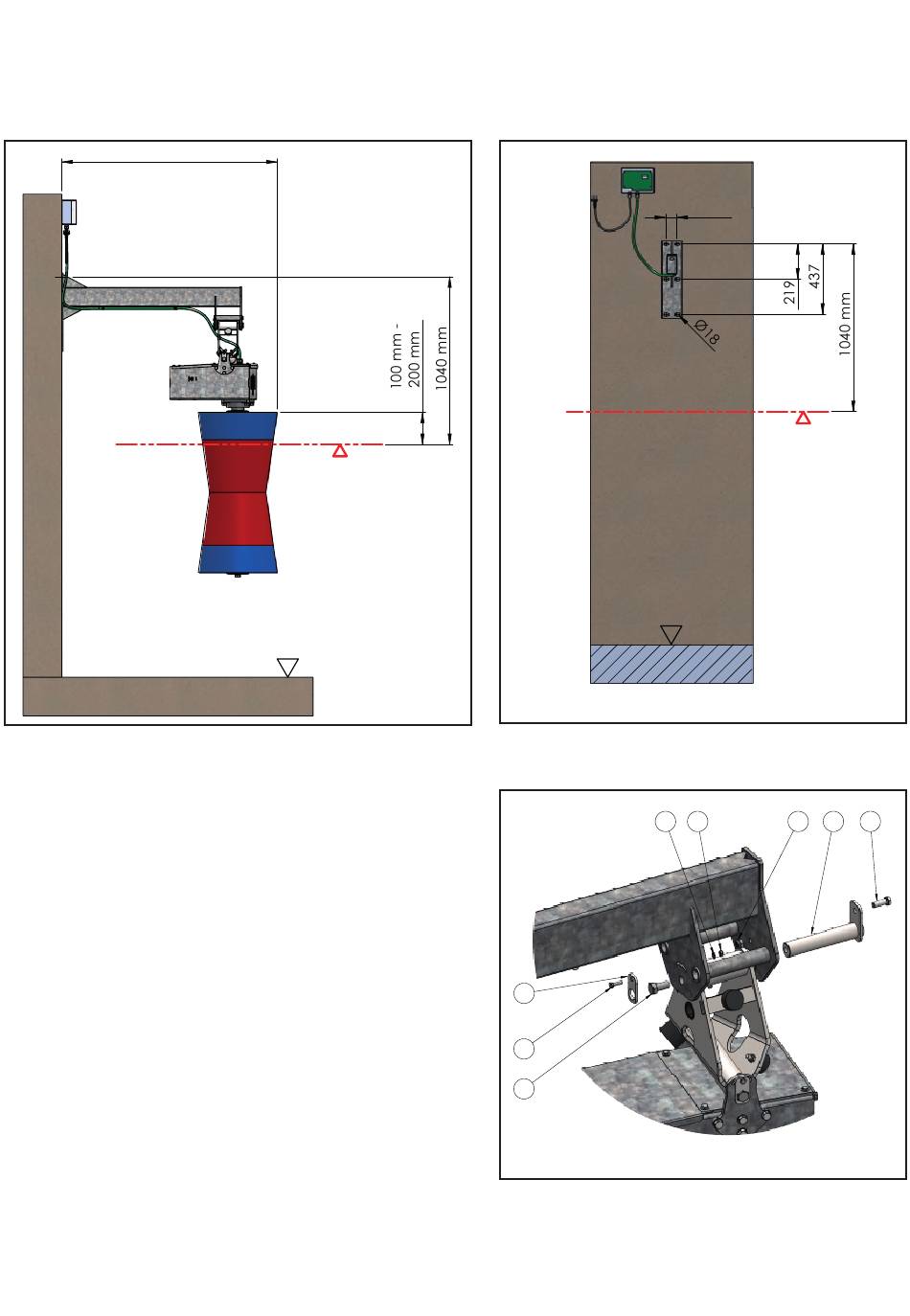

Illustration 2:
Monteringshøjde
Illustration 3: Monteringshuller
11
14
10
Illustration 4: Montering af øvre aksel ledstykke
123
70
Ø
Withers
heigh t
FLOOR
12 13 19 6 18
