6.3 Display und Elektronik

Das Display dient zur Anzeige des Betriebszustandes (Störungen).
Die Elektronik regelt die Aktivierung, die Sicherheitsabschaltung und die Zykluslänge.

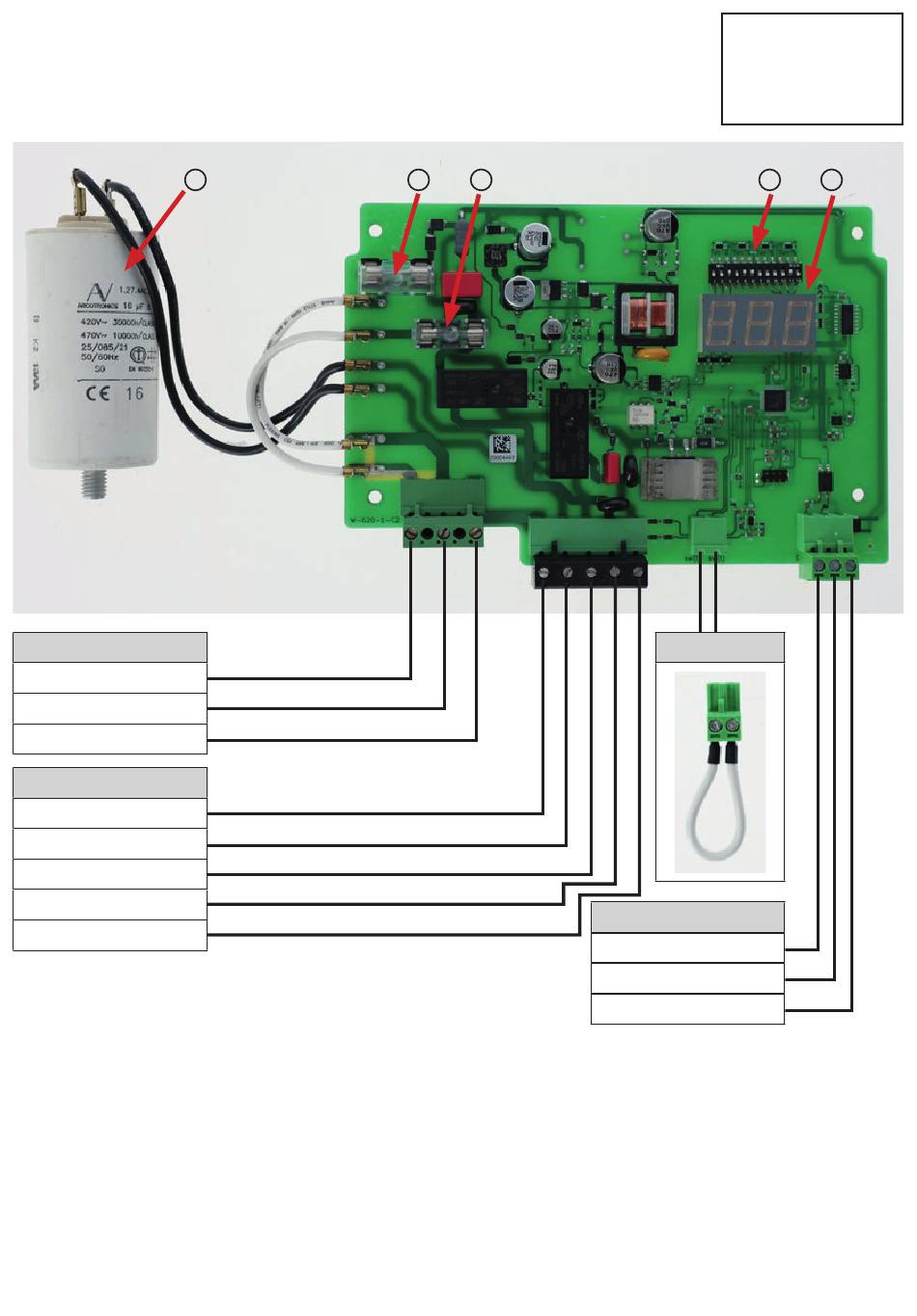

Abbildung 8: Anschlussschema der Platine
mit Kondensator - MaxiSwing
Netzanschluss
L (Braun)
N (Blau)
PE-GR (Gelb/Grün)
Motoranschluss
Gelb/Grün
Schwarz
Grau
Braun
Blau
5 4 3
11
1 – Dip-Switch Element
2 – Display
3 – Sicherung 6,3A - L
4 – Sicherung 6,3A - N
5 – Kondensator
1
Brücke
Sensoranschluss
Grau
Schwarz
Braun
2
