6.3 Pantalla y sistema electrónico
La pantalla sirve para visualizar el estado de funcionamiento (averías).
El sistema electrónico controla la activación, la desconexión de seguridad y la duración de los ciclos.

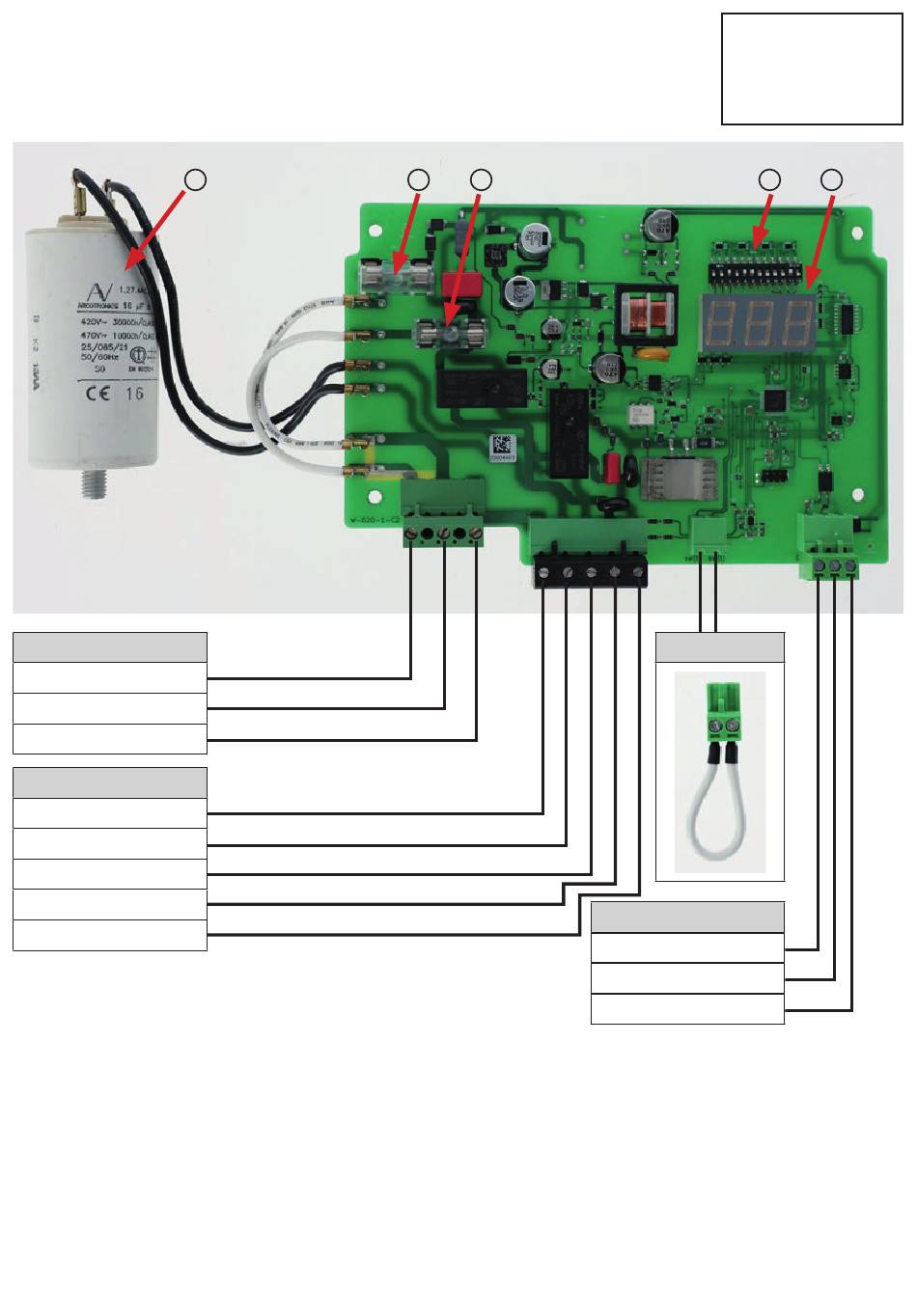

Figura 8: Esquema de conexiones del circuito impreso
con condensador (MaxiSwing)
Conexión a la red
L (marrón)
N (azul)
PE-GR (amarillo/verde)
Conexión del motor
Amarillo/verde
Negro
Gris
Marrón
Azul
5 4 3
93
1 – Interruptor DIP
2 – Pantalla
3 – Fusible de 6,3 A (L)
4 – Fusible de 6,3 A (N)
5 – Condensador
1
Puente
Conexión del sensor
Gris
Negro
Marrón
2
