6.3 Wyświetlacz i układ elektroniczny
Wyświetlacz służy do wyświetlania stanu pracy (usterek).
Układ elektroniczny reguluje uruchomienie, pracę wyłącznika bezpieczeństwa oraz długość cyklów.

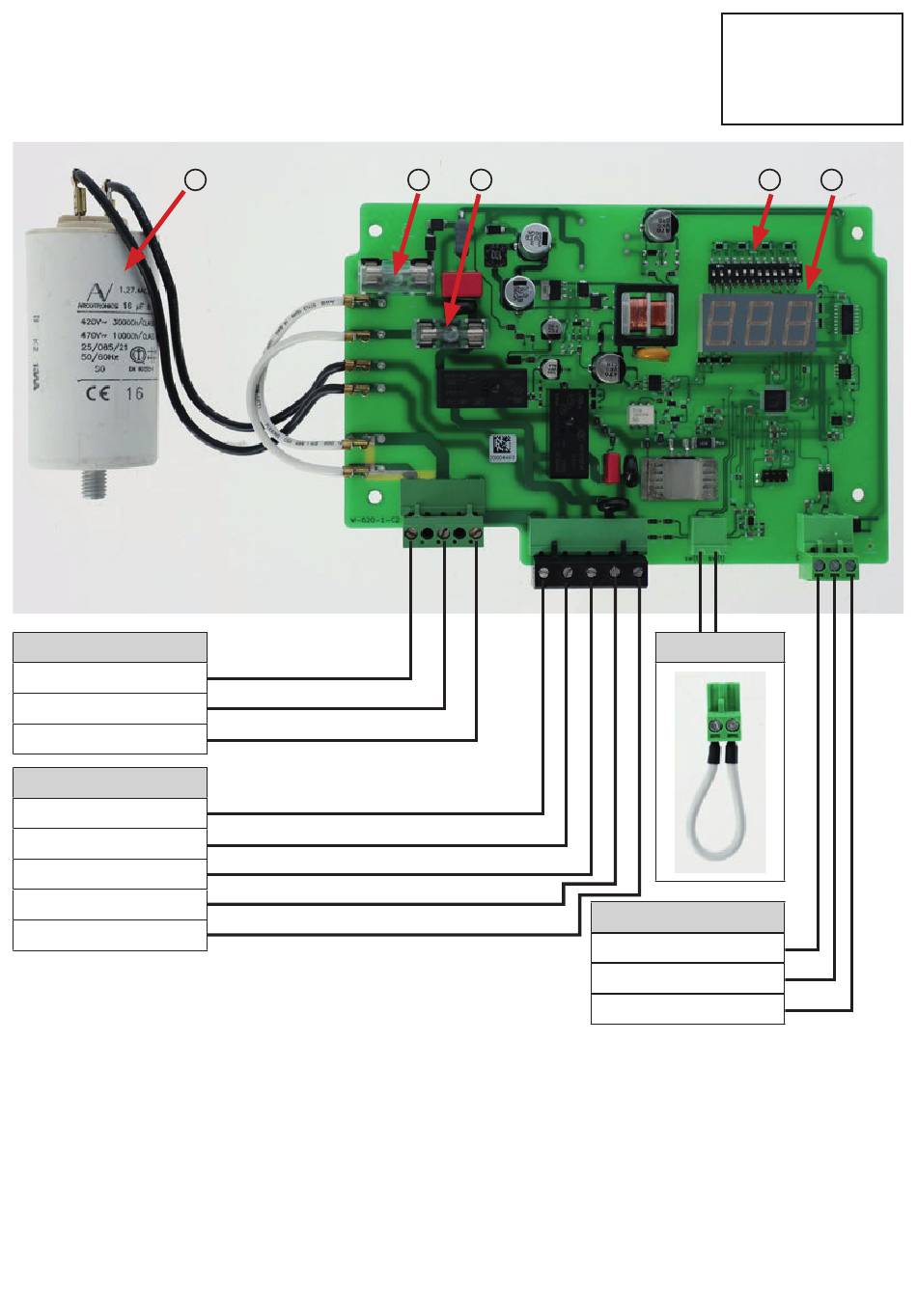

Rysunek 8: Schemat podłączenia płyty z kondensatorem
– MaxiSwing
Przyłącze sieciowe
L (brązowy)
N (niebieski)
PE (żółty/zielony)
Złącze silnika
Żółty/zielony
Czarny
Szary
Brązowy
Niebieski
5 4 3
157
1 – element Dip-Switch
2 – wyświetlacz
3 – bezpiecznik 6,3 A – L
4 – bezpiecznik 6,3 A – N
5 – kondensator
1
Mostek
Złącze czujnika
Szary
Czarny
Brązowy
2
