Kerbl SH30 User Manual

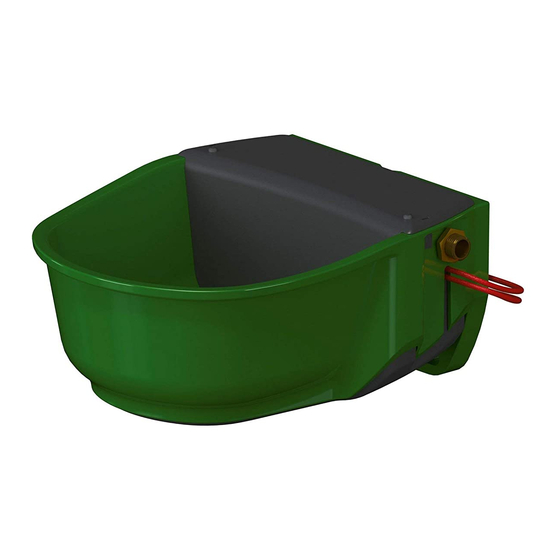

Heatable float drinking bowl
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 29

Quick Links

Download this manual
# 222062, # 222063, # 222064, # 222065
SH30
Heizbares Schwimmer-Tränkebecken
Abreuvoir à flotteur chauffant
Heatable Float Drinking Bowl
Abbeveratoio a galleggiante riscaldabile
Bedienungsanleitung
DE
Mode d'emploi
FR
User Guide
EN
Istruzione manuale
IT
Installations-och Bruksanvisning
SV
Asennus- ja käyttöohje
FI
Monterings- og betjeningsvejledning
DA
Monterings- og bruksanvisning
NO
1
