Summary of Contents for Cateye CC-HB100

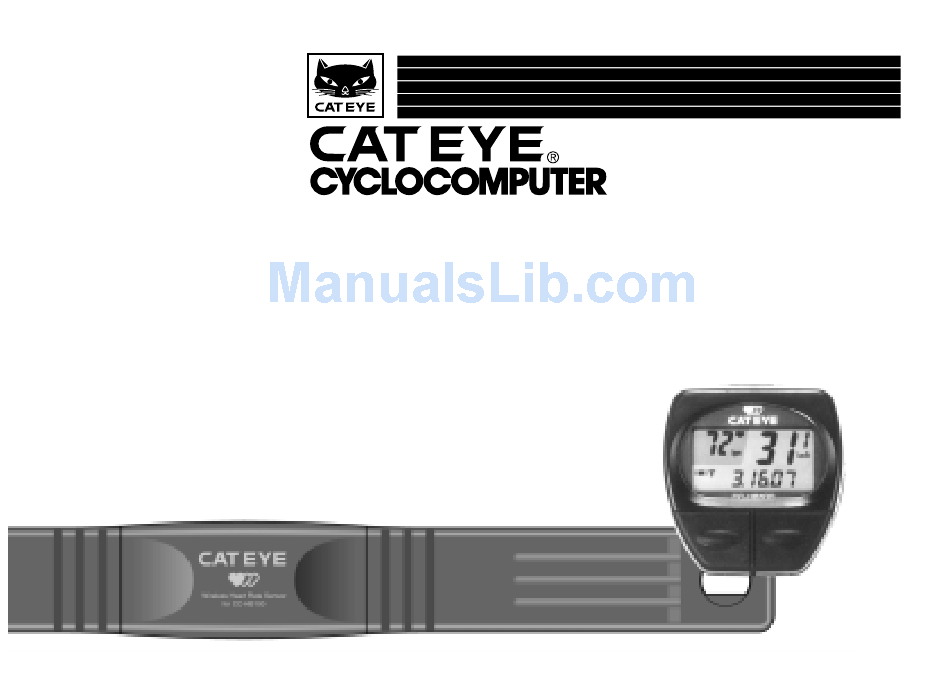

- Page 1 CC-HB1OO 心拍数計測機能付サイクロコンピュータ 取扱説明書...
- Page 2 はじめに このたびはCATEYE CC-HB100をお買上げいただき、 ありがと う ございます。 本 器は通常のサイ クロコ ンピュータの機能に加え、 チェス トベル ト心拍センサーで走 行中の心拍数をモニター しながら、 安全で科学的な ト レーニングを実践 していた だく ために作られたサイクロコンピュータです。 自転車での使用を主目的と し、 身 体に装着 した心拍センサーの信号送受信にダブルパルス方式を採用する こ とで、 衝撃や外部ノイズによる干渉を受けに く く 、 実使用においてス ト レスのない計測を 実現 しています。 また自転車から外 して心拍計と してもお使い頂け、 次のよ う な特...
-
Page 3: Table Of Contents
目次 各部の名称と部品 ------------------------------------------------------------------------------------- 4 正 し く ご使用いただく ために （必ずお読みく ださい） ---------------------------------------------- 5 ボタンの働き ------------------------------------------------------------------------------------------- 6 サイクロコンピュータの使い方 1. メイ ンユニッ トの準備 --------------------------------------------------------------------- 7 2. 自転車への取付け ------------------------------------------------------------------------ 8 3. オー トモー ド機能 --------------------------------------------------------------------------- 9 4. 節電機能 ------------------------------------------------------------------------------------ 9 心拍数計測機能の使い方 1. チェス トベル ト心拍センサーとは ------------------------------------------------------- 10 2. -
Page 4: 各部の名称と部品
各部の名称と部品 メインユニット ディ スプレー 1. 心拍ディスプレー 2. 速度ディスプレー 3. サブディ スプレー 4. 心拍信号マーク 5. 上限／下限アラームマーク 6. モー ドマーク 7. 速度単位 8. 速度信号マーク 9. オー トモー ドマーク バッテリーカバー 接点 モー ドボタン スター ト／ス トップボタン ACボタン SETボタン 付属品 ブラケッ ト コー ド M 速度センサー... -
Page 5: 正しくご使用いただくために（必ずお読みください
正しくご使用いただくために（必ずお読みください） 本器を安全に、 末永く お使いいただく ために次の点を守ってご使用く ださい。 注意： ・ ペースメーカーをご使用の方は絶対にご使用にならないでください。 ・ 飛行機内でのご使用はお避けください。 ・ 走行中はデータに気を取られないで、安全走行を心掛けましょう。 チェストベルト心拍センサー ・ 次のよ う な強い電磁波を発する ものの近く や場所では干渉を受け、 正 し く 計測できません。 1. テレビ、 ラジオ、 モーター等の近く や、 自動車、 鉄道車両内。 2. 踏切や線路沿い、 テレビの送信所、 レーダー基地等。 ・ メ イ ンユニッ トか ら半径1.5m以内に複数の トランス ミ ッ ターを近付けないでく ださ い。 また他のコー ドレス機器との併用も避 けて... -
Page 6: ボタンの働き
図1 ●左ボタン サブディスプレー 長押し 2秒 4秒 心拍ディスプレー 図2 T --------- 走行時間 D --------- 走行距離 A --------- 平均速度 O --------- 積算距離 M -------- 最高速度 CAL ---- 消費カロ リー ------------ 時計 HR ------ 心拍数 AP ------ 平均心拍数 ボタンの働き ●左ボタン（モードボタン） サブディ スプレーの表示データを図2の順序で切り替えます。 ＊ 約2秒押 し続ける と、 表示に変わり ます。 さ らに押 し続ける （4秒以上） と、 心拍ディ スプ レーの心拍数が平均心拍数APに変わり... -
Page 7: メインユニットの準備
サイクロコンピュータの使い方 1. メインユニットの準備 ○使用する前に次の準備が必要です。 -1. まずタイヤ周長を求めてください 自転車のタイヤ周長を実測 して求めます （図3） 。 タイヤ接地面にペンキ等で印を付けて転が し、 路面についた印の間隔を測って求めて く ださい。 簡易的にタイヤ周長ガイ ド （19ページ参 照） で自転車のタイヤサイズから周長mm(L)を知るこ と もできます。 図3 -2. 速度単位をセットします ACボタンを押すと画面は一旦全点灯 し、 （ 図4） のように"km/h"が点灯 します。 右ボタンを押 すと"km/h"と"mile/h"が切り替わり ます。 希望の速度単位を選び、 SETボタンを押 し設定 しま す。 -3. タイヤ周長をセットします 図4 あ... -
Page 8: 自転車への取付け
マグネッ ト センサーバン ドB ゴムパッ ド スポーク センサーバン ドA 図7 図8 前ホーク センサーバ ン ド セン サ ー 指示線 マグネッ トの 中心 速度センサー 図11 図10 コー ド コ ード 止 め テープ 図13 2. 自転車への取付 ・ マグネ ッ ト を前輪右側のスポーク を挟んで取付けます。 この ・... -
Page 9: オートモード機能
●メインユニットの装着 レバー メ イ ンユニッ トはブラケッ ト前方よ り、 スライ ド してはめ込みます。 カチッ と音がする まで確実に 差 し込みます。 接点は自動的に接続 します。 外す時はブラケッ トのレバーを押 しながら、 前方 に引き抜きます。 （ 図15） スライ ド ●テスト 前 メ イ ンユニッ トをブラケッ トに装着 します。 前輪を浮かせてタイヤを回 し、 マークが点滅す るか確認 します。 点滅 しない時は、 マグネッ トと速度センサーの位置をチェ ック し、 調整をやり 図15 直... -
Page 10: チェストベルト心拍センサーとは
チェス トベル ト心拍センサー メ イ ンユニッ ト 図18 装着ベル ト 図19 フッ ク 図20 電極部分 図21 心拍数計測機能の使い方 心拍数計測機能は胸部にチェス トベル ト心拍センサーを装着 したと きに計測でき ます。 ただ単に心拍数を計測するだけでなく 、 上限／下限心拍数を入力するこ と で、 ターゲッ トゾーンを設定 した ト レーニングを実践できます。 1. チェストベルト心拍センサーとは チェス トベル ト心拍センサーは病院で使われる心電計の理論を応用 し簡素化、 小 型化... -
Page 11: 上限／下限心拍数は次の手順で設定します
図22 トランス ミ ッター 上限 下限 図23 図24 上限をオーバー 下限よ りマイナス 注意 ：冬場皮膚が乾燥 している と きには、 直接肌に装着 した場合でも計測ミ スを起こす 事があり ます。 このよ うなときも電極部分を濡ら します。 3. トランスミ ッターが胸の中心 （アンダーバス ト部） になるよ う 、 ベル ト全体をずら し調節 し ます。 （ 図22） 4. メ イ ンユニッ トの節電機能が働いていないか確認 します。 も し節電機能が働いている と きは左右どち... - Page 12 積算距離 電池がな く なるまで積算 し続けます。 10000 km [mile]で桁が変わり ます。 リ セッ トできません。 0.0∼99999 km(mile) 最高速度 瞬間最高速度を表示します。 リセッ ト操作でゼロに戻り ます。 0.0(4.0)∼105.9 km/h [0.0(3.0)∼65.9 mile/h] 平均速度 計測開始から現時点までの平均速度を表示 します。 リ セッ ト操作でゼロに戻り ます。 27時間46 分39秒か999.99km [mile]をこえる と(.E)を表示 し、 計測できません。 0.0∼105.9 km/h [0.0∼65.9 mile/h] 走行距離...
-
Page 13: 心拍数管理によるトレーニング
心拍センサーを装着 したときに、 走行中の心拍数を リアルタイムで表示 します。 0(30)∼199 bpm 200 bpmを越えた場合は100の位が表示されません。 心拍センサーを装着 したと きに、 計測開始から現時点までの平均心拍数を表示 します。 リセッ ト操作でゼロに戻り ます。 0∼199 bpm 心拍数（拍／分） ターゲットゾーン ターゲットゾーン 年令 心拍数 平均心拍数 心拍数管理によるトレーニング 人の心拍数は一般に運動によ り高く なり ます。 同一人についていうな 図25 らば、 運動レベルと心拍数はほぼ比例関係にあ り、 心拍数は運動レベ ルの大変よい指標です。 したがって心拍数を設定 してその心拍数を 維持するよ うに運動する ト レーニング方法は科学的な ト レーニング方 法であり... -
Page 14: トラブルと処理
2. 選手のためのトレーニング 出来るだけ実際のあなたの安静心拍数、 最大心拍数を求めて所要の運動レベルに応じた目 標心拍数の範囲 （ターゲッ トゾーン） を決め、 ト レーニングを行ないます。 A 長期持久力向上のためのトレーニング 数日間にわたってのレース等、 持久力向上 トレーニング 運動レベル 60∼70％ B 2 時間程度の持久力の向上のためのトレーニング 運動レベル 70％∼80％ 有酸素運動 C 40 秒程度持続出来るフルパワー向上のトレーニング 運動レベル 85％以上 D 数秒間持続できる瞬発力の向上のためのトレーニング 運動レベル 95％以上 目標心拍数−安静心拍数 ･運動レベル （％） = 最大心拍数−安静心拍数 ･目標心拍数= （最大心拍数−安静心拍数） x ･安静心拍数の求め方 例えば朝目覚めたと きの心拍数のよ う に、 安静状態にある と きのあなたの心拍数を求めます。 ･最大心拍数の求め方... - Page 15 速度表示がでないと き、 まずメ インユニッ ト裏面の2つの接点を金属片で数回ショ ー トさせま す。 速度表示がでた場合は、 メ インユニッ トは正常で他に原因があり ます。 心拍数の計測値がおか しいと きは、 周り に計測を妨害する ものがないかまず確認 して く ださ い。 トラブル／チェ ッ ク項目／対策 表示の動きが鈍く なる。 低温 （0℃以下） になっていませんか ？ 温度が上がれば元に戻り ます。 データに影響はあり ません。 全く 表示がでない。 電池が消耗 していませんか ？ 新...
-
Page 16: メインユニット
バッテリ ーカバー CR2032 上ブタ 図26 パッキング CR2032 図27 トランスミ ッター下ボディ 心拍センサーの装着がゆるすぎませんか ？ ベル トの電極部分が身体に密着するよ うに装着 します。 皮膚が乾燥 していませんか ？ （特に冬場） 心拍センサー電極ベル トの電極部分を少 し濡ら します。 心拍センサーの電池が消耗 していませんか ？ 新 しい電池と交換 します。 電極ベル トが長期間の使用で劣化損傷 していませんか ？ 新 しい電極ベル トと交換 します。 心拍数表示が0になったり計測されたりする。 心拍センサーの装着位置は正 しいですか ？ 装着の手順に従い、... -
Page 17: 電極ベルトの交換
電極ベル ト 上ブタ パッキング 図28 トランスミ ッター下ボディ #169-9820 #169-9835 #169-6567 #169-9810 #169-9800 #169-9840 1. トランスミ ッター裏面のネジ8本を外し、 上ブタを開けます。 （ 図27） 2. 新 しい電池 （CR2032)を＋側が見えるよ う に入れ、 上ブタにパッキングをはめてから下ボ ディ に被せ、 ネジで しっかり締め付けます。 注意 ： パッキングが正 しく はまっていないと防水能力が極端に低下 します。 電極ベルトの交換 長期間の使用で電極ベル トは劣化 します。 計測ミ スを起こすと きは次の手順で電極ベル トを 交換してく... -
Page 18: 製品仕様
製品仕様 表示機能 マーク 範囲 走行速度 0.0(4.0)∼105.9 km/h （27インチの時） [0.0(3.0)∼65.9 mile/h] 積算距離 0.0∼99999 km [mile] 最高速度 0.0(4.0)∼105.9 km/h （27インチの時） [0.0(3.0)∼65.9 mile/h] 平均速度 0.0∼105.9 km/h [65.9 mile/h] 走行距離 0.00∼999.99 km [mile] 走行時間 0:00'00"∼9:59'59" 12時間時計 0:00'∼11:59' 平均心拍数 0∼199 bpm 心拍数 0(30)∼199 bpm 200 bpmを越えた場合100の位は表示せず... -
Page 19: 保証規定
タイヤ周長ガイド タイヤサイズ L(mm) タイヤサイズ 16 x 1-3/8 1282 26 x 1.25 20 x 1.75 1491 26 x 1-1/8 Tubular 24 x 1 1753 26 x 1-3/8 24 x 3/4 Tubular 1785 26 x 1-1/2 24 x 1-1/8 Tubular 1795 26 x 1.40 24 x 1-1/4 1905 26 x 1.50... - Page 20 Copyright© JUL. 1994 CAT EYE Co., Ltd. CCMJHB1-981119 Printed in Japan 販売店 ： 製造／販売元 ： 〒546-0041 大阪市東住吉区桑津2 - 8 - 2 5 TEL: 06-6719-6863 FAX: 06-6719-6033 U.S. Pat. Nos. 4633216/4636769/4642606/5236759/5226340 and Design Patented.
