Ifö Sign/Sign Fix/ Sign Art

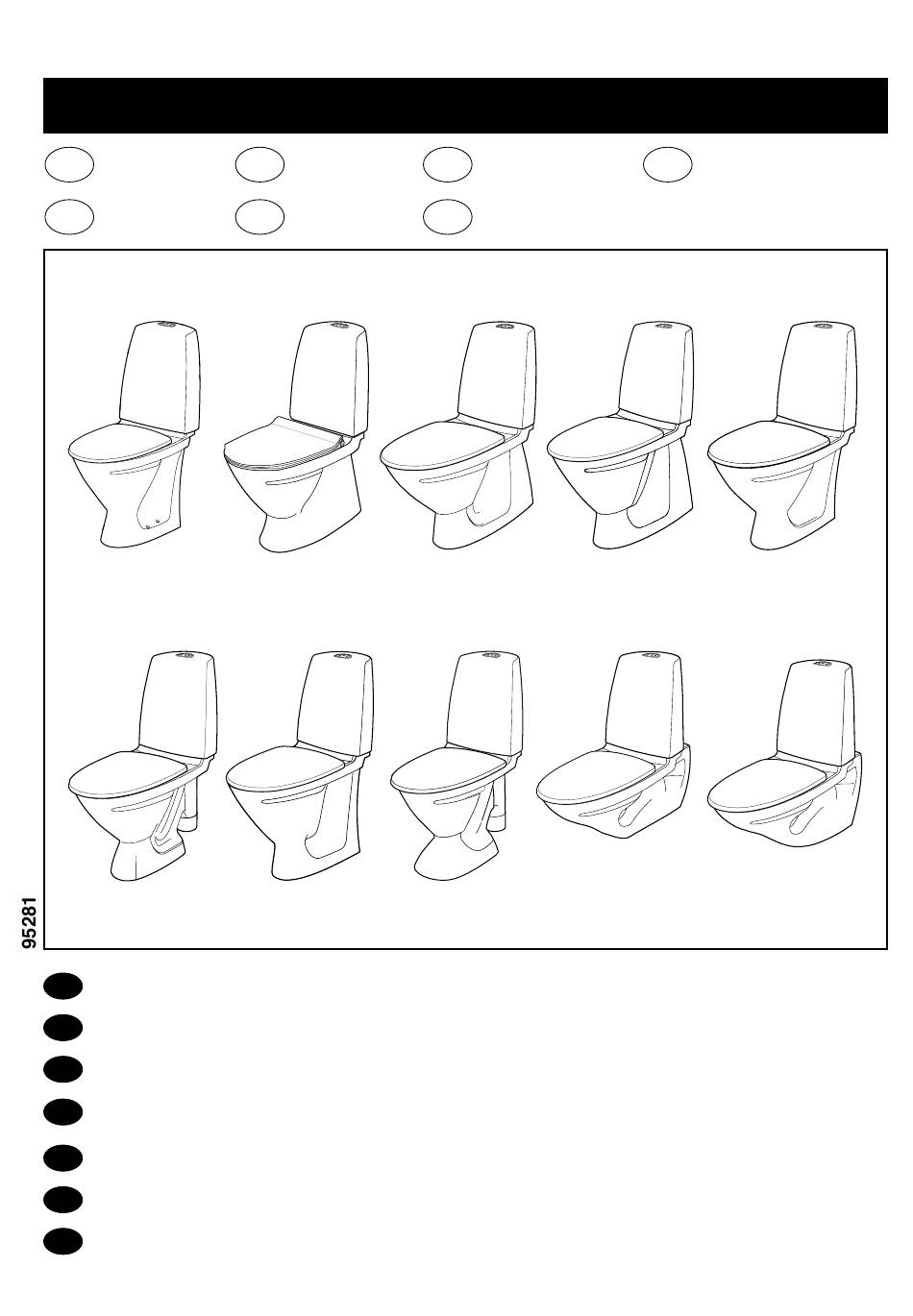

6832, 6840, 6860, 6861, 6862, 6870, 6872, 6873, 6893, 6894
DK Toilet
EE WC-pott
6832
6870
Monteringsvejledning ................................................................ 3-5
DK
Monteringsanvisning ................................................................. 6-8
NO
GB
Assembly instructions ............................................................. 9-11
Инструкция по установке .................................................... 12-14
RU
Monteerimisjuhend .................................................................15-17
EE
Montavimo instrukcija ............................................................18-20
LT
MontÇÏas instrukcijas ........................................................... 21-23
LV
NO Klosett
LT Klozetas
6840
6872
GB WC-Unit
LV Tualetes pods
6860
6873
RU Унитаз
6861
6862
6893
6894
