Ferax BRT015 Manual

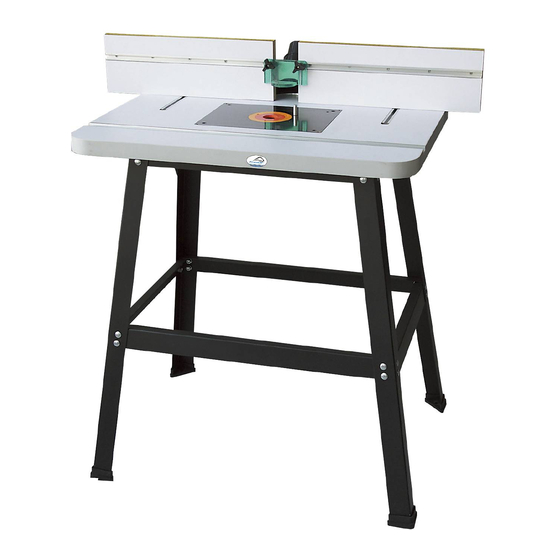

Router table with fence & stand
Hide thumbs
Table of Contents

  • Dansk
    • Table of Contents
    • Generelle Sikkerhedsanvisninger
    • Specifikke Sikkerhedsanvisninger
    • Egenskaber
    • Fysiske Egenskaber
    • Samling Og Montering
    • Samling Af Gulvstativ
    • Montering Af Fræsebordet I Gulvstativet
    • Fræsebordet
    • Montering Af Fræserens Bundplade I

  • Latviešu

  • Polski
    • Ogólne Zalecenia Dotyczące Bezpieczeństwa
    • Szczególne Zalecenia Dotyczące Bezpieczeństwa
    • Cechy Charakterystyczne
    • Cechy Fizyczne
    • Montaż Podstawy
    • Montaż I Instalacja
    • Montaż Do Blatu Stołu Płyty Mocującej Frezarki Dolnowrzecionowej
    • Zmontowanie Stołu Frezarki Dolnowrzecionowej Z Podstawą
    • Reservedelsliste
    • Rezerves Daļu Saraksts
    • Spare Parts List
    • Wykaz CzęśCI Zamiennych
