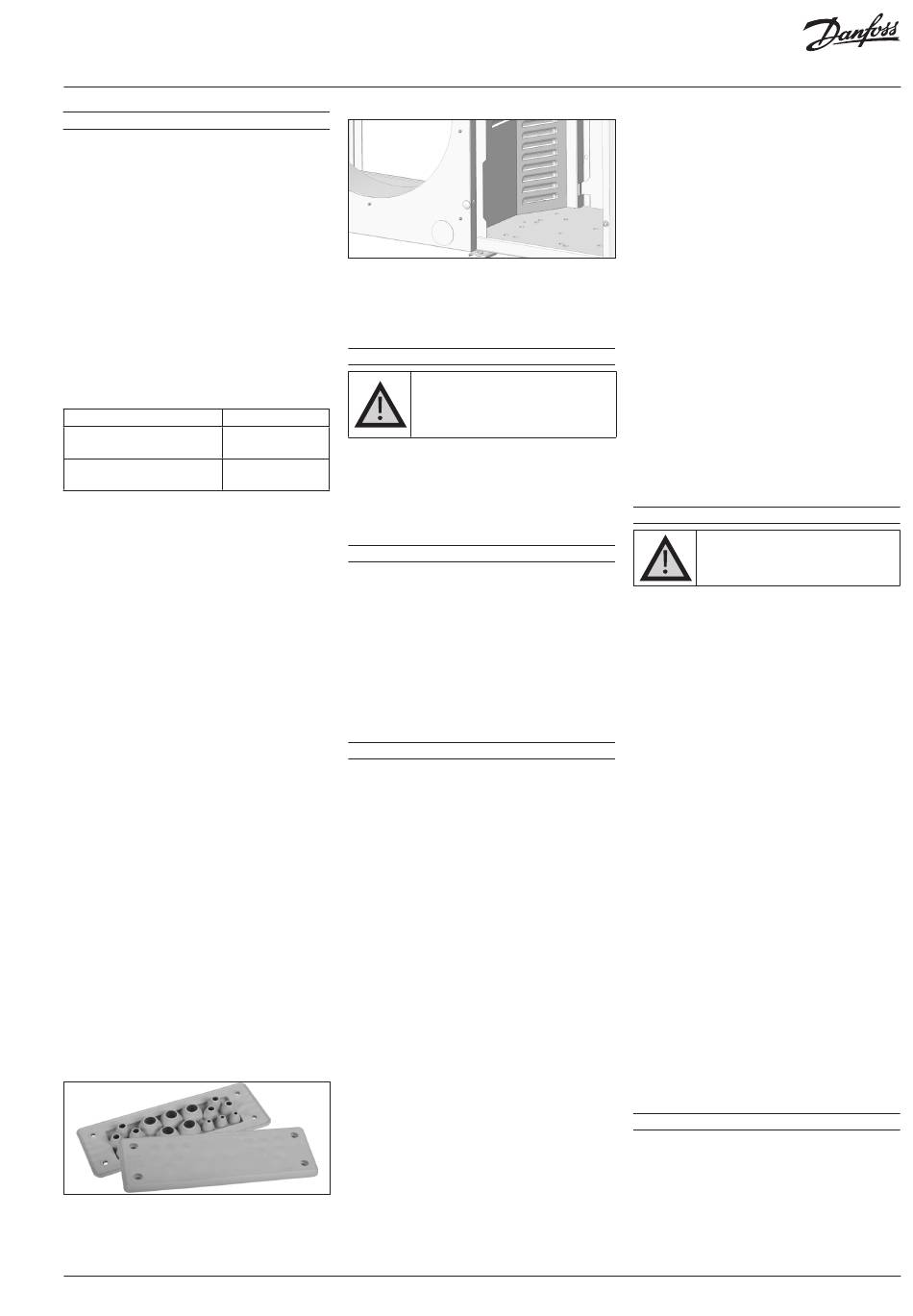

Instrucciones
4 – Instalación
• La instalación y el mantenimiento de las unidades
condensadoras Optyma™ Plus deben correr a
cargo de personal cualificado que cumpla las
normativas locales e internacionales aplicables y
con los EPI adecuados.
• La instalación de la que forma parte la unidad
condensadora debe satisfacer los requisitos
establecidos por la Directiva de Equipos a Presión
(PED) 2014/68/EU. En sí, la unidad condensadora
no tiene la consideración de «unidad» en el
campo de aplicación de dicha directiva.
• La unidad se debe instalar de forma segura en
un soporte estable y rígido, al que se deberá fijar
desde un principio
• Se recomienda instalar la unidad sobre arandelas
de goma o amortiguadores de vibraciones (no
suministrados).
• Las unidades se pueden apilar unas sobre otras.
Unidad Apilamiento máximo
Cubierta 1
(Código 114X31-- o 114X41--)
Carcasa 2
(Código 114X32-- o 114X42--)
• Cuando se apilan unidades, aquella situada más
arriba debe fijarse a la pared, tal y como muestra
la ilustración 2.
• Libere lentamente la carga de nitrógeno a través
de la boquilla Schrader.
• Conecte la unidad al sistema lo antes posible
para evitar que el aceite sufra contaminación
como resultado de la humedad ambiental.
• Evite que penetren materiales
en el sistema durante el corte de los tubos.
No perfore ningún orificio allí donde no pueda
quitar las rebabas.
• Lleve a cabo las soldaduras con cuidado,
empleando técnicas modernas; purgue los
conductos haciendo circular gas nitrógeno.
• Conecte los dispositivos de seguridad y control
necesarios. Cuando utilice la boquilla schrader a
este efecto, retire la válvula interna.
• Se recomienda aislar el conducto de aspiración
hasta la entrada del compresor empleando
aislante de 19 mm de grosor.
• Asegúrese de que no haya refrigerante o daños
en el interior de la unidad y grietas en las tuberías.
• Todos los componentes del interior de la caja
eléctrica están certificados por sus respectivos
fabricantes, para los refrigerantes aprobados,
como protegidos contra sobrecargas, y sin
fuentes de ignición.
• El cableado de campo debe tenderse únicamente
a través de prensaestopas IP65 y de la placa de
entrada de cables. Para cualquier cable adicional,
se prohíbe terminantemente perforar los lados
del panel eléctrico.
• Para el cableado de campo, solo se debe perforar
el orificio requerido. No debe quedar ningún
orificio perforado sin cable en él. Si se produce
una perforación no deseada, deberá sustituirse
toda la placa del prensaestopas.
• El panel divisorio y la placa base tienen aberturas
específicas para la ventilación previa, no selle/
obstruya/cierre las aberturas de ninguna manera.
© Danfoss | DCS (CC) | 2021.03
• En caso de fugas inciertas, para evitar
la concentración
compartimento del compresor, el ventilador
arranca antes que el compresor, con un retardo
de encendido de 30 segundos.
5 – Detección de fugas
No presurice nunca el circuito
con oxígeno o aire seco. Esto
podría provocar un incendio o una
explosión.
3
• No utilice tintes para la detección de fugas.
• Lleve a cabo una prueba de detección de fugas
2
en todo el sistema.
• La presión máxima de prueba es de 25 bar.
• Cuando detecte una fuga, repárela y repita
el proceso de detección de fugas.
6 – Deshidratación mediante vacío
• No use el compresor para vaciar el sistema.
• Conecte una bomba de vacío a los lados de baja
y alta presión.
• La bomba de vacío debe estar certificada para su
extraños
uso en un entorno con refrigerante A2L o ATEX
• Vacíe el sistema a una presión absoluta de
500 μm Hg (0,67 mbar).
• No use un
la alimentación al compresor mientras éste
se encuentre sometido a vacío; ello podría causar
daños internos.
7 – Conexiones eléctricas
• Compruebe que todas las conexiones eléctricas
del interior de la unidad condensadora estén
bien fijadas, ya que se podrían haber aflojado
durante el transporte.
• Apague el sistema y aísle la fuente de
alimentación principal.
• Asegúrese de que no sea posible encender la
fuente de alimentación durante la instalación.
• Todos los componentes eléctricos deben
seleccionarse de acuerdo con EN60335-1,
EN60204 o la norma local aplicable y los
requisitos de la unidad.
• Consulte el esquema eléctrico si desea obtener
información detallada acerca de las conexiones
eléctricas.
• Todos los componentes eléctricos deben
ser aptos para el uso de refrigerantes A2L, y
no tener ninguna fuente de ignición.
• Asegúrese de que la fuente de alimentación
responda a las características de la unidad y sea
estable (tensión nominal ±10 % y frecuencia
nominal ±2,5 Hz).
• Calcule las dimensiones de los cables de
la fuente de alimentación en función de
la tensión, la corriente de la unidad y las
condiciones ambientales.
• Proteja el cable de alimentación y asegúrese de
que dispone de una conexión a tierra adecuada.
• Conecte la fuente de alimentación de acuerdo
con las normas locales y los requisitos legales.
• La unidad está equipada con un controlador
electrónico. Consulte el manual 118U3808 para
obtener más detalles.
de refrigerante en el
megóhmetro ni conecte
118A2177A - AN37261897352601-010101 | 15
• La unidad está equipada con un interruptor
principal con protección contra sobrecarga
y protección contra
La función de protección contra sobrecarga
posee una configuración predeterminada de
fábrica; no obstante, se recomienda comprobar
el valor asignado antes de poner en marcha
la unidad. El valor asignado a la función de
protección contra sobrecarga se encuentra en
el esquema eléctrico situado en la compuerta
delantera de la unidad.
• La unidad está equipada con presostatos de alta
y baja presión, que interrumpen directamente
el suministro eléctrico al compresor al activarse.
Las presiones de corte de alta y de baja se
establecen en el controlador de acuerdo con
el compresor instalado en la unidad.
La frecuencia de arranque de las unidades
condensadoras Optyma™ Plus debe limitarse para
compresores alternativos.
• Sin condensador de arranque, 5 arranques por
hora como máximo.
• Con condensador de arranque, 10 arranques por
hora como máximo.
8 – Seguridad
La puerta de la caja eléctrica debe
estar cerrada antes de conectarla
a la fuente de alimentación.
La unidad cuenta con unrecipiente de líquido con
un conector adaptador con una conexión NPT de
3/8". El instalador/usuario final puede seleccionar
varias opciones, tal y como se menciona en la
norma EN 378-2: 2016 Artículo 6.2.2.3
• La unidad/instalación en la que está montada/
integrada la unidad condensadora
satisfacer los requisitos establecidos por la PED.
• Tenga cuidado con los
extremadamente calientes y fríos.
• Tenga cuidado con los
móviles. La fuente de alimentación se debe
desconectar durante las tareas de reparación
y mantenimiento.
• Según el reglamento sobre gases fluorados de la
UE, el R1234yf, el R454C y el R455A se consideran
refrigerantes ligeramente inflamables.
unidades Optyma™ son aptas para R1234yf,
R454C y R455A. Deben tomarse todas las
precauciones y medidas de seguridad necesarias
antes y después de la instalación.
• Todos los componentes deben ser compatibles
con los refrigerantes especificados según
los códigos de las unidades condensadoras
Optyma™ Plus. Consulte el Anexo A.
• Para evitar el arco eléctrico entre las clavijas
del conector hermético, el compresor no debe
arrancar o no deben realizarse pruebas eléctricas
de dicha resistencia dieléctrica mientras el
sistema de refrigeración esté sometido a vacío.
• Las unidades condensadoras Optyma™ Plus
disponen de ventilación previa a través del
ventilador del condensador antes de poner en
marcha el compresor (30 segundos).
9 – Llenado del sistema
• No ponga en marcha el compresor en
condiciones de vacío. Mantenga el compresor
apagado.
• Utilice exclusivamente el refrigerante para el que
se haya diseñado la unidad.
• Antes de llenar la unidad condensadora
Optyma™ Plus con refrigerante, utilice los EPI
(equipos de protección individual) adecuados.
• Si es necesario añadir aceite, consulte la
cortocircuitos.
