Instrukcje
Załącznik A
Dane techniczne (Polski)

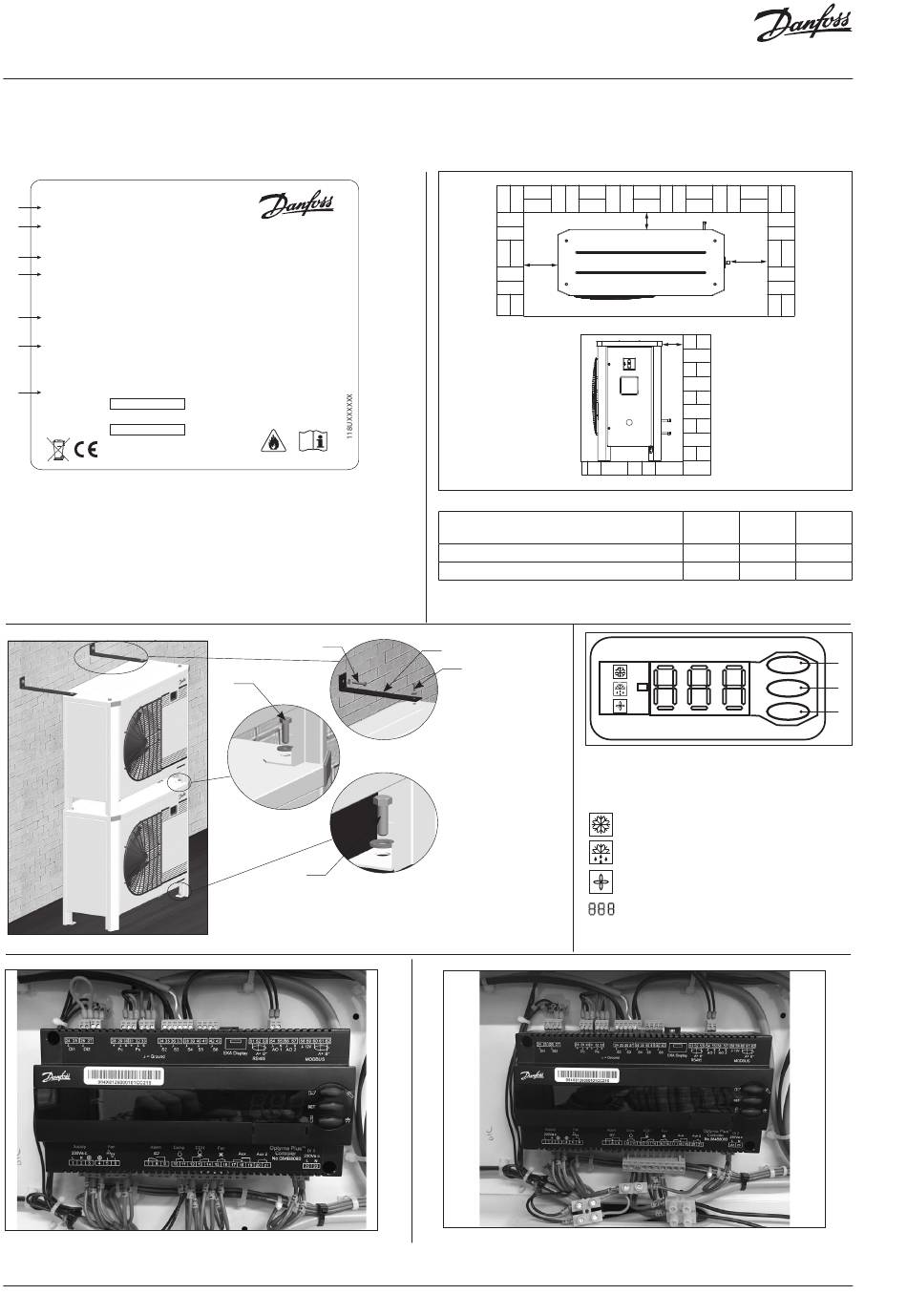

Tabliczka znamionowa
OP-MPXM034MLP00G
A
114X4261
B
C Application MBP
D Refrigerant (1) R404A/R507,R448A, R449A
R407A,R407F, R452A,R454C,
R455A
E M.W.P. HP (1) 28 bar
M.W.P. LP (1) 7 bar
F
Voltage 230 V ~ 1N ~ 50Hz
LRA 60 A
G
Serial No. 123456CG2816
xxxxxxxxxxxxxx
EAN No.
* Dokładne wartości znajdują się na tabliczce znamionowej agregatu
A: Model
B: Numer katalogowy
C: Zastosowanie, stopień ochrony
D: Czynnik chłodniczy
E: Ciśnienie robocze obudowy (maksymalne ciśnienie robocze)
F: Napięcie zasilania, prąd rozruchu wirnika (LRA), maks. prąd pracy (MCC)
G: Numer seryjny i kod kreskowy
Rysunek 2: Montaż spiętrzony
Rysunek 4: Normalne okablowanie
46 | AN37261897352601-010101 - 118A2177A
MADE IN INDIA
IP 54
(2) R134a,R1234yf,
R513A
(2) 23 bar
(2) 5 bar
MCC 19 A
PS = 32 bar
Danfoss A/S, 6430 Nordborg, Denmark
V
U
V
T: Wsporniki montażowe do montażu spiętrzonego
(nie znajdują się w zestawie)
U: Śruby M8 do montażu spiętrzonego (w zestawie)
V: Śruby mocujące (nie znajdują się w zestawie)
W
Rysunek 1: Minimalne odległości montażowe
Agregat
Obudowa 1 (nr kat. 114X31-- lub 114X41--)
Obudowa 2 (nr kat. 114X32-- lub 114X42--)
T
U
Rysunek 3: Wyświetlacz sterownika elektronicznego
A: Przycisk góra/menu
B: Wybór
C: Przycisk dół
Rysunek 5: Okablowanie tymczasowe
X
Y
X
W X
[mm] [mm]
250 550
250 650
Sprężarka pracuje
Grzałka karteru włączona
Wentylator pracuje
Wartość temperatury dla ciśnienia
ssania. Nacisnąć dolny przycisk, aby
przełączyć na wartość temperatury
dla ciśnienia skraplania
© Danfoss | DCS (CC) | 2021.03
Y
[mm]
456
530
A
B
C
