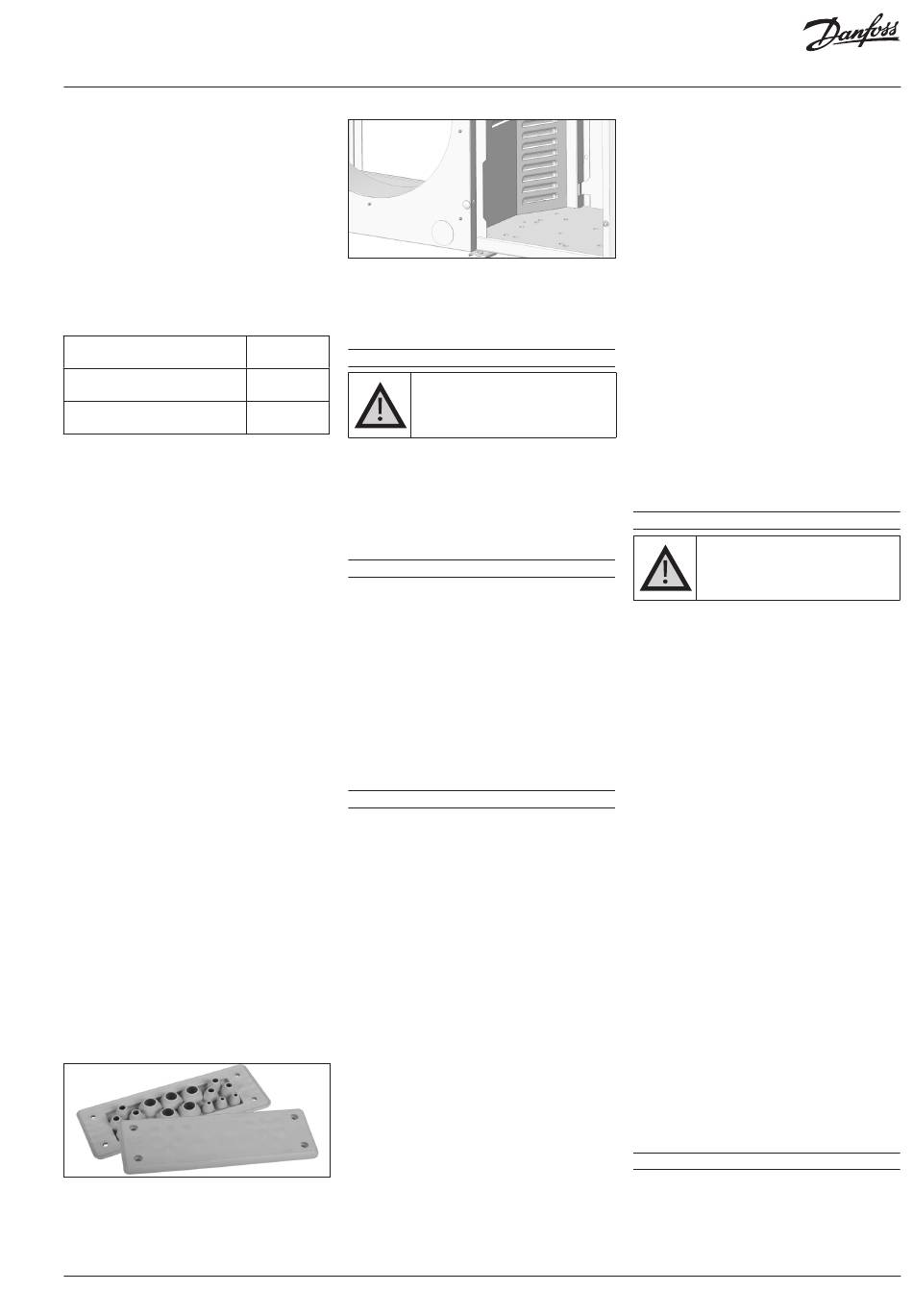

Instructions
vigueur, et avec les EPI appropriés.
• L'installation dans laquelle le groupe de
condensation est mis en place doit être
conforme à la Directive des Equipements
sous Pression (PED) 2014/68/UE. Le groupe
de condensation en lui-même ne constitue pas
un « groupe » au sens de cette directive.
• Le groupe doit être installé sur un support stable
et rigide et doit être fixé dès le départ.
• Il est recommandé d'installer le groupe sur des
silent blocs ou des amortisseurs de vibrations
(non fournis).
• Il est possible de superposer les groupes les
uns sur les autres.
Unité
Boîtier 1
(Code n° 114X31-- ou 114X41--)
Boîtier 2
(Code n° 114X32-- ou 114X42--)
• En cas de montage superposé, le groupe situé
au sommet doit être fixé au mur, tel qu'indiqué à
l'illustration 2.
• Réduisez progressivement la pression d'azote
interne via le raccord Schrader.
• Raccordez le groupe au système dès que
possible pour éviter toute contamination de
l'huile par l'humidité ambiante.
• Évitez toute entrée de matériau dans le système
lors de la coupe des tubes. Ne jamais percer
de trous lorsque l'ébarbage est impossible.
• Prenez les plus grandes précautions lors du
brasage,
conformez-vous
aux règles de l'art et dégazez la tuyauterie avec
un flux d'azote.
• Raccordez les dispositifs de sécurité et de
régulation nécessaires. Retirez la vanne interne
pour utiliser le raccord Schrader à cet effet.
• Il est recommandé d'isoler le tube d'aspiration
jusqu'à l'entrée du compresseur avec une
isolation de 19 mm d'épaisseur.
• Vérifiez qu'il n'y a pas de réfrigérant ou de dégât
à l'intérieur du groupe et qu'il n'y a pas de fissure
dans les tuyaux.
• Tous les composants à l'intérieur du boîtier
électrique sont protégés contre les surcharges
et ne sont pas source d'inflammation pour les
réfrigérants approuvés selon leurs fabricants
respectifs.
• Le câblage de terrain doit être acheminé à travers
les presse-étoupes IP65 et la plaque d'entrée
des câbles uniquement. Pour tout passage de
câbles supplémentaire, il est strictement interdit
de percer ou forer sur les côtés du panneau
électrique.
• Pour le câblage in-situ, ne percer que les trous
strictement nécessaires. Aucun trou percé ne
doit être laissé sans câble. En cas de perçage
indésirable, toute la plaque presse-étoupe doit
être remplacée.
• Le panneau de séparation et la plaque de base
comportent des ouvertures dédiées à la pré-
ventilation, ne pas sceller/obstruer/fermer les
ouvertures de quelque manière que ce soit.
© Danfoss | DCS (CC) | 2021.03
• En cas d'incertitude sur des fuites, pour
éviter la concentration de réfrigérant dans le
compartiment du compresseur, le ventilateur
démarre avant le compresseur avec un délai
d'activation de 30 secondes.
Superposition
5 – Détection des fuites
maximale
3
2
• N'utilisez pas de traceur pour la détection
de fuites.
• Effectuez un test de détection de fuites sur le
système complet.
• La pression de test maximum est de 25 bar.
• En cas de fuite, procédez à la réparation,
puis refaites le test de détection des fuites.
6 – Déshydratation sous vide
• N'utilisez jamais le compresseur pour faire le
vide dans le système.
• Raccordez une pompe à vide aux côtés BP
scrupuleusement
et HP.
• La pompe à vide doit être certifiée pour une
utilisation dans un environnement de réfrigérant
A2L ou certifiée ATEX.
• Faites le vide dans le système, à une pression
absolue de 500 µm Hg (0,67 mbar).
• Ne mettez pas le compresseur sous tension
et n'utilisez pas de mégohmmètre lorsque le
compresseur est à vide, sous peine de provoquer
des dommages internes.
7 – Raccordements électriques
• Vérifiez que tous les raccordements électriques
à l'intérieur du groupe de condensation sont
correctement fixés, car ils ont pu se desserrer
pendant le transport.
• Coupez et isolez l'alimentation électrique
secteur.
• Assurez-vous qu'il est impossible de mettre
l'alimentation sous tension lors de l'installation.
• Tous les composants électriques doivent
être sélectionnés conformément aux normes
EN60335-1, EN60204 ou aux exigences du
groupe et des normes locales applicables.
• Référez-vous au schéma de raccordement
électrique pour plus de détails.
• Tous les composants électriques doivent être
qualifiés pour l'utilisation des réfrigérants
A2L et ne doivent pas constituer une source
d'inflammation.
• Assurez-vous que l'alimentation électrique
correspond aux caractéristiques du groupe et
qu'elle est stable (tension nominale de ± 10 % et
fréquence nominale de ± 2,5 Hz).
• Dimensionnez
conformément aux données du groupe relatives
à la tension, au courant et aux conditions
ambiantes.
• Protégez le câble d'alimentation et assurez-vous
de la bonne mise à la terre.
• Assurez-vous que l'alimentation est conforme
Ne mettez jamais le circuit sous
pression avec de l'oxygène ou de
l'air sec. Ceci pourrait provoquer un
incendie ou une explosion.
les
câbles
d'alimentation
aux normes locales et aux exigences légales.
• Le
groupe
est
équipé
électronique. Référez-vous au manuel 118U3808
pour plus de détails.
• Le groupe est équipé d'un interrupteur principal
avec protection contre les surcharges et les
courts-circuits. La valeur de la protection contre
les surcharges peut être trouvée à l'aide du
schéma de raccordement situé sur la porte avant
du groupe.
• Le groupe est équipé de pressostats haute
et basse pression qui coupent directement
l'alimentation
électrique
en cas d'activation. Les paramètres relatifs
aux coupures découlant d'une pression trop
élevée ou trop basse sont préréglés dans le
régulateur et adaptés au compresseur installé
dans le groupe.
• La fréquence de démarrage du groupe de
condensation Optyma™ Plus doit être limitée
pour les compresseurs à piston.
- Sans
condensateur
5 démarrages par heure maximum.
- Avec condensateur de démarrage : 10
démarrages par heure maximum.
8 – Sécurité
La porte du boîtier électrique
doit être en position fermée avant
le raccordement à l'alimentation
électrique.
Le groupe est équipé d'un réservoir de liquide
avec un bouchon adaptateur et un raccord NPT
3/8". L'installateur/utilisateur final peut choisir
différentes options comme mentionné dans la
norme EN378-2 : 2016 Article § 6.2.2.3
• Le groupe/l'installation dans lequel/laquelle le
groupe de condensation est monté/intégré doit
être conforme à la directive DESP.
• Attention aux composants extrêmement froids
et chauds.
• Attention
aux
composants
L'alimentation électrique doit être déconnectée
pendant l'entretien.
• Conformément à la réglementation européenne
F-gas, les réfrigérants R1234yf, R454C et R455A
sont
considérés comme des réfrigérants
légèrement
inflammables.
Optyma™ Plus sont homologués R1234yf, R454C
et R455A. Toutes les précautions et mesures
de sécurité doivent être prises avant et après
l'installation.
• Tous les composants doivent être compatibles
avec les réfrigérants spécifiés conformément
aux codes des groupes de condensation
Optyma™ Plus. Se reporter à l'annexe A.
• Afin d'éviter un arc électrique entre les broches
du connecteur hermétique, le compresseur ne
doit pas démarrer ou des tests électriques de
cette intensité diélectrique ne doivent pas être
effectués lorsque le système de réfrigération est
sous vide.
• Les
groupes
de
condensation
Plus disposent d'une pré-ventilation via un
ventilateur de condenseur avant le démarrage
du compresseur (30 secondes).
9 – Remplissage du système
• Ne démarrez jamais le compresseur lorsqu'il
se trouve sous vide. Maintenez le compresseur
hors tension.
• Utilisez uniquement un réfrigérant pour lequel
le groupe est conçu.
• Portez des EPI (équipements de protection
118A2177A - AN37261897352601-010101 | 11
d'un
régulateur
du
compresseur
de
démarrage :
mobiles.
Les
groupes
Optyma™
