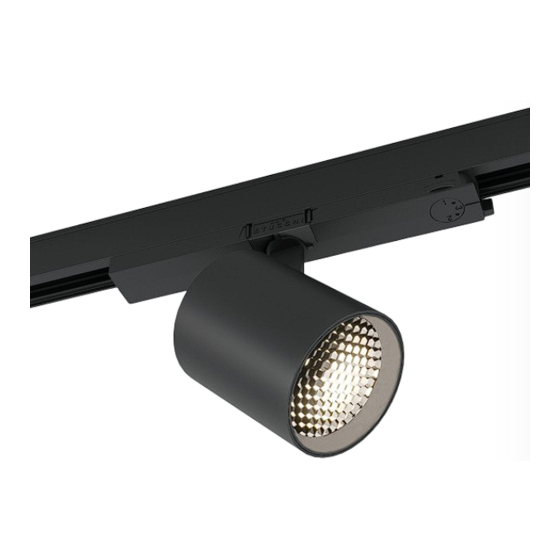

Viabizzuno Econo Track Installing Instructions
  1. Manuals
  2. Brands
  3. Viabizzuno Manuals
  4. Lighting Equipment
  5. Econo Track
  6. Installing instructions

Viabizzuno Econo Track Installing Instructions

Hide thumbs

Advertisement

Quick Links

Download this manual
istruzioni di montaggio
installing instructions
Gebrauchsanweisung
instructions de montage
instrucciones de montaje
econo track
led

Advertisement

loading
Need help?

Need help?

Do you have a question about the Econo Track and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Viabizzuno Econo Track

Summary of Contents for Viabizzuno Econo Track

  • Page 1 Gebrauchsanweisung instructions de montage instrucciones de montaje econo track...
  • Page 2 Viabizzuno si riserva il diritto di apportare ai propri modelli, senza nessun preavviso, qualsiasi modifica ritenga opportuna. le nostre idee e i nostri apparecchi sono depositati e coperti da brevetti internazionali. uomo avvisato, mezzo salvato. EN Viabizzuno reserves the right to introduce any changes to its own models, without prior notice.
  • Page 3 Unlesbarkeit von den Gebrauchsanweisungen. la durée de la garantie est de 24 mois si elle estmarquée par le distributer autorisé Viabizzuno. la garantie est valable 2 ans depuis le jour où elle a été marquée et échoit en cas d’usage impropre, alteration ou effacement de la date, e si le carnet d’instructions est perdu ou est indéchiffrable.
  • Page 4 AVVERTENZE: all’atto dell’installazione, ed ogni volta che si interviene sulla lampada, assicurarsi che sia stata tolta la tensione di alimentazione. le operazioni di installazione e collegamento alla rete elettrica devono essere effettuate esclusivamente da personale qualificato. è necessario attendere 5 minuti dallo spegnimento del corpo illuminante per procedere con la sostituzione di sorgenti luminose, ottiche e diffusori.
  • Page 5 ATTENZIONE: la sicurezza dell’apparecchio è garantita solo rispettando queste istruzioni sia in fase di installazione che di impiego. EN WARNING: fitting safety is only guaranteed if the following instructionsare strictly observed both during installation and use. ACHTUNG: Für die Sicherheit des Geräts kann nur dann die Garantie übernommen werden, wenn die in den vorliegenden Anweisungen enthaltenen Hinweise sowohl bei der Installation als auch beim Betrieb beachtet werden.
  • Page 6 240V-50/60Hz IP20 econo track 12° Vb7.211.01.27 bianco V led Ra98 19,5W 1110lm 2700K Vb7.211.02.27 nero55 led Ra98 19,5W 1110lm 2700K Ø85 Vb7.211.03.27 argento hacca led Ra98 19,5W 1110lm 2700K Vb7.211.01.30 bianco V led Ra98 19,5W 1110lm 3000K Vb7.211.02.30 nero55 led Ra98...
  • Page 7 240V-50/60Hz IP20 econo track 29° Vb7.211.11.27 bianco V led Ra98 22,3W 2140lm 2700K Vb7.211.12.27 nero55 led Ra98 22,3W 2140lm 2700K Ø85 Vb7.211.13.27 argento hacca led Ra98 22,3W 2140lm 2700K Vb7.211.11.30 bianco V led Ra98 22,3W 2140lm 3000K Vb7.211.12.30 nero55 led Ra98...
  • Page 8 240V-50/60Hz IP20 econo track 38° Vb7.211.21.27 bianco V led Ra98 22,3W 2140lm 2700K Vb7.211.22.27 nero55 led Ra98 22,3W 2140lm 2700K Ø85 Vb7.211.23.27 argento hacca led Ra98 22,3W 2140lm 2700K Vb7.211.21.30 bianco V led Ra98 22,3W 2140lm 3000K Vb7.211.22.30 nero55 led Ra98...
  • Page 9 240V-50/60Hz IP20 econo track 15° Vb7.211.31.27 bianco V led Ra90 24,2W 2776lm 2700K Vb7.211.32.27 nero55 led Ra90 24,2W 2776lm 2700K Ø85 Vb7.211.33.27 argento hacca led Ra90 24,2W 2776lm 2700K Vb7.211.31.30 bianco V led Ra90 24,2W 2776lm 3000K Vb7.211.32.30 nero55 led Ra90...
  • Page 10 240V-50/60Hz IP20 econo track 24° Vb7.211.41.27 bianco V led Ra90 22,3W 2776lm 3000K Vb7.211.42.27 nero55 led Ra90 22,3W 2776lm 3000K Ø85 Vb7.211.43.27 argento hacca led Ra90 22,3W 2776lm 3000K Vb7.211.41.30 bianco V led Ra90 22,3W 2776lm 3000K Vb7.211.42.30 nero55 led Ra90...
  • Page 11 240V-50/60Hz IP20 econo track 31° Vb7.211.51.27 bianco V led Ra90 24,2W 2776lm 2700K Vb7.211.52.27 nero55 led Ra90 24,2W 2776lm 2700K Ø85 Vb7.211.53.27 argento hacca led Ra90 24,2W 2776lm 2700K Vb7.211.51.30 bianco V led Ra90 24,2W 2776lm 3000K Vb7.211.52.30 nero55 led Ra90...
  • Page 12 240V-50/60Hz IP20 econo track 12° Vb7.211.06.27 bianco V led Ra98 30,2W 1560lm 2700K Vb7.211.07.27 nero55 led Ra98 30,2W 1560lm 2700K Ø85 Vb7.211.08.27 argento hacca led Ra98 30,2W 1560lm 2700K Vb7.211.06.30 bianco V led Ra98 30,2W 1560lm 3000K Vb7.211.07.30 nero55 led Ra98...
  • Page 13 240V-50/60Hz IP20 econo track 29° Vb7.211.16.27 bianco V led Ra98 3000lm 2700K Vb7.211.17.27 nero55 led Ra98 3000lm 2700K Ø85 Vb7.211.18.27 argento hacca led Ra98 3000lm 2700K Vb7.211.16.30 bianco V led Ra98 3000lm 3000K Vb7.211.17.30 nero55 led Ra98 3000lm 3000K Vb7.211.18.30...
  • Page 14 240V-50/60Hz IP20 econo track 38° Vb7.211.26.27 bianco V led Ra98 3000lm 2700K Vb7.211.27.27 nero55 led Ra98 3000lm 2700K Ø85 Vb7.211.28.27 argento hacca led Ra98 3000lm 2700K Vb7.211.26.30 bianco V led Ra98 3000lm 3000K Vb7.211.27.30 nero55 led Ra98 3000lm 3000K Vb7.211.28.30...
  • Page 15 240V-50/60Hz IP20 econo track 15° Vb7.211.36.27 bianco V led Ra90 3740lm 2700K Vb7.211.37.27 nero55 led Ra90 3740lm 2700K Ø85 Vb7.211.38.27 argento hacca led Ra90 3740lm 2700K Vb7.211.36.30 bianco V led Ra90 3740lm 3000K Vb7.211.37.30 nero55 led Ra90 3740lm 3000K Vb7.211.38.30...
  • Page 16 240V-50/60Hz IP20 econo track 24° Vb7.211.46.27 bianco V led Ra90 3740lm 3000K Vb7.211.47.27 nero55 led Ra90 3740lm 3000K Ø85 Vb7.211.48.27 argento hacca led Ra90 3740lm 3000K Vb7.211.46.30 bianco V led Ra90 3740lm 3000K Vb7.211.47.30 nero55 led Ra90 3740lm 3000K Vb7.211.48.30...
  • Page 17 240V-50/60Hz IP20 econo track 31° Vb7.211.56.27 bianco V led Ra90 3740lm 2700K Vb7.211.57.27 nero55 led Ra90 3740lm 2700K Ø85 Vb7.211.58.27 argento hacca led Ra90 3740lm 2700K Vb7.211.56.30 bianco V led Ra90 3740lm 3000K Vb7.211.57.30 nero55 led Ra90 3740lm 3000K Vb7.211.58.30...
  • Page 18 240V-50/60Hz IP20 econo track 12° Vb7.211.06.27D bianco V led Ra98 30,2W 1560lm 2700K Vb7.211.07.27D nero55 led Ra98 30,2W 1560lm 2700K Ø85 Vb7.211.08.27D argento hacca led Ra98 30,2W 1560lm 2700K Vb7.211.06.30D bianco V led Ra98 30,2W 1560lm 3000K Vb7.211.07.30D nero55 led Ra98...
  • Page 19 240V-50/60Hz IP20 econo track 29° Vb7.211.16.27D bianco V led Ra98 3000lm 2700K Vb7.211.17.27D nero55 led Ra98 3000lm 2700K Ø85 Vb7.211.18.27D argento hacca led Ra98 3000lm 2700K Vb7.211.16.30D bianco V led Ra98 3000lm 3000K Vb7.211.17.30D nero55 led Ra98 3000lm 3000K Vb7.211.18.30D...
  • Page 20 240V-50/60Hz IP20 econo track 38° Vb7.211.26.27D bianco V led Ra98 3000lm 2700K Vb7.211.27.27D nero55 led Ra98 3000lm 2700K Ø85 Vb7.211.28.27D argento hacca led Ra98 3000lm 2700K Vb7.211.26.30D bianco V led Ra98 3000lm 3000K Vb7.211.27.30D nero55 led Ra98 3000lm 3000K Vb7.211.28.30D...
  • Page 21 240V-50/60Hz IP20 econo track 15° Vb7.211.36.27D bianco V led Ra90 3740lm 2700K Vb7.211.37.27D nero55 led Ra90 3740lm 2700K Ø85 Vb7.211.38.27D argento hacca led Ra90 3740lm 2700K Vb7.211.36.30D bianco V led Ra90 3740lm 3000K Vb7.211.37.30D nero55 led Ra90 3740lm 3000K Vb7.211.38.30D...
  • Page 22 240V-50/60Hz 240V-50/60Hz IP20 IP20 econo track 24° econo track 24° Vb7.211.46.27D bianco V led Ra90 3740lm 3000K Vb7.211.47.27D nero55 led Ra90 3740lm 3000K Ø85 Vb7.211.48.27D argento hacca led Ra90 3740lm 3000K Vb7.211.46.30D bianco V led Ra90 3740lm 3000K Vb7.211.47.30D nero55...
  • Page 23 240V-50/60Hz 240V-50/60Hz IP20 IP20 econo track 24° econo track 31° Vb7.211.56.27D bianco V led Ra90 3740lm 3000K Vb7.211.57.27D nero55 led Ra90 3740lm 3000K Ø85 Vb7.211.58.27D argento hacca led Ra90 3740lm 3000K Vb7.211.56.30D bianco V led Ra90 3740lm 3000K Vb7.211.57.30D nero55...
  • Page 24 ATTENZIONE: non guardare mai direttamente la sorgente luminosa senza copertura diffondente. EN ATTENZION: never look straight at the light source without the diffusing cover. ACHTUNG: Nie mit bloßem Auge direkt in die lichtquelle schauen ohne Diffuserabdeckung. ATTENTION: ne jamais regarder directemetn la source lumineuse sans coverture répadante. ATTENCI ÓN: nunca mirar directamente la fuente luminiosa sin cubierta de diffusión.
  • Page 25 VbB binario 3~230V 31,4 econo track econo track dimmer econo track dali...
  • Page 26 posizione di aggancio a binario posizione d’inserimento a binario position of latching on a track position of insertion on a track fig.1 fig. 2...
  • Page 27 inserire l’adattatore (A) nel binario posizionando le leve (X) e (Y) come in fig.1. per fissare l’adatatore ruotare le leve (X) e (Y) come in fig.2. EN fit the adapter (A) into the binary, by placing the levers (X) and (Y) as shown on fig.1. in order to fix the adapter, turn the levers (X) and (Y) as shown on fig.2.
  • Page 28 posizione di aggancio a binario posizione d’inserimento a binario position of latching on a track position of insertion on a track fig.7 fig. 8...
  • Page 29 inserire l’adattatore (B) nel binario posizionando la leva (X) come in fig.7. per fissare l’adatatore ruotare la leva (X) come in fig.8. EN fit the adapter (B) into the binary, by placing the lever (X) as shown on fig.7. in order to fix the adapter, turn the lever (X) as shown on fig.8.
  • Page 30 fig. 3 fig.5 fig. 4 fig.6...
  • Page 31 per selezionare la linea di alimentazione ruotare la ghiera (B) nel seguente modo : Linea 1: ruotare la ghiera (B) come in fig.1. Linea 2: ruotare la ghiera (B) come in fig.2. Linea 3: ruotare la giera (B) come in fig.3. Linea 0 (neutro): ruotare la giera (B) come in fig.4.
  • Page 32 potenziometro potentiometer...
  • Page 33 360° 90°...
  • Page 34 smaltimento dell’apparecchio EN equipment disposal entsorgung des geräts elimination de l’appareil eliminación del aparato a fine vita l’apparecchio di illuminazione è un rifiuto che rientra nella categoria RAEE (Rifiuto di Apparecchiatura Elettrica ed Elettronica), pertanto non deve essere smaltito come un rifiuto municipale misto ed è responsabilità dell’utente smaltirlo correttamente per evitare danni all’ambiente, alle persone e agli animali, ed evitare lo spreco di materiali riciclabili.
  • Page 35 au terme de sa durée de vie, l’appareil d’éclairage est un déchet qui rentre dans la catégorie DEEE (Déchets d’Équipements Électriques et Électroniques), il ne doit donc pas être éliminé comme un déchet municipal mixte et il incombe à l’utilisateur de l’éliminer correctement pour éviter tout dommage à...
  • Page 36 indice marcature EN marking index Kennzeichnenverzeichniss index de marquage indice de marcado classe 1 (solo isolamento fondamentale; inoltre le parti conduttrici accessibili sono collegate ad un conduttore di terra. messa a terra tassativa). EN class1 (only basic insulation, accessible conductors are earthed. earthing compulsory).
  • Page 37 questo prodotto non deve essere smaltito come rifiuto municipale misto, effettuare una raccolta separata EN this product must not be disposed of as mixed municipal waste but treated as waste to be sorted. Dieses Produkt darf nicht als Hausmüll entsorgt werden, sondern muss der getrennten Abfallsammlung zugeführt werden ce produit ne doit pas être éliminé...
  • Page 38 Ufficio progettazione Ombre. Viabizzuno is the name of the main road of the small village bizzuno located in the province of ravenna, where I was born on the 21 07 1955 at n°17, between the ‘casa...
  • Page 39 superficie complessiva/total area 19.070 m² volume complessivo/total volume 108.000 m³...
  • Page 41 569 images. this book collection and all the significant words of is dedicated to light, where one can Viabizzuno language. a tool that helps learn, understand and why not, even the designer in his/her search for the touch 3 thermo-sensitive pages.
  • Page 42 Viabizzuno perte. architectures, personalities and events, giornate semplici e speciali, fatte di becomes a book. since 1995 our story,...
  • Page 43 Viabizzunoreport: Viabizzunofilm: il giornale che racconta il nostro modo la produzione di film Viabizzuno che di fare luce. per incuriosirsi, conoscere, raccoglie le narrazioni visive delle studiare ed esplorare progetti e nascite architetture, personaggi ed eventi. di un progetto; un modo di raccontare Viabizzunoreport la luce attraverso la luce.
