i progetti rendono gli oggetti eterni,
le mode li corrompono,
gli imbecilli li copiano e li vendono agli ignoranti e ai defi cienti.
noi progettiamo e lavoriamo per aiutare la luce
ad emozionarvi.
i frutti delle nostre idee e dei nostri progetti
sono protetti da brevetti
e/o modelli registrati
e/o da diritto d'autore.
design makes objects timeless,
fashion corrupts them,
fools copy and sell them to ignorants and idiots.
we design and work to help light
to bring you true emotion.
the results of our ideas and our projects
are protected by patents
and/or registered models
and/or copyright.
mario nanni
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Viabizzuno M4 led spot short
Summary of Contents for Viabizzuno M4 led spot short
- Page 1 i progetti rendono gli oggetti eterni, le mode li corrompono, gli imbecilli li copiano e li vendono agli ignoranti e ai defi cienti. noi progettiamo e lavoriamo per aiutare la luce ad emozionarvi. i frutti delle nostre idee e dei nostri progetti sono protetti da brevetti e/o modelli registrati e/o da diritto d’autore.
- Page 2 Alvaline. distinte ma complementari proprio come le due anime rappresentate dalle due collezioni Viabizzuno. e nel punto in cui si intersecano le due linee, l’UpO, Ufficio progettazione Ombre. Viabizzuno is the name of the main...
- Page 3 è un manuale tecnico: la raccolta, il racconto, la spiegazione delle due linee di prodotto che nascono dal pensiero progettuale di Viabizzuno che si identifi ca in una pagina bianca, pronta ogni volta a cogliere e risolvere una nuova sfi da. due...
- Page 4 Viabizzuno si riserva il diritto di apportare ai propri modelli, senza nessun preavviso, qualsiasi modifi ca ritenesse opportuna. Viabizzuno reserves the right to introduce any change to its own models, without prior notice. Viabizzuno behält sich das Recht vor jederzeit und ohne Ankündigung die technischen Daten der im Katalog abgebildetem Produkte zu ändern.
- Page 5 legenda classe I, solo isolamento fondamentale; le parti conduttrici accessibili sono collegate ad un conduttore di terra. messa a terra tassativa. class I, only basic insulation, accessible conductors are earthed. earthing compulsory. classe II, all’isolamento principale è aggiunto un secondo isolamento oppure ai due isolamenti è sostituito un isolamento rinforzato. messa a terra esclusa class II, basic insulation plus second insulation or both are replaced by reinforced insulation.

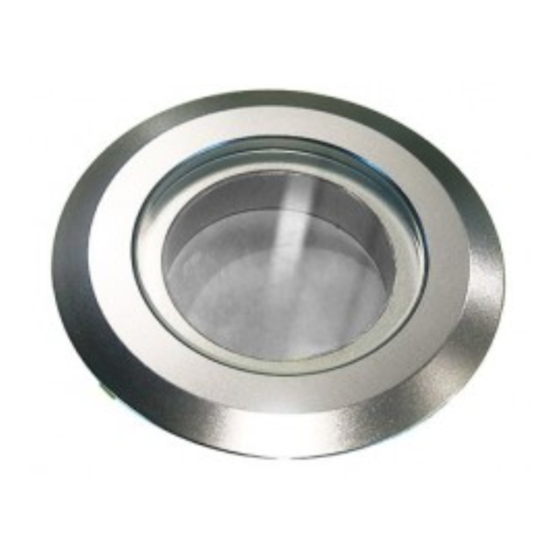

- Page 6 m4 led mario nanni 2006 corpo illuminante per interni ed esterni IP67. nella versione spot è composto da un corpo cilindrico in alluminio ossidato nero e una borchia tonda o quadrata in alluminio ossidato naturale carrabile IK08; nella versione side emitter è composto da un corpo cilindrico in alluminio ossidato nero e una calotta in metacrilato sabbiato oppure in metacrilato trasparente e acciaio inox AISI 316L.
- Page 7 0 ° m4 led spot short IP67 30 ° 30 ° Ø60 60 ° 60 ° led 2700K Ra85 4W 350mA/ 6W 500mA F6.041.08 led 2700K 8W 700mA/12,5W 1050mA 90 ° 90 ° 12500 7500 2500 2500 7500 12500 cd/klm...
- Page 8 m4 led spot comfort IP67 Ø60 led 3000K Ra85 12W/350mA 34° 0,85 F6.004.16 led 3000K 1200lm dotato di connettore m8 provided with m8 connector componenti. components. IK08 Ø 80 borchia tonda alluminio F9.005.01 aluminium round bezel borchia quadrata alluminio vetro tondo F9.005.03.1 aluminium square bezel cavo per connettore.
- Page 9 componenti kit led bianco. white led kit components. cavo con connettore femmina m8 150mm 0,08 F9.250.70 cable with female connector m8 connettori 3 poli 3-pin connectors prolunga con connettori m/f m8 2000mm 0,08 F9.250.72 extension with connectors m/f m8 prolunga con connettori m/f m8 5000mm 0,08 F9.250.73...
- Page 11 IP67 Ø60 3W/ 3x350mA pwm F6.041.05.1 lente 23° inclusa. non utilizzare altre lenti 23° lens included. do not use other lens cavo / cable 6x0,25mm l. 10000mm componenti. components. IK08 Ø 80 borchia tonda alluminio F9.005.01...
- Page 12 m4 led side emitter comf. 100-240V 50-60Hz IP67 Ø60 led 4000K Ra90 F6.042.15 led 4000K led 3000K Ra90 F6.042.16 led 3000K temperatura sul vetro di 30°C/glass temperature 30°C cavo / cable 2x0,75mm l. 150mm m4 led side emitter short IP67 Ø60 led 4000K Ra90...
- Page 13 accessori. accessories. anello cartongesso 0,01 F6.004.20 ring for plasterboard Ø 68 Ø105 cassaforma esterna grigio solo per short F6.004.09 short grey housing for surface mounted installation Ø65 Ø65 cassaforma laterizio comfort 0,07 F6.004.05 comfort brick housing Ø103 Ø65 cassaforma laterizio short 0,04 F6.004.06 short brick housing...
- Page 14 cod. F6.004.05 cod. F6.004.06 cod. F6.004.07 installazione cassaforma laterizio installazione cassaforma laterizio installazione cassaforma laterizio comfort con drenaggio short con drenaggio large con drenaggio installation in brick housing comfort installation in brick housing short installation in brick housing with drainage with drainage large with drainage Ø94...
- Page 15 prevedere una nicchia nella muratura per l’incasso della cassaforma laterizio. posizionare la cassaforma laterizio nel foro facendo passare i cavi di alimentazione all’interno di essa e procedere all’ultimazione della muratura con fi nitura dell’intonaco a fi lo della cassaforma. ATTENZIONE: non sporcare l’interno della cassaforma. evitare che si riempa di cemento.
