Hakko Electronics 192 Instruction Manual

■セッ ト内容
ハッコー192 ・ ・ ・ ・ ・ ・ ・ ・ 1
温度センサー ・ ・ ・ 10ヶ
・ ・ ・ ・ ・ ・ ・ ・ ・ 1
取扱説明書

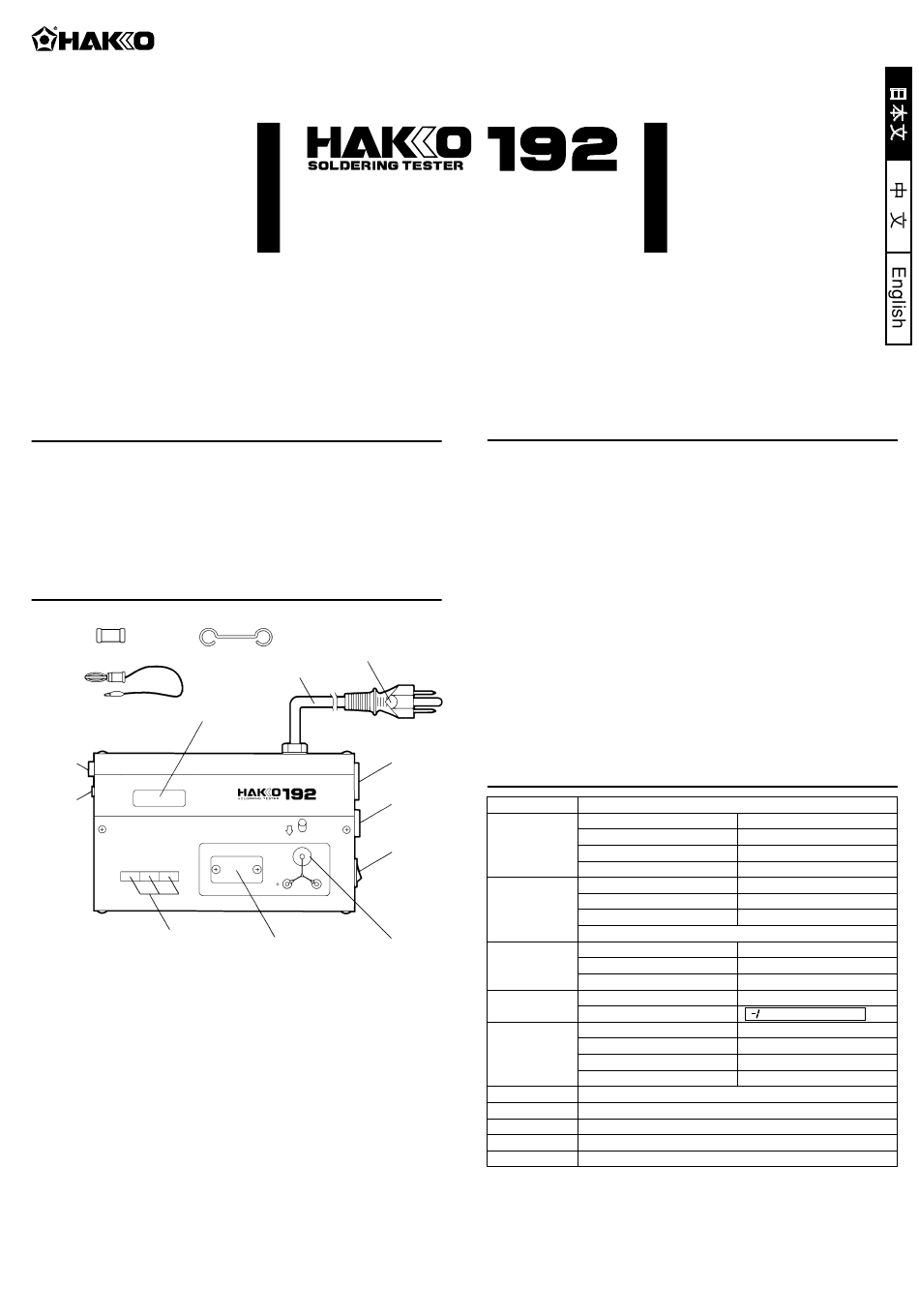

■各部名称
ミゼッ トヒューズ （ ５ Ａ）
グラウン ドクリ ップ
グラウン ド端子
モニター出力
セレク トスイッチ
このたびは、 ハッ コー １ ９ ２ をお買い求めいただ き ま こ とにあ り がと う ご ざいます。 ご使
用になる前に必ず本書をお読みく だ さい。 ま た、 大切に保存しておいてく だ さい。
本機は、 こて先を接地していないはんだこてには使用できません。
本機は、 アース端子を備えたコンセン トに接続し 、 接地してご使用ください。
リング板 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 1 ミゼッ トヒューズ （5Ａ）
グラウン ドクリ ップ 伝導ワイヤー
・ ・ 1
伝導ワイヤー
電源プラグ
電源コー ド
表示部
伝導プレー ト
はんだこてテスター
取扱説明書
■使用上の注意
1. 温度センサーは非常に細い （φ 0.2）
・ ・ 1
ため、 強く押すと切れる恐れがあり
・ ・ ・ ・ ・ ・ ・ 1
ます。 丁寧にお取扱いください。
2. 温度センサーの測温部には、 特殊処
理を施してありますが、 測定を繰り
返すうちに劣化してきます。 正確な
温度を出すため、 早めに交換してく
ださい。
3. ターミナルにフラックスが付着し
た場合は、 アルコールで拭き取って
ください。 シンナーやベンジンはご
使用にならないでください。
4. 測定時には、 こて先に新しいはんだ
をのせてください。 温度センサーま
たは、 伝導プレートとこて先の接触
を確実にするために必要です。
コンセン ト
■仕様
ヒューズ 品番
ホルダー
温度
電源スイッチ
電圧
リング板
抵抗
表示
モニター出力
定格
消費電力
外形寸法
重量
動作環境
※仕様及び外観は改良のため予告なく変更することがありますが、 あらかじめご了承ください。
1
5. 電圧測定時、 伝導プレートにこて先
をあてないとき、 オーバーレンジ表
示にならずに数値が表示されるこ
とがございますが、 故障ではありま
せん。
6. 電圧、 抵抗の測定時は、 本体電源コ
ードは必ず、 接地された二極接地型
コンセントに接続してください。
7. 電圧、 抵抗測定の結果が規定以上の
値が出たときは、 はんだこてのこて
先や取付ネジのゆるみなどを確認し、
再度測定してください。
192-1
分解能 １ ℃
測定範囲 0〜600℃
測定許容差 ±3℃ （300〜500℃の範囲）
センサー K （CＡ） 熱電対
分解能 0. １ mV
測定範囲 0〜90mV （ＡC）
測定許容差 ± （5％ of reading + 1 digit）
MIL-STD-2000 準拠
分解能 ０ . １ Ω
測定範囲 0〜90Ω
測定許容差 ± （5％ of reading + 1 digit）
液晶 （LCD） 表示 3 /
オーバーレンジ
温度 １ mV/℃
電圧 10mV/mV
抵抗 10mV/Ω
バーンアウ ト − ７ V （最大）
AC100V 50/60Hz
1W
200(W） ×50(H） ×120(D)mm
約 1.1kg
0 〜 40℃、20 〜 90％RH、 結露無きこと
桁
