このたびはハッコー FG-101をお買い求めいただき
また、 お読みになった後も大切に保管し ておいて く ださい。
・ 本機は、 こて先を接地していないはんだこてには使用できません。
・ 本機は、 アース端子を備えたコンセントに接続し、 接地してご使用ください。

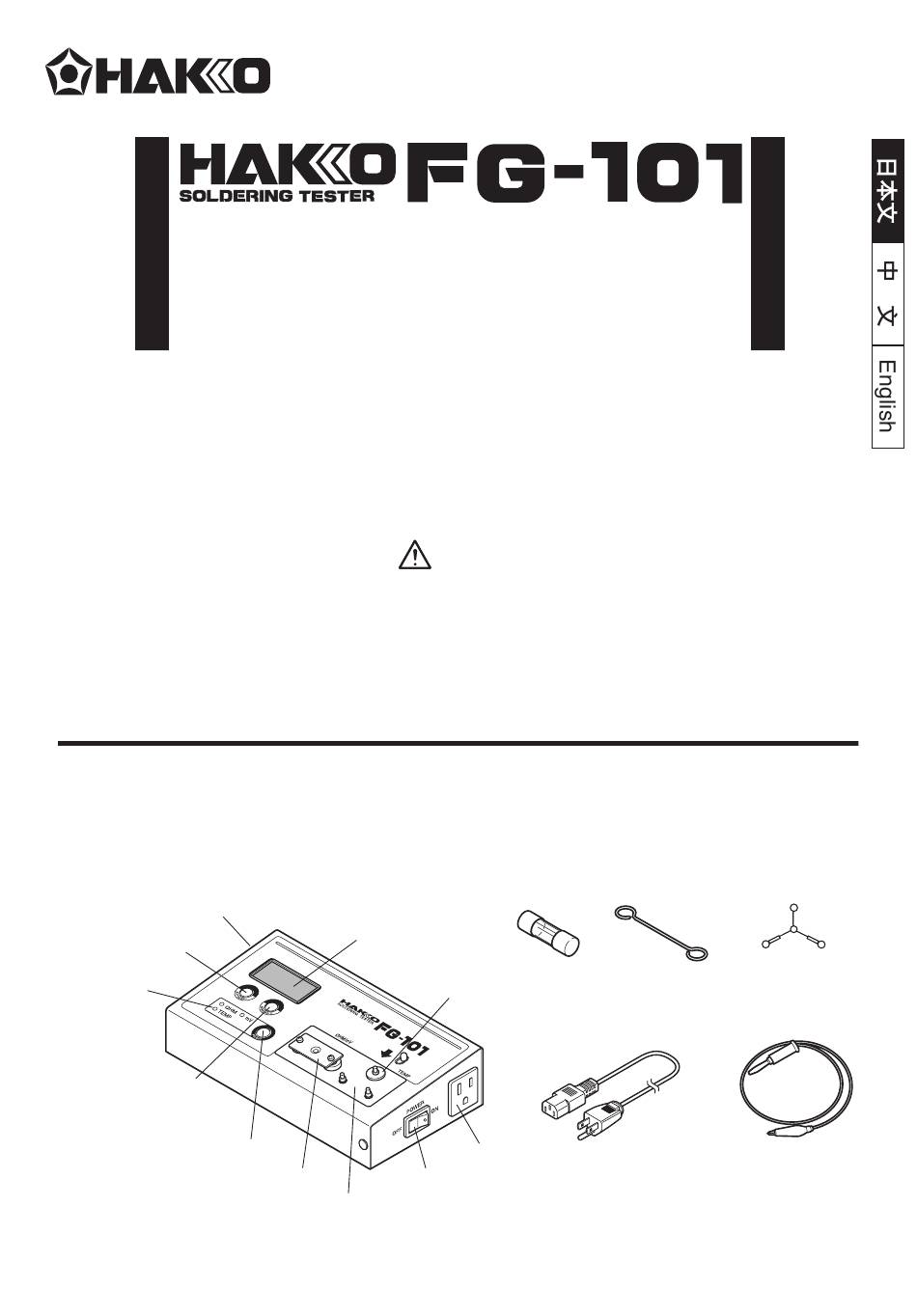

1. セット内容と部品名称
ハッコー FG-101 ..................................................1
ヒューズ ...................................................................1
伝導ワイヤー ..........................................................1
グラウンド端子 (GND)
AUTO ZEROボタン
モード表示
MAX HOLD
ボタン
SELECT ボタン
伝導プレート
※液晶画面と保護板には保護フィルムが貼ってあります。
はんだこてテスター
取 扱 説 明 書
まこ とにありがと うございます。
お使いになる前に必ず本書をお読みく ださい。
液晶画面
ブラインド
プレート
電源スイ ッチ
保護板
注意：
まず最初にセットの内容をご確認ください。
センサー (10 pcs/set) ....................................... 1
グラウンドクリッ プ ................................................. 1
電源コード .............................................................. 1
取扱説明書 ............................................................. 1
ヒューズ
コンセント
電源コード
伝導ワイヤー
センサー
グラウンドクリッ プ
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hakko Electronics FG-101
Summary of Contents for Hakko Electronics FG-101
- Page 1 お使いになる前に必ず本書をお読みく ださい。 また、 お読みになった後も大切に保管し ておいて く ださい。 注意： ・ 本機は、 こて先を接地していないはんだこてには使用できません。 ・ 本機は、 アース端子を備えたコンセントに接続し、 接地してご使用ください。 1. セット内容と部品名称 まず最初にセットの内容をご確認ください。 ハッコー FG-101 ..........1 センサー (10 pcs/set) ........1 ヒューズ ..............1 グラウンドクリッ プ ..........1 伝導ワイヤー ............1 電源コード .............. 1 取扱説明書 ............. 1 グラウンド端子...
- Page 2 2. 仕様 品名 FG-101 消費電力 2.6W 温度 分解能 1℃ 外形寸法 200(W) 50(H) 120(D) 0 ∼ 700℃ * 測定範囲 重量 測定許容差 3℃（300 ∼ 600℃の範囲） 5℃（その他の温度範囲） 使用温度範囲 0 ∼ 40℃、20 ∼ 90%RH、 結 センサー K (CA) 熱電対 露なきこと 環境条件 適用定格汚染度２ 電圧 分解能...
- Page 3 ・ センサーの測温部には、 、特殊処理をしてお りますが、測定をくり返すうちに劣化してき ます。 正確な温度を測定するため、測温部が 消耗したものは、新しいセンサーと交換して ください。 なお、センサーの交換目安は、測 定回数約 50 回です。 注意 ・ ターミナルにフラックスが付着した時は、ア ホットエアー (FR-802 等 ) を FG-101 に直 接当 ルコールで拭き取ってください。 (シンナー てて、測定しないでください。 直接当てた場合、 やベンジンでは、 拭かないでください。) FG101 本体が破損します。 ・ 表示温度が安定した状態で読み取ってくだ さい。 ■ MAX HOLD 機能 ボタンを押すと、画面右下にMAX HOLDと...
- Page 4 (2)こて先 -アース間の電位差 1. 測定するはんだこての電源プラグを、 FG-101 本体のコンセントに差し込みます。 2. こて先が設定温度、または、設定温度を可変 できるタイプは、 最高温度に設定し、 最高温度 に到達するのを待ちます。 3. SELECTボタンを押し、 モード表示を"mV"にし ます。 ボタンを押します。("AUTO ZERO 機能 "を AUTO ZERO 参照 ) 5. こて先をクリーニングして、新しいはんだをのせ 注記： ます。 電圧測定時、 伝導プレートにこて先をあてない時、 6. 伝導プレートの中央部にはんだを盛り、 良好な 数値が表示されますが、故障ではありません。 ま はんだぬれが形成されるまで加熱します。 た、 測定範囲外の値が入力された時、 測定範囲外 7. 表示が安定したら読み取ります。...
- Page 5 部品名 品番 部品名 B1752 伝導プレート 191-212C センサー／鉛フリー対応 10 ヶ 校正証明書付き B1754 グラウンドクリップ A1310 * はんだ槽温度プローブ B1950 伝導ワイヤー C1220 自動機用温度プローブ B2468 ヒューズ／ 125V-5A B2387 電源コード *3 はんだ槽用のプローブです。 従来の温度センサーを外 191-212 センサー／鉛フリー対応 10 ヶ し、 温度プローブのコネクターの赤、 青の色を合わせ て、 FG-101 本体のターミナルに差し込みます。 プロー ブの先をはんだの中に入れ、 測定します。...
- Page 6 ® 焊鐵測試儀 使 用 說 明 書 承蒙惠顧 , 謹致謝忱。 使用 HAKKO FG-101 之前 , 請詳閱本使用說明書 , 正確使用。閱後請妥為收存 , 以備日後參閱。 注意 ●如果焊鐵未接地 , 不可使用 HAKKO FG-101。 ●將本測試儀插入接地 (3 孔 ) 插座使用。 1. 包裝清單 請先確認包裝的內容。 HAKKO FG-101 ............1 多功能插頭 ..............1 保險絲...
- Page 7 2. 規格 名稱 HAKKO FG-101 功率消耗 100V-2.6W, 110V-2.9W, 120V-2.6W, 220V-2.7W, 230V-2.8W, 240V-3.0W 溫度 分解 1℃ 0 ~ 700℃ * 1 外形尺寸 200(W)×50(H)×120(D) mm 測試範圍 重量 精確度 ±3℃ (300 ~ 600℃之間 ) ±5℃ ( 其他溫度範圍 ) 操作環境 0 ~ 40℃ , 20 ~ 90%RH ( 無結露 ) 傳感器...
- Page 8 溫度 , 請更換測溫部已損耗的傳感器。另 外 , 傳感器的更換標準大約為測量次數 50 次。 注意 ·終端上粘附了助焊劑時 , 請用酒精擦拭。 ( 請 不要用稀釋劑和汽油擦拭。) 請勿將熱風機 (FR-802 等 ) 直接吹向 FG-101 來進行 ·溫度顯示穩定後 , 再辨認。 測定。直接吹的話 , 會使 FG-101 主機受損。 ■ MAX HOLD 功能 按下 按鈕 , 畫面右下方則顯示 MAX MAX HOLD HOLD。此狀態下顯示溫度最大值。...
- Page 9 ·如果所測試電壓和電阻值大過設定電阻值時 , 應檢查焊鐵頭 , 確保焊鐵的拴緊螺絲未鬆脫 , 然後再 測試。 ■ AUTO ZERO 功能 · mV 和 OHM 模式需一項一項執行。 ·當按下 按鈕時 , 會出現 0.0.0 → 0.0 → 0 模式顯示。請稍候至回復到通常表示。 AUTO ZERO · AUTO ZERO 的補正值記錄在 FG-101 本機上 , 即使關閉電源後 , 下次使用時補正值也有效。 ●接地終端 (GND) 如使用鱷夾接地的焊鐵時 , 應將鱷夾連接接地終端 (GND)。...
- Page 10 適用於測量焊錫槽溫度探針 B3213 多功能插頭 C1220 適用於測量自動機器溫度探針 B3214 歐式插頭 B1752 導電板 *3 焊錫槽專用探針。將傳感器拆下 , 再把探針連接部的紅色對紅 B1754 接地夾 色終端 , 籃色對籃色終端連接到 FG-101 機身 , 然後用探針前 B1950 傳導線 端插入錫爐即可測量溫度。 B1258 保險絲 /250V-3.15A B2468 保險絲 /125V-5A 191-212 傳導線 / 無鉛對應 10 個 B2419 電源線三芯美國式插頭 B2421 電源線三芯沒有插頭...
-
Page 11: Packing List
Soldering Tester Instruction Manual Thank you for purchasing the HAKKO FG-101 Soldering Tester. Be sure to read these instructions before using your HAKKO FG-101, and keep the instructions handy for reference during use. CAUTION The HAKKO FG-101 cannot be used with ungrounded soldering irons. -
Page 12: Specifications
2. SPECIFICATIONS Model Name HAKKO FG-101 Temperature Resolution 1°C (1°F) 0 - 700°C (32 - 1300°F) * 1 Measurement Range Precision ±3°C (300 to 600°C)/±6°F (572 to 1112°F) ±5°C/10°F (other than above) Sensor K (CA) type thermocouple Voltage Resolution 0.1mV... - Page 13 Do not use thinner or benzin for cleaning. • Please read when the temperature CAUTION stabilizes. Do not directly contact the FG-101 with hot air MAX HOLD function (FR-802, etc.), during measurement. Direct contact with hot air can damage the FG-101.
- Page 14 (2) Measuring the difference in potential between tip and ground 1. Insert the power cord of the soldering iron to be tested into the receptacle on the HAKKO FG-101. 2. Wait until the tip reaches the set temperature. If the soldering iron is a variable tip temperature model, set temperature to the maximum.
-
Page 15: Parts List
*3 Remove the standard sensor, and connect the red B1258 Fuse/250V-3.15A connector of this option to the red terminal of the B2468 Fuse/125V-5A HAKKO FG-101 and the blue connector to the blue 191-212 Sensor/Lead free 10 pcs. terminal. Insert the top of the probe into solder to B2419 Power cord, 3 wired cord &... - Page 16 產品中有毒有害物質或元素的名稱及含量 有毒有害物質或元素 部件名稱 多溴二苯醚 六價鉻 多溴聯苯 鉛(Pb) 汞(Hg) 鎘(Cd) (PBDE) (Cr(VI)) (PBB) 終端 × ○ ○ ○ ○ ○ 連接器 × ○ ○ ○ ○ ○ 插頭 × ○ ○ ○ ○ ○ ○： 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T11363-2006 標準規定的限量要求以下。 ×： 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006 標準規定的限量要求。 注有...
