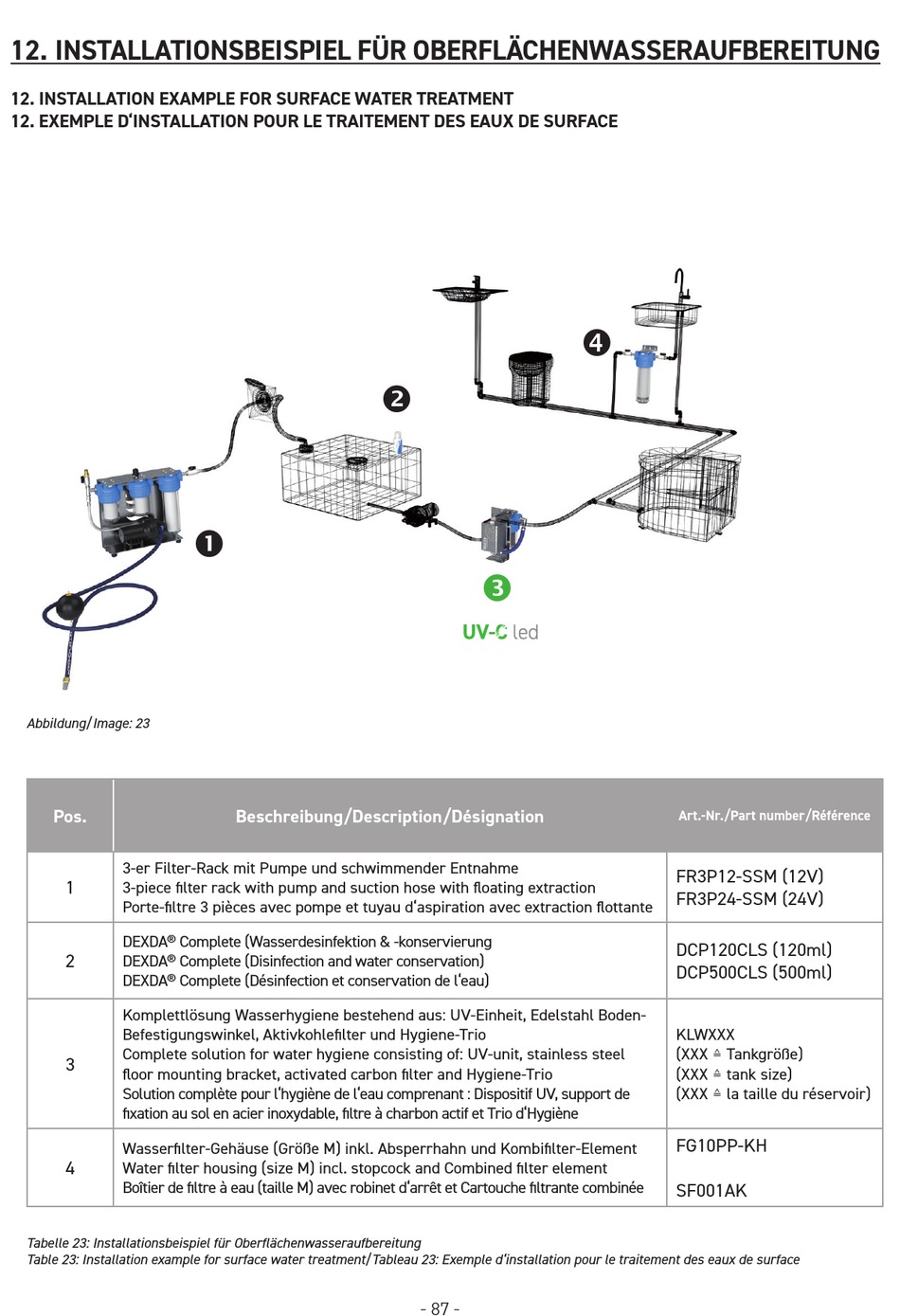

12. INSTALLATIONSBEISPIEL FÜR OBERFLÄCHENWASSERAUFBEREITUNG

12. INSTALLATION EXAMPLE FOR SURFACE WATER TREATMENT

12. EXEMPLE D'INSTALLATION POUR LE TRAITEMENT DES EAUX DE SURFACE

Abbildung/Image: 23
Pos.
3-er Filter-Rack mit Pumpe und schwimmender Entnahme
1
3-piece fi lter rack with pump and suction hose with fl oating extraction
Porte-fi ltre 3 pièces avec pompe et tuyau d'aspiration avec extraction fl ottante
DEXDA® Complete (Wasserdesinfektion & -konservierung
2
DEXDA® Complete (Disinfection and water conservation)
DEXDA® Complete (Désinfection et conservation de l'eau)
Komplettlösung Wasserhygiene bestehend aus: UV-Einheit, Edelstahl Boden-
Befestigungswinkel, Aktivkohlefi lter und Hygiene-Trio
Complete solution for water hygiene consisting of: UV-unit, stainless steel
3
fl oor mounting bracket, activated carbon fi lter and Hygiene-Trio
Solution complète pour l'hygiène de l'eau comprenant : Dispositif UV, support de
fi xation au sol en acier inoxydable, fi ltre à charbon actif et Trio d'Hygiène
Wasserfi lter-Gehäuse (Größe M) inkl. Absperrhahn und Kombifi lter-Element
4
Water fi lter housing (size M) incl. stopcock and Combined fi lter element
Boîtier de fi ltre à eau (taille M) avec robinet d'arrêt et Cartouche fi ltrante combinée
Tabelle 23: Installationsbeispiel für Oberflächenwasseraufbereitung
Table 23: Installation example for surface water treatment/Tableau 23: Exemple d'installation pour le traitement des eaux de surface

Beschreibung/Description/Désignation


- 87 -

Art.-Nr./Part number/Référence
FR3P12-SSM (12V)
FR3P24-SSM (24V)
DCP120CLS (120ml)
DCP500CLS (500ml)
KLWXXX
(XXX ≙ Tankgröße)
(XXX ≙ tank size)
(XXX ≙ la taille du réservoir)
FG10PP-KH
SF001AK
