3.4 Éléments de commande et de signalisation
3.4.1 Position des éléments de commande et de signalisation

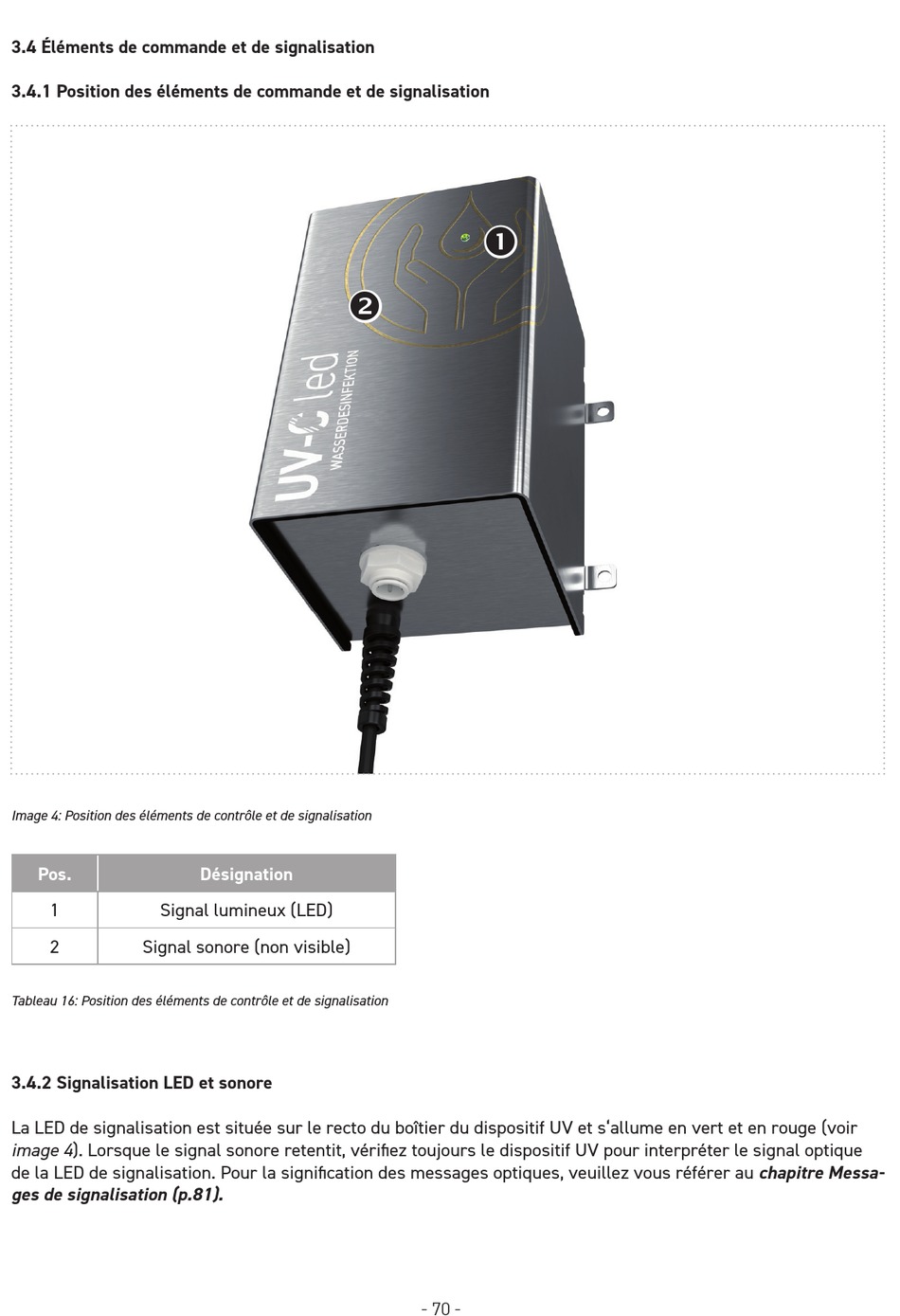

Image 4: Position des éléments de contrôle et de signalisation
Pos.
1 Signal lumineux (LED)
2 Signal sonore (non visible)
Tableau 16: Position des éléments de contrôle et de signalisation
3.4.2 Signalisation LED et sonore
La LED de signalisation est située sur le recto du boîtier du dispositif UV et s'allume en vert et en rouge (voir
image 4). Lorsque le signal sonore retentit, vérifi ez toujours le dispositif UV pour interpréter le signal optique
de la LED de signalisation. Pour la signifi cation des messages optiques, veuillez vous référer au chapitre Messa-
ges de signalisation (p.81).
 
