4.3 Installation & Inbetriebnahme
4.3.1 Installationsorte

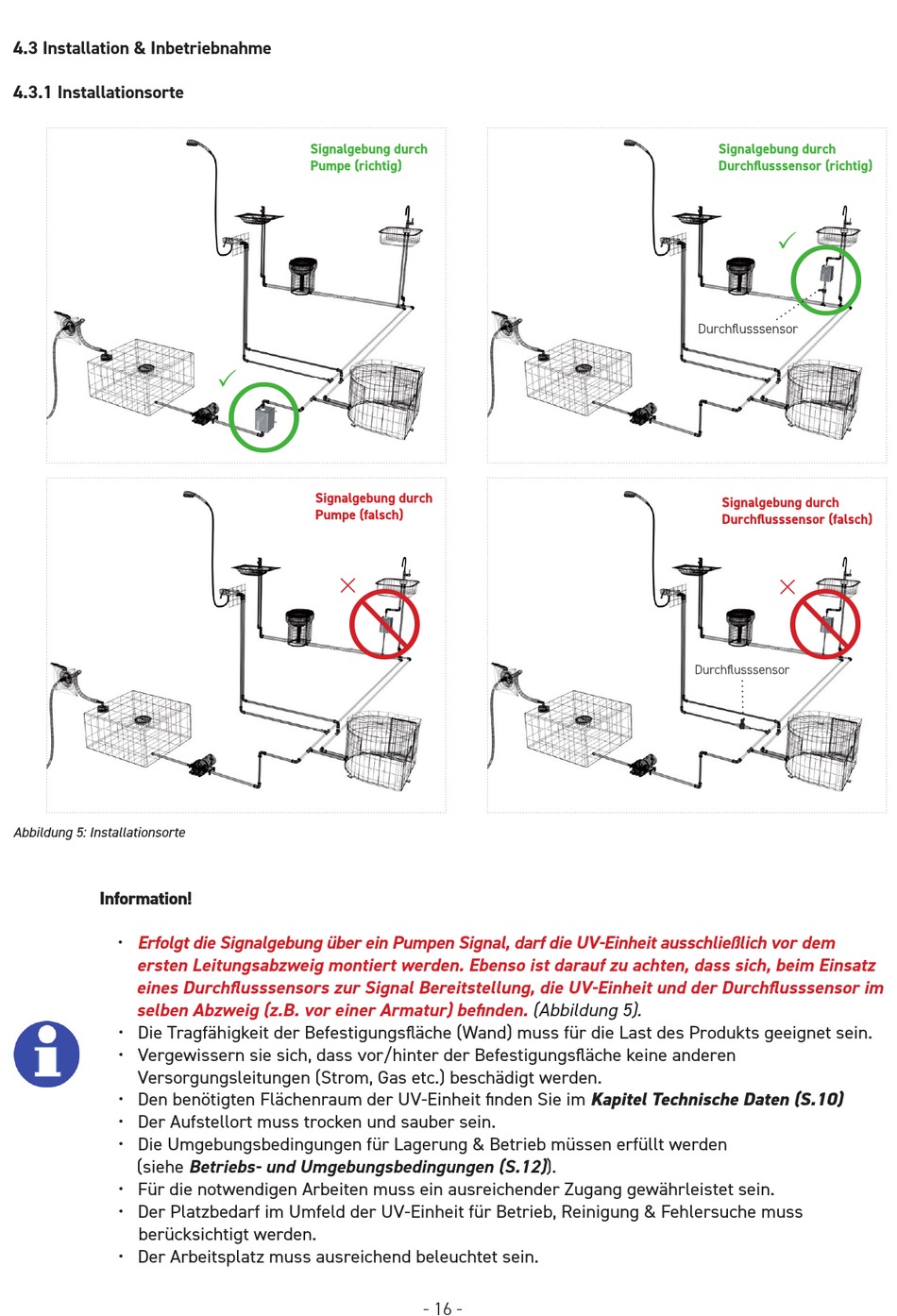

Abbildung 5: Installationsorte
Information!
Erfolgt die Signalgebung über ein Pumpen Signal, darf die UV-Einheit ausschließlich vor dem
•
ersten Leitungsabzweig montiert werden. Ebenso ist darauf zu achten, dass sich, beim Einsatz
eines Durchfl usssensors zur Signal Bereitstellung, die UV-Einheit und der Durchfl usssensor im
selben Abzweig (z.B. vor einer Armatur) befi nden.
• Die Tragfähigkeit der Befestigungsfl äche (Wand) muss für die Last des Produkts geeignet sein.
• Vergewissern sie sich, dass vor/hinter der Befestigungsfl äche keine anderen
Versorgungsleitungen (Strom, Gas etc.) beschädigt werden.
• Den benötigten Flächenraum der UV-Einheit fi nden Sie im Kapitel Technische Daten (S.10)
• Der Aufstellort muss trocken und sauber sein.
• Die Umgebungsbedingungen für Lagerung & Betrieb müssen erfüllt werden
(siehe Betriebs- und Umgebungsbedingungen (S.12)).
• Für die notwendigen Arbeiten muss ein ausreichender Zugang gewährleistet sein.
• Der Platzbedarf im Umfeld der UV-Einheit für Betrieb, Reinigung & Fehlersuche muss
berücksichtigt werden.
• Der Arbeitsplatz muss ausreichend beleuchtet sein.




(Abbildung 5).
- 16 -




