3.4 Bedien- und Signalelemente

3.4.1 Lage von Bedien- und Signalelementen

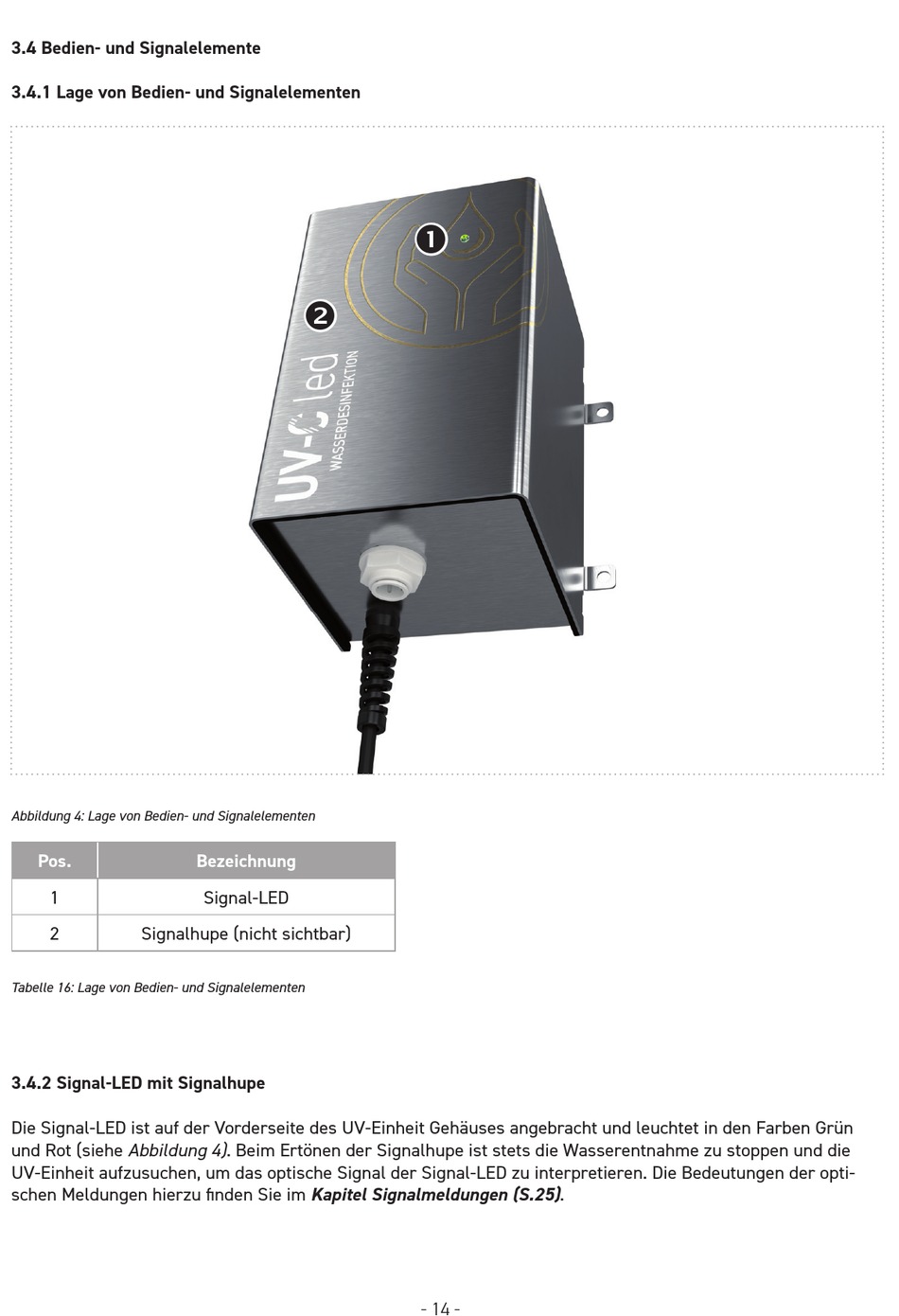

Abbildung 4: Lage von Bedien- und Signalelementen
Pos.
1
2 Signalhupe (nicht sichtbar)
Tabelle 16: Lage von Bedien- und Signalelementen

3.4.2 Signal-LED mit Signalhupe

Die Signal-LED ist auf der Vorderseite des UV-Einheit Gehäuses angebracht und leuchtet in den Farben Grün
und Rot (siehe Abbildung 4). Beim Ertönen der Signalhupe ist stets die Wasserentnahme zu stoppen und die
UV-Einheit aufzusuchen, um das optische Signal der Signal-LED zu interpretieren. Die Bedeutungen der opti-
schen Meldungen hierzu fi nden Sie im Kapitel Signalmeldungen (S.25).
 
Bezeichnung
Signal-LED
 
- 14 -
