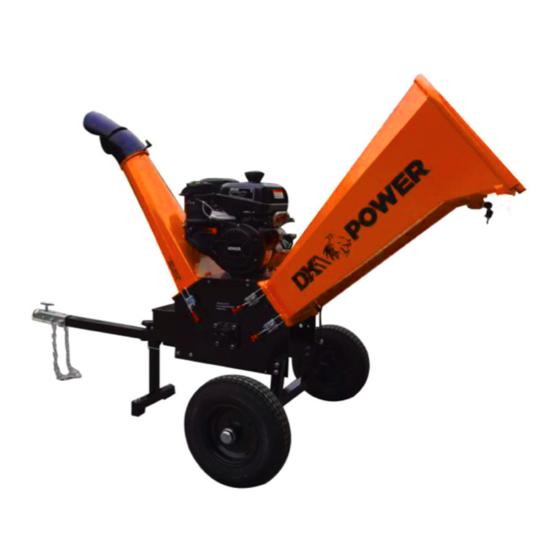

OPC506
6 INCH COMMERCIAL CHIPPER
SWING CHUTES • TOWABLE • KOHLER® ENGINE
ASSEMBLY GUIDE
DK2 CORPORATE HEAD OFFICE
5330 MAINWAY
BURLINGTON, ONTARIO
L7L6A4 CANADA
DK2 USA WEST
4301 S VALLEY VIEW BLVD. SUITE 10-11
LAS VEGAS, NEVADA
89103 USA
DK2 USA EAST
3750 SOUTH AVENUE, NORTH UNIT
TOLEDO, OHIO
43615 USA
PARTS AND SERVICE 702-331-5353
-
WWW.DK2POWER.COM
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for DK2 Power OPC506
Summary of Contents for DK2 Power OPC506
- Page 1 OPC506 6 INCH COMMERCIAL CHIPPER SWING CHUTES • TOWABLE • KOHLER® ENGINE ASSEMBLY GUIDE DK2 CORPORATE HEAD OFFICE 5330 MAINWAY BURLINGTON, ONTARIO L7L6A4 CANADA DK2 USA WEST 4301 S VALLEY VIEW BLVD. SUITE 10-11 LAS VEGAS, NEVADA 89103 USA DK2 USA EAST...
- Page 2 Open and unpack all items. Leave lots of working space. Inspect all parts. NOTE: UPON INSPECTION OF PARTS, IF YOU FIND ANY MISSING PARTS PLEASE CALL DK2 POWER AT 702-331-5353 OR CONTACT US VIA OUR WEBSITE WWW.DK2POWER.COM PLEASE DO NOT RETURN TO THE STORE.
- Page 3 STEP 2 INSTALL CHUTES Install the feed chutes on the 2 hinges. To seat the hinge pins for the first time a rubber mallet may be used to tap the pins into the hinges. These are tight fitting to reduce vibration noise. Close each Chute, and latch them.
- Page 4 STEP 3 INSTALL AXLE AND TIRES Remove all hardware from axle. Install with 4 bolts to machine body. Install wheels with air stem facing out, then large washer, then nut, then turn by hand to tighten, back off nut to align hold and insert pin and secure. Align wheel cap in groove and tap easy with a rubber mallet or a block of wood and a hammer until seated all around even into the groove.
- Page 5 STEP 4 INSTALL TOW BAR ASSY Tip the unit back and rest the large chute on the ground. Install with 4 bolts the front tow assembly.
- Page 6 STEP 5 INSTALL DROP STAND Install the drop stand and pin it.
- Page 7 STEP 6 INSTALL TOW BAR Slide and lock the tow bar and you’re all done.
- Page 8 ENGINE ENGINE CHECKLIST READ THE KOHLER® ENGINE MANUAL SUPPLIED WITH YOUR UNIT FOR FULL ENGINE OPERATION, SAFETY, AND MAINTENANCE PROCEDURES. ON/OFF KEY LOCK GAS - USE MID-GRADE OR HIGHER CHOKE - LEFT IS ON / RIGHT IS OFF (RUN POSITION) GAS ON/OFF SWITCH - LEFT IS OFF / RIGHT IS ON THROTTLE - RABBIT FAST / TURTLE SLOW PULL STARTER - PULL TIGHT, THEN PULL START...
- Page 9 BLADES HOW TO REVERSE YOUR BLADES YOUR CHIPPER IS EQUIPPED WITH DUAL REVERSABLE CUTTING BLADES. Turn engine key off, remove key and unplug the spark plug. Open the large feed chute. Before removing the bolts that mount the blades, place paper towels in the area opening between the drum and the drum housing.
- Page 10 BLADES HOW TO REVERSE YOUR BLADES...
-
Page 11: Parts List
PARTS LIST CHECKING THE SCHEMATICS... - Page 12 PARTS LIST CHECKING THE SCHEMATICS Specification Specification feed hopper pin¢4.0X40 outlet hopper boltM 10*80 support foot washer¢10*¢22*2.2 tow bar connecting part rubber wheel axle boltM8*70 crush house buckle tool box cover chain M8 locknut boltM 10*90 ¢8Iockwasher tow bar washer¢8*¢16*1.6 hitch trailer plate for protection sheet Square latch...
-
Page 13: Operation
OPERATION BEFORE TURNING KEY AND PULL STARTING ENGINE CLEAR AREA OF ALL PEOPLE AND PROPERTY THAT COULD BE DAMAGED. THINK SAFELY. CHIPS ARE FLYING PROJECTILES AND CAN CAUSE INJURY. CHECK BOTH CHUTES AND MAKE SURE THEY ARE CLOSED AND LOCKED. WEAR SAFETY GLASSES, HEARING PROTECTION, AND GLOVES. -
Page 14: Warranty
(1) year from the date of the original purchase. If one (1) year from the original date of purchase this OPC506 fails due to defect in material or 1-year parts only warranty no labor. -
Page 16: Guide D'assemblage
OPC506 DÉCHIQUETEUSE COMMERCIALE DE 6 POUCES CHUTES PIVOTANTES • REMARQUABLE • MOTEUR KOHLER® GUIDE D’ASSEMBLAGE DK2 CORPORATE HEAD OFFICE 5330 MAINWAY BURLINGTON, ONTARIO L7L6A4 CANADA DK2 USA WEST 4301 S VALLEY VIEW BLVD. SUITE 10-11 LAS VEGAS, NEVADA 89103 USA... - Page 17 Ouvrez et déballez tous les articles. Laissez beaucoup d’espace de travail. Inspectez toutes les pièces REMARQUE: À L’INSPECTION DES PIÈCES SI VOUS TROUVEZ TOUT DOMMAGE OU MANQUANT PIÈCES S’IL VOUS PLAÎT APPELER DK2 POWER AU 702-331-5353 OU CONTACTEZ-NOUS VIA NOTRE SITE WEB WWW.DK2POWER.COM VEUILLEZ NE PAS RETOURNER AU MAGASIN...
- Page 18 ÉTAPE 2 INSTALLER LA GOULOTTE D’ALIMENTATION Installer la goulotte d’alimentation sur les 2 charnières. Pour asseoir les goupilles de charnière pour la première fois, un maillet en caoutchouc peut être utilisé pour taper les goupilles dans les charnières. ils sont bien ajustés pour réduire le bruit de vibration.
- Page 19 ÉTAPE 3 INSTALLER L’ESSIEU ET LES PNEUS Retirez toute la quincaillerie de l’essieu. installer les 4 boulons au corps de la machine Installez les roues avec le cœur des roues vers l’extérieur, puis la grande rondelle, ensuite l’écrou, puis tournez à la main pour serrer, desserrez l’écrou pour aligner le trou et insérez la goupille et fixez-la.
- Page 20 ÉTAPE 4 INSTALLER L’ENSEMBLE DE BARRE DE REMORQUAGE Inclinez l’unité vers l’arrière et posez la grande chute sur le sol. Installer avec 4 boulons l’ensemble de remorquage avant.
- Page 21 ÉTAPE 5 INSTALLER LE SUPPORT COULISSANT Installer le support coulissant et sa goupille de sécurité...
- Page 22 ÉTAPE 6 INSTALLER LA BARRE DE REMORQUAGE Faites glisser et verrouillez la barre de remorquage et vous avez terminé.
- Page 23 ÉTAPE 7 LISTE DE CONTRÔLE MOTEUR Lire le manuel du moteur KOLHER® inclus avec votre déchiqueteuse pour les instructions complètes sur la sécurité et l’opération et l ‘entretien VERROUILLAGE DE LA CLÉ ON/OFF ESSENCE - UTILISATION D’ESSENCE DE GRADE MOYEN OU SUPÉRIEUR ÉTRANGLEUR (CHOKE) - GAUCHE EST ENGAGER (ON)/DROIT EST DÉSENGAGÉ...
- Page 24 Plus de serviettes en papier ou une serviette de magasin font aussi le travail. Retirez la lame, inversez-la sur le nouveau tranchant et réinstallez-la. Utilisez uniquement des lames OEM DK2 Power. Utilisez du Loctite sur les bandes de roulement des boulons lors du remplacement des boulons.
- Page 25 LA LAME INVERSER LES LAMES...
-
Page 26: Liste Des Pièces
LISTE DES PIÈCES SCHÉMA... - Page 27 LISTE DES PIÈCES SCHÉMA Specification Specification trémie alimentation goupille 4,0X40 Trémie sorties boulons M 10 x80 pieds de support rondelle 10 x 22 x 2,2 pièces de connexion d'attelage caoutchouc Axe de roues boulons M8 x 70 broyeur boucle couvercle de boîte à outils chaîne contre-écrou M8 boulons M 10 x 90...
- Page 28 FONCTIONNEMENT AVANT DE TOURNER LA CLÉ ET DE DÉMARRER LE MOTEUR ESPACE LIBRE DE TOUTES PERSONNES ET BIENS QUI POURRAIENT ÊTRE ENDOMMAGÉS. PENSEZ À LA SÉCURITÉ. LES COPEAUX VOLENT ET DEVIENNENT DES PROJECTILES QUI PEUVENT CAUSER DES BLESSURES. PORTER DES LUNETTES DE SÉCURITÉ, UNE PROTECTION AUDITIVE ET DES GANTS.
-
Page 29: Garantie
(1) an à compter de la date d’achat d’origine. Si dans un délai d’un (1) an à compter de la date d’achat originale, cet OPC506 échoue en raison d’un défaut de matériel ou de fabrication, Detail K2 réparera, remplacera ou fournira toute pièce défectueuse couverte à...
