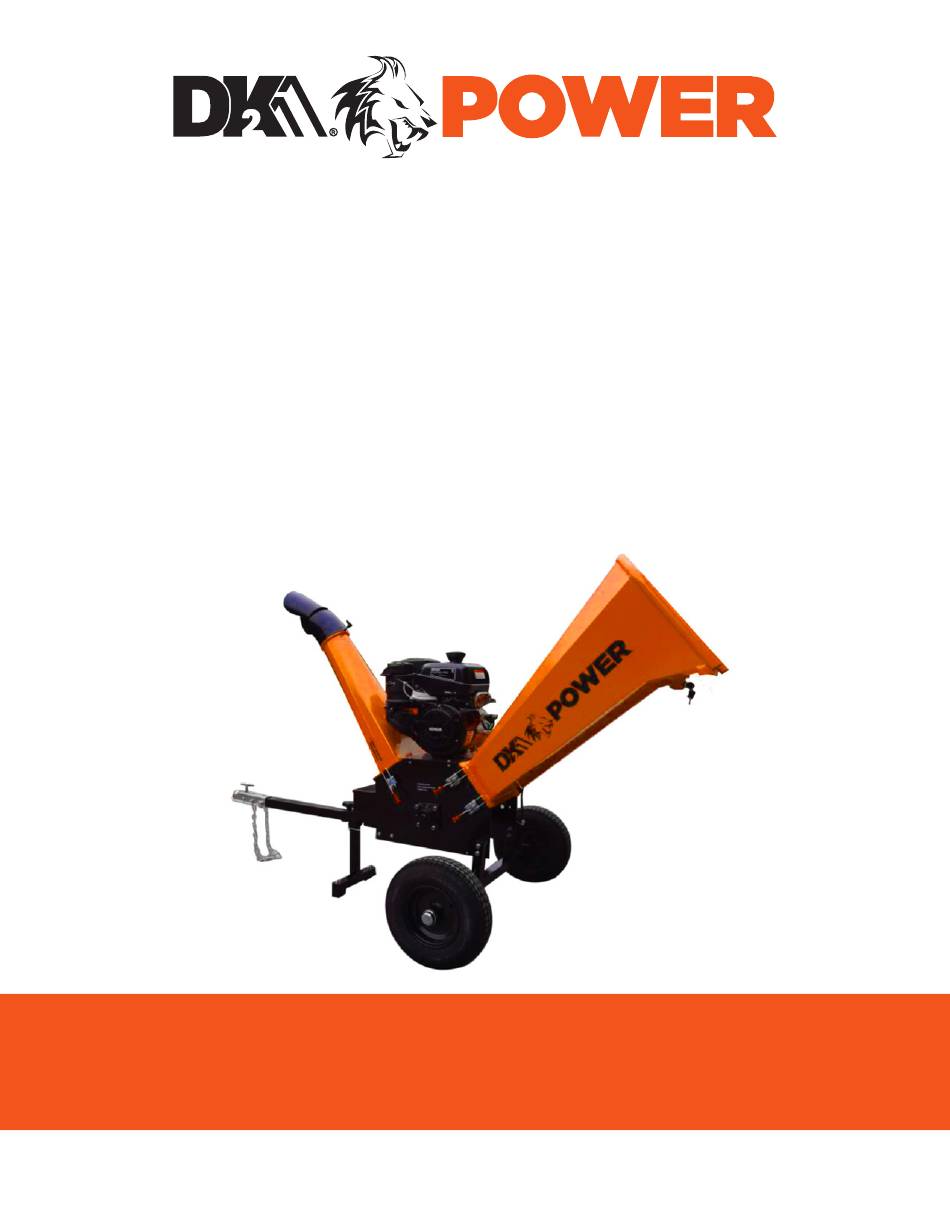

OPC506(G)
6 INCH COMMERCIAL CHIPPER
SWING CHUTES • TOWABLE • KOHLER ENGINE
ASSEMBLY GUIDE
DK2 USA WEST
DK2 CORPORATE OFFICE
DK2 USA EAST
4301 S VALLEY VIEW BLVD.
5330 MAINWAY
3750 SOUTH AVENUE
SUITE 10-11 LAS VEGAS, NEVADA
BURLINGTON, ONTARIO
NORTH UNIT, TOLEDO, OHIO
89103 USA
L7L6A4 CANADA
43615 USA
PARTS AND SERVICE 1 (888) 277-6960 | WWW.DETAILK2.COM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OPC506 and is the answer not in the manual?

Questions and answers

Related Manuals for DK2 Power OPC506

Summary of Contents for DK2 Power OPC506

  • Page 1 OPC506(G) 6 INCH COMMERCIAL CHIPPER SWING CHUTES • TOWABLE • KOHLER ENGINE ASSEMBLY GUIDE DK2 USA WEST DK2 CORPORATE OFFICE DK2 USA EAST 4301 S VALLEY VIEW BLVD. 5330 MAINWAY 3750 SOUTH AVENUE SUITE 10-11 LAS VEGAS, NEVADA BURLINGTON, ONTARIO...

  • Page 2: Table Of Contents

    WARRANTY ..............19 2 | OPC506(G) man.

  • Page 3: Section I: Assembly

    SECTION I ASSEMBLY...

  • Page 4: Step 1: Rear Wheel Axle

    Tip the unit forward and balance it with a helper. Place rear wheel axle assembly on chipper using supplied bolts. Install the bolts from the outside with the nuts on the inside. Lower the unit back to rest on the wheels. 4 | OPC506(G) man.

  • Page 5: Step 2: Rear Wheels

    ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 2: REAR WHEELS Remove all hardware from the axle. Install the wheel with stem facing out, then large washer, then nut. Turn by hand to tighten, back off nut to align hole, insert the pin and secure as shown. Align the wheel cap in the groove and tap lightly with a rubber mallet or a block of wood and hammer until seated evenly into the groove.

  • Page 6: Step 3: Tow Bar And Stand

    Assemble the tow stand and insert the hitch pin. Lower the unit back to level and rest on the drop stand. Insert the tow bar and secure with the tow bar screw lock. 6 | OPC506(G) man.

  • Page 7: Step 4: Feed Chute

    ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 4: FEED CHUTE Install the feed chute on the two hinges. To seat the hinge pins for the first time, a rubber mallet may be used to tap the pins into the hinges. These are tight fitting to reduce vibration noise. Close the chute and latch it.

  • Page 8: Step 5: Chip Chute Deflector

    ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 5: CHIP CHUTE DEFLECTOR INSTALL CHIP CHUTE DIRECTIONAL DEFLECTOR TIGHTEN LOCKING HANDLES 8 | OPC506(G) man.

  • Page 9: Step 6: Chip Chute

    ASSEMBLY STEP BY STEP INSTRUCTIONS STEP 6: CHIP CHUTE Install the chip chute on the hinges. Swing the chute closed and latch it. NOTE: A rubber mallet may be used if needed to seat the hinges for the first time install. Moving the hood back and forth also helps seat the hinges in place.

  • Page 10: Section Ii: Safety & Operation

    SECTION II SAFETY & OPERATION...

  • Page 11: Your Kohler Engine

    SAFETY & OPERATION YOUR KOHLER ENGINE Read the Kohler engine manual supplied with your unit for full engine operation, safety, and maintenance instruction. On / Off Key Lock Gas - Use Mid Grade or Higher Choke - Left is On / Right is Off (Run Position) Gas On / Off Switch - Left is Off / Right is On Throttle - Rabbit Fast / Turtle Slow Pull Starter - Pull Tight - Then Pull Start...

  • Page 12: Reversing Your Oem Blades

    Use the supplied T-handle tool to remove and replace bolts. Wear protective gloves, the blades are very sharp. Remove the paper towels, any paper left in the chipper will be cut up on the next running operation. EXAMPLE ON THE NEXT PAGE 12 | OPC506(G) man.
  • Page 13 SAFETY & OPERATION REVERSING YOUR OEM BLADES v.210818 | 13...

  • Page 14: Safe Practices & General Information

    Children should not run this equipment. • Stay alert of your surroundings and persons that could appear in the chipping projectile path while operating. • Feed large diameter trees slowly into the cutting drum to regain cutting RPM between cuts. 14 | OPC506(G) man.
  • Page 15 SAFETY & OPERATION SAFE PRACTICES & GENERAL INFORMATION GENERAL INFORMATION • Run all contents in the hopper through the machine before shutting the engine off to prevent loose wood from lodging between blades, causing a jammed drum before your next engine start-up.

  • Page 16: Section Iii: Parts & Schematics

    SECTION III PARTS & SCHEMATICS...

  • Page 17: Schematics

    PARTS & SCHEMATICS SCHEMATICS Scan here to access the DK2 POWER Parts Store or open your browser and go to www.detailk2.com/shop-power-equipment-parts Your Chipper model is: OPC506(G) v.210818 | 17...

  • Page 18: Parts List

    Inside hexagonal cylindrical head screw M6 x 90 M6 locknut Mounted bearings Bolt M5 x 16 Steel plate for mounted bearing Clip Rotor Washer dia. 5 x dia. 10 x 1.0 Blade Dia. 5 lockwasher Blade bolt M5 locknut 18 | OPC506(G) man.

  • Page 19: Warranty

    If within one (1) year from the original date of purchase this product fails due to defect inmaterial or workmanship, Detail K2 will repair, replace, or supply any covered defective part at ouroption. DK2 POWER is 1-year parts only warranty no labor. Kohler 3 year warranty is PARTS and LABOR.
  • Page 21 OPC506(G) DÉCHIQUETEUSE COMMERCIAL 6 POUCES CHUTES PIVOTANTES • REMORQUABLES • MOTEUR KOHLER GUIDE DE MONTAGE DK2 ÉTATS-UNIS OUEST SIÈGE SOCIAL CORPORATIF DK2 DK2 USA EST 4301 S VALLEY VIEW BLVD. 5330 MAINWAY 3750 AVENUE SUD SUITE 10-11 LAS VEGAS, NEVADA BURLINGTON, ONTARIO UNITÉ...
  • Page 22 GARANTIE ..............19 2 | OPC506(G) man.

  • Page 23: Section I : Montage

    SECTION I MONTAGE...

  • Page 24: Étape 1 : Essieu De Roue Arrière

    Faites basculer l’unité vers l’avant et équilibrez-la avec un assistant. Placez l’ensemble d’essieux de la roue arrière sur la déchiqueteuse à l’aide des boulons fournis. Installez les boulons de L’EXTÉRIEUR avec les écrous à L’INTÉRIEUR. Abaissez l’unité pour qu’elle repose sur les roues. 4 | OPC506(G) man.

  • Page 25: Étape 2 : Roues Arrière

    MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 2 : ROUES ARRIÈRE Retirez toute la quincaillerie de l’essieu. Installez la roue avec la tige tournée vers l’extérieur, puis la grande rondelle, puis l’écrou, puis tournez à la main pour serrer, desserrez l’écrou pour aligner le trou et insérez la goupille et fixez-la comme illustré.

  • Page 26: Étape 3 : Barre De Remorquage Et Support

    écrous à l’intérieur. Assemblez le support et insérez la goupille. Abaissez l’unité au niveau pour qu’elle repose sur le support. Insérez la barre de remorquage et fixez-la avec la barrure vissable incluse. 6 | OPC506(G) man.

  • Page 27: Étape 4 : Trémie D'alimentation

    MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 4 : TRÉMIE D’ALIMENTATION Installez la trémie d’alimentation sur les 2 charnières. Pour placer les axes de charnière pour la première fois, un maillet en caoutchouc peut être utilisé pour enfoncer les axes dans les charnières.

  • Page 28: Étape 5 : Déflecteur De La Goulotte

    MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 5 : DÉFLECTEUR DE LA GOULOTTE INSTALLER LE DÉFLECTEUR DE GOULOTTE À COPEAUX DIRECTIONNEL SERRER LA POIGNÉE VERROUILLABLE 8 | OPC506(G) man.

  • Page 29: Étape 6 : Goulotte

    MONTAGE INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 6 : GOULOTTE Installez la goulotte à copeaux sur les charnières. Faites pivoter la chute fermée et verrouillez-la. REMARQUE : Un maillet en caoutchouc peut être utilisé si nécessaire pour installer la charnière pour la première installation. Le déplacement du capot d’avant en arrière permet également de mettre les charnières en place.

  • Page 30: Section Ii : Sécurité Et Fonctionnement

    SECTION II SÉCURITÉ ET FONCTIONNEMENT...

  • Page 31: Votre Moteur Kohler

    SÉCURITÉ ET FONCTIONNEMENT VOTRE MOTEUR KOHLER Lisez le manuel du moteur Kohler fourni avec votre unité pour le fonctionnement complet du moteur, la sécurité et consignes d’entretien. Verrouillage Gaz - Utilisez une qualité moyenne ou supérieure Étrangleur - La gauche est en position on / la droite est en position off (position de marche) Interrupteur marche/arrêt du gaz - La gauche est éteinte / La droite est allumée Manette des gaz - Lapin rapide / Tortue lente Tirez la poignée du démarreur - Tirez fermement - Puis démarrez...
  • Page 32 Utilisez l’outil de poignée en T fourni pour retirer et remplacer les lames très tranchantes. Portez des gants de protection, les lames sont très tranchantes. Retirez les serviettes en papier, tout papier restant dans la déchiqueteuse sera coupé lors de la prochaine opération en cours. EXEMPLE SUR LA PAGE SUIVANTE 12 | OPC506(G) man.
  • Page 33 SÉCURITÉ ET FONCTIONNEMENT INVERSION DE VOS LAMES DU FABRIQUANT D’ORIGINES v.210818 | 13...

  • Page 34: Pratiques De Sécurité Et Informations Générales

    Restez attentif à votre environnement et aux personnes qui pourraient apparaître dans la trajectoire des copeaux pendant le fonctionnement. • Alimentez lentement les arbres de grand diamètre dans le tambour de coupe pour regagner le régime de coupe entre les coupes. 14 | OPC506(G) man.
  • Page 35 SÉCURITÉ ET FONCTIONNEMENT PRATIQUES DE SÉCURITÉ ET INFORMATIONS GÉNÉRALES INFORMATIONS GÉNÉRALES • Faites passer tout le contenu de la trémie dans la machine avant d’arrêter le moteur pour éviter que des morceaux de bois se loge entre les lames, provoquant un blocage du tambour. •...

  • Page 36: Section Iii : Pièces Et Schémas

    SECTION III PIÈCES & SCHÉMAS...

  • Page 37: Schémas

    PIÈCES & SCHÉMAS VUE EXPLOSÉE Scannez le code QR pour accéder aux magasinde pièces DK2 POWER ou ouvrez votre navigateur et accédez à www.detailk2.com/shop-power-equipment-parts Votre modèle de déchiqueteuse est : OPC506(G) v.210818 | 17...

  • Page 38: Liste Des Pieces

    Clé Contre-écrou M6 Roulements à billes Boulon M5 x 16 Plaque d’acier pour roulement à billes Agrafe Rotor Rondelle dia. 5 x dia. 10 x 1,0 Lames Rondelle de blocage 5 Boulon de lame Contre-écrou M5 18 | OPC506(G) man.

  • Page 39: Garantie

    Detail K2 réparera, remplacera ou fournira toute pièce défectueuse couverte par la garantie à notre gré. La Garantie de DK2 POWER est de 1 an sur les pièces seulement Cette garantie ne s’applique pas à la main-d’oeuvre. La garantie Kohler de 3 ans est PIÈCES et MAIN-D’OEUVRE.
