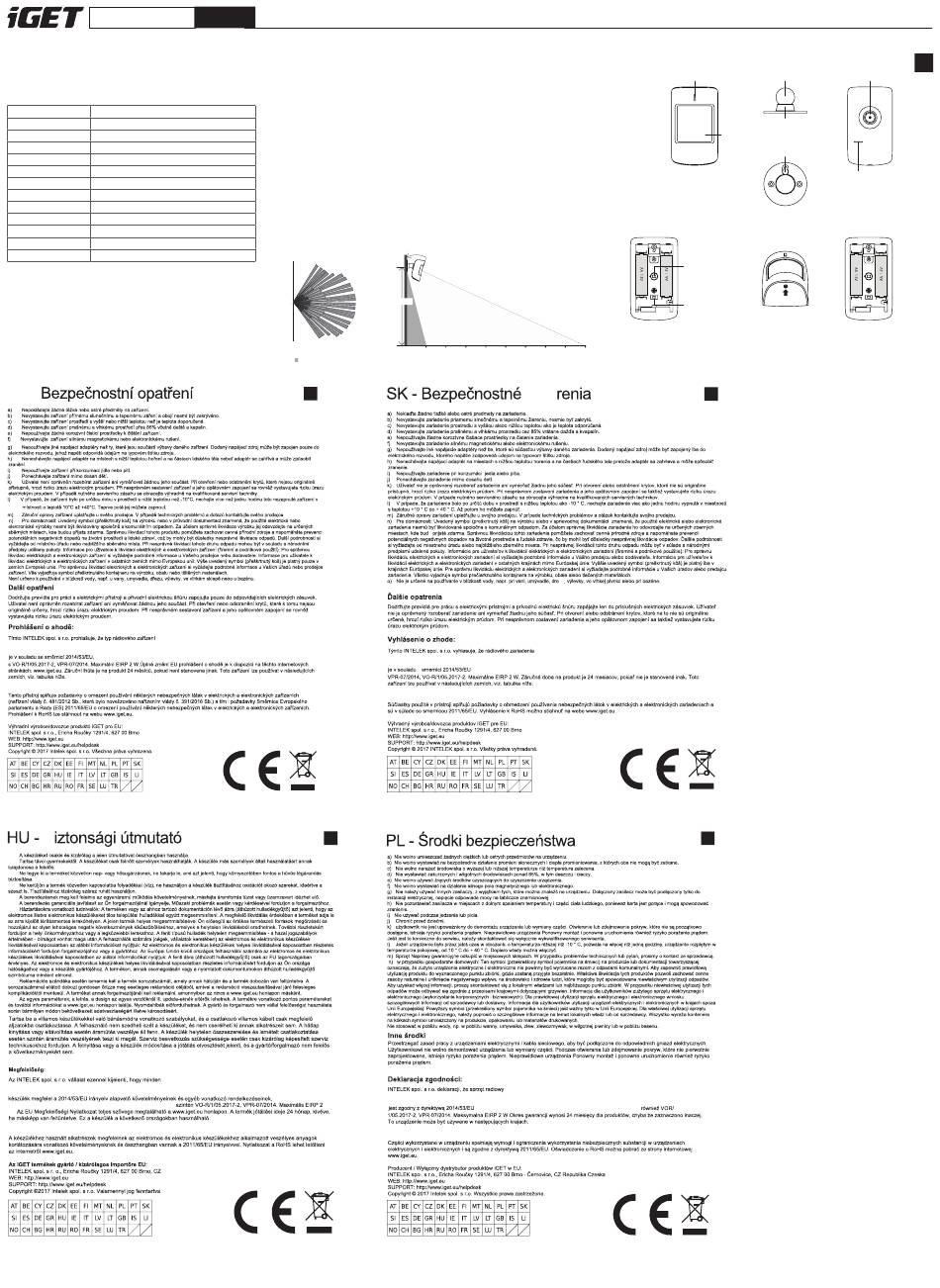

Iget SECURITY EP17 Quick Start Manual page 2

SECURITY
Wprowadzenie
Bezprzewodowa czujka PIR jest dodatkiem do inteligentnego alarmu. Wykrywa ruch ludzkiego ciała z dużą dokładnością
dzięki technologii automatycznej kompensacji termicznej, która zapewnia wysoką inteligencję, czułość i stabilność.
Parametry
• Napięcie robocze DC 3V
• Baterie 2 × AA baterie (1.5V)
• Prąd roboczy ≤100mA
• Prąd spoczynkowy ≤15μA
• Kąt wykrywania ruchu 100°
• Zasięg wykrywania ruchu 9m
• Waga zwierząt bez detekcji Waga: ≤20KG
• Sięgnij do jednostki głównej W wolnej przestrzeni 100m
• Częstotliwość 868.35MHz
• Temperatura robocza -10°C~50°C
• Wilgotność pracy ≤90%rh (bez kondensacji)
• Waga 147g (bez baterii) 194g (w tym baterie) 65g (uchwyt montażowy)
• Wymiary 100x60x48mm Φ55x32mm(uchwyt) DxSxW(±0.1mm)
Wskaźnik ledowy
Dioda LED mignie raz: wykryto ruch, a nadajnik wysyła sygnał do panelu głównego. Wskaźnik LED zapala się raz na 15
sekund w przypadku rozładowanego akumulatora. Proszę wymienić baterię.
Powiadomienie zostanie wysłane do Twojej aplikacji.
CZ -
:
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G),
M5 (Helio-4G), EP5 (DRCH1), EP4 (DWCH1), EP1 (DWMH1), EP17 (DPMH1), EP16 (DSPH1), EP14 (DSKH4), EP11 (DOSH4), EP24 (DISH4),
EP10 (DVBH1), EP7 (DSBH4), EP22 (DRFT01H), EP15 (DPC01), EP18 (DOC01), EP20 (DFC01), EP21 (DGDH1), EP9 (DWIH1), EP13 (DKPH4)
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G) také
RoHS:
B
a)
b)
c)
d)
e)
f)
g)
h)
i)
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G),
M5 (Helio-4G), EP5 (DRCH1), EP4 (DWCH1), EP1 (DWMH1), EP17 (DPMH1), EP16 (DSPH1), EP14 (DSKH4), EP11 (DOSH4), EP24 (DISH4),
EP10 (DVBH1), EP7 (DSBH4), EP22 (DRFT01H), EP15 (DPC01), EP18 (DOC01), EP20 (DFC01), EP21 (DGDH1), EP9 (DWIH1), EP13 (DKPH4)
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G) také
W.
RoHS:
EP17
Operating Instructions
1.Working principle
With digital dual-core fuzzy logic operative programming and intelligent analysis, it accurately detects human body movement with infrared sensor
and sends signal to main panel.
2.Pairing with main panel by App
(1) Scan the QR code on the sensor.
(2) The pairing result can be confirmed in App.
3.Product testing
(1) Power on, LED indicator would flash for 1s. It takes about 30s for self-check.
(2) To verify this product is installed properly, please walk in the sensing area to test.
Instalacja i alerty
•Otwórz osłonę czujku i wyciągnij plastikową taśmę z baterii używanej do transportu.
•Przed instalacją wykonaj parowanie z alarmem za pomocą aplikacji APP.
•Zamontuj uchwyt czujku na ścianie za pomocą taśmy dwustronnej lub zestawu montażowego, dodaj PIR do uchwytu.
•Zalecana wysokość montażu to 1,8-2,2 m nad ziemią, pod kątem 10 ° ~ 20 °.
•Upewnij się, że nie ma żadnych atrakcji dla ruchu zwierząt, takich jak schody itp.
•Tylko do użytku w pomieszczeniach. Nie instaluj czujki w miejscach o silnym oświetleniu, nagłych zmianach temperatury lub częstym przepływie
powietrza, takich jak okna, klimatyzatory, bezpośrednie światło słoneczne, źródła ciepła i obracające się obiekty.
•Detektor jest bardziej czuły na ruchy boczne niż ruch pionowy, dlatego wykrywanie przez czujnik jest najlepsze, gdy kierunek wykrywania jest
poprzeczny do kierunku chodzenia ludzi.
•Aby czujka działała prawidłowo, powinna być zasilana w sposób ciągły i sprawdzana pod kątem ruchu przed czujnikiem. Zalecane raz w tygodniu.
+6m
110°
-6m
Wyświetlanie obszaru detekcji (widok z góry)
CZ
HU
10°-20°
1.8-2.2m
1m 5m
opat
í
e
ze
:
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G),
M5 (Helio-4G), EP5 (DRCH1), EP4 (DWCH1), EP1 (DWMH1), EP17 (DPMH1), EP16 (DSPH1), EP14 (DSKH4), EP11 (DOSH4), EP24 (DISH4),
EP10 (DVBH1), EP7 (DSBH4), EP22 (DRFT01H), EP15 (DPC01), EP18 (DOC01), EP20 (DFC01), EP21 (DGDH1), EP9 (DWIH1), EP13 (DKPH4)
s , SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G) takiež s
RoHS:
:
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G),
M5 (Helio-4G), EP5 (DRCH1), EP4 (DWCH1), EP1 (DWMH1), EP17 (DPMH1), EP16 (DSPH1), EP14 (DSKH4), EP11 (DOSH4), EP24 (DISH4),
EP10 (DVBH1), EP7 (DSBH4), EP22 (DRFT01H), EP15 (DPC01), EP18 (DOC01), EP20 (DFC01), EP21 (DGDH1), EP9 (DWIH1), EP13 (DKPH4)
SECURITY M5-4G Lite (Helio A4S-4G), M5-4G Premium (Helio A4L-4G) také
RoHS:
Website : www.iget.eu E-mail : sales@iget.eu
Opis sprzętu
Wskaźnik LED i przycisk testowy
Montaż na ścianie bocznej
Detection Window
PCB Layout Wymiana baterii
Infrared Sensor
Trigger Interval Time
Setting Switch
(Every 5s or 5min.)
(1) Odkręć śrubę, aby ją otworzyć.
9m
SK
í
PL
PL
Druga część posiadacza Uchwyt magnetyczny
Gniazdo śrubowe
Plastikowy pasek do transportu baterii
(2) Wymień 2 baterie AA.
